高速ADC交错采集技术

文章出处:坤驰科技网责任编辑:坤驰科技研发部作者:坤驰科技人气:-发表时间:2015-04-30 11:17:00



交错ADC-自动数据交换

高速数据采集领域,为了追求更高精度、更高速,往往要涉及到高速交错采时间交错的模拟-数字转换器是一种通过几个adc并行工作来增加整个系统的采样率的方法。面临的挑战是处理各个adc之间的不匹配,尤其是在更高的频率下。



高速数据采集的“高速”

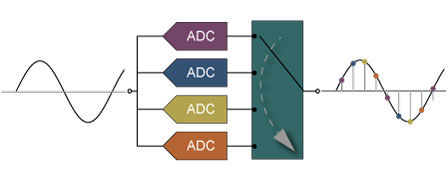

SP Devices的时间交错技术为客户提供了提高采样率的AD设计方案,交叉过程的实现方法是并行的ADC分别在同一周期的不同时间点上进行采样。这样,整体抽样率因ADC的数量而倍增。

高速ADC

高速数据采集处理各个ADC之间的不匹配

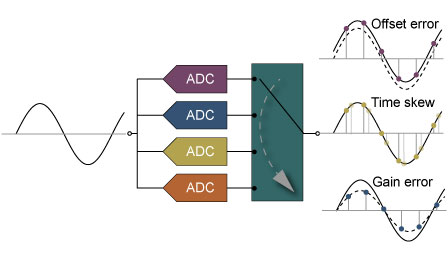

交错技术的挑战是不同版本的ADC都具有不同的特点。为了获得佳的分辨率,为了成功实现的一个典型的14-bitADC的交错,校正后的波动必须小于0.01%!此外,这些波动取决于温度和老化程度,使修正要求更加复杂。


高速数据采集自动数据交换技术

高速数据采集自动数据交换模块是一个针对交错ADC输出数据的的前处理模块,AD数量不限。自动数据交换技术的特征是即可以评估不匹配误差又可以通过抑制所有失配误差进行信号重建。

自动数据交换专有技术不断提供关于ADC的增益、偏移和时间-斜错误的背景估计,而不需要任何特殊的校准信号或后处理修正。我们的专利再现器模块可以小的延迟再现信号。

高速数据采集可用性

高速数据采集自动数据交换提供软件、FPGA和silicon IP。还有几个评价说明性能的IP模块可用,说明性能的IP。阅读更多…




  若您有高速数据采集板卡定制需求,请联系我们:400-000-4026
