产品简介

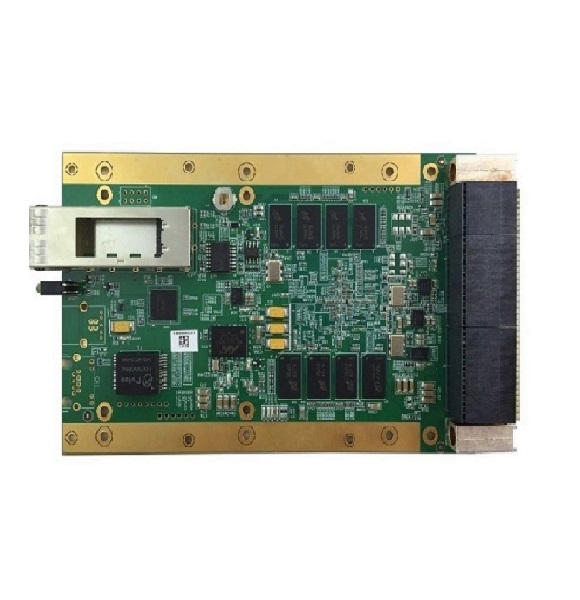

QT3310 风冷/ 导冷高速大容量存储板卡是一种海量数据实时记录与存储装置，可以为产品的多种数据提供记录、存储、下载，读写访问等功能。基于Xilinx 7-Series FPGA 平台的3U VPX 高速数据存储控制板，可以提供风冷和导冷两种物理结构形式，搭配一张或者两张存储子板（SATA SSD 板），可以实现各种类型（如4 路自定义最高10Gbps 光口，4 ～ 8 路最高6.5Gbps 背板Rokect IO 的Serdes 数据，可配置成一组或者两组SRIOx4）的数据输入的即时存储。每张存储子板支持最大16T 存储容量，一个数据存储控制板搭配两张存储子板，最高可以实现持续3.8GB/s，最低不低于3.2GB/s 的存储性能，以及最大32T的存储容量。搭配单张存储子板，可以实现持续1.9GB/s，最低不低于1.6GB/s 的存储性能，以及最大16T 的存储容量。

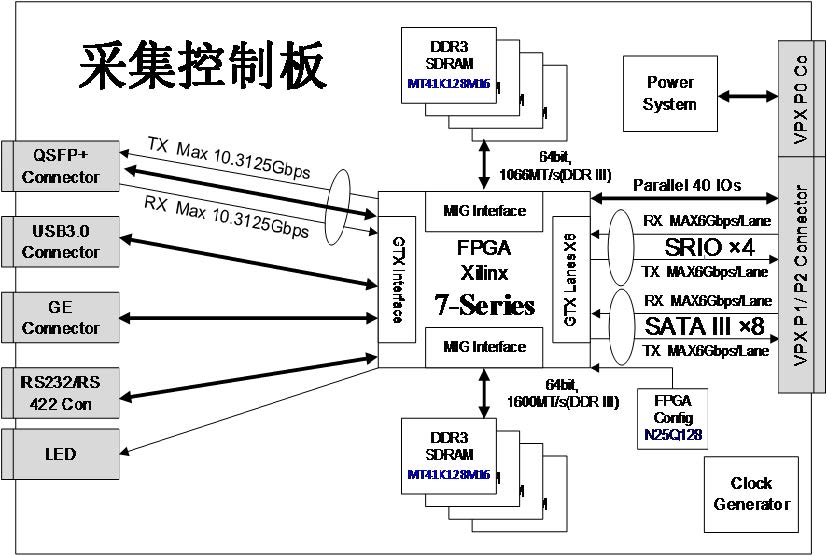

系统框图

技术规格

——用户可编程的Xilinx® Kintex® 7 325T/410T FPGA；

——双通道2GB/256Meg x 16 DDR3内存；

——1路40Gbps的QSFP+ Cage，支持光纤转换成标准的4路10Gbps的SFP+；

——VPX 3U 导冷结构设计，符合VITA48 REDI标准，完全兼容风冷结构，直接更换结构件即可；

——支持GE、RS232、RS422、GPIO等接口控制，以及GE接口导出，存储子卡可选快导版本，单张存储子卡导出速度可达2GB/s，系统搭配两张存储子板导出速度可达4GB/s，可选支持USB3.0导出，GE接口还可以支持数据快视和数据输入功能；

——提供20路LVDS信号，可配置为40路LVTTL25/LVCMOS25/ LVTTL33/LVCMOS33单端信号；

——符合Open VPX标准，MOD3-PAY-2F1F2U-16.2.1-n；

——提供Windows®操作系统平台驱动；

——坚固型结构设计和高等级全加固型的连接器选型；

——支持外置按钮输入、GPIO，记录仪可脱离上位机单独使用；

——可以多台采集控制板集群组网使用，使用同一个上位机软件来集群管理，成倍的增加存储容量和性能；

——异常掉电数据恢复功能。设备能确保当前正在记录的文件数据不丢失，并在下次模块开电后，自动或者手动恢复文件。

—— 实时信号存储分析

—— 工业相机，无人机吊舱等图像数据采集存储

—— 雷达接收器数据存储备份

—— 激光雷达等

软件支持

—— 支持Windows7和XP驱动和软件示例代码
