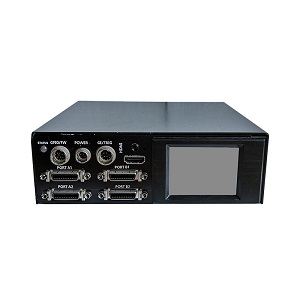

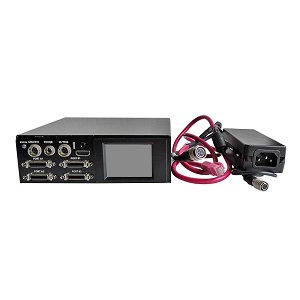

产品简介

QTC4000是一款用于高速工业相机数据记录的设备，它可以实现高速相机数据的记录、回播、模拟和仿真等功能。紧凑的尺寸、可高靠性的设计，使它特别适合单兵装备、车载、无人机载、有人机载、舰载、弹载或星载类的强固型便携式高性能大容量高速图像应用场合。尽管拥有小巧尺寸，但是超高存储速率和超大容量，使它具有超越预期的性能。

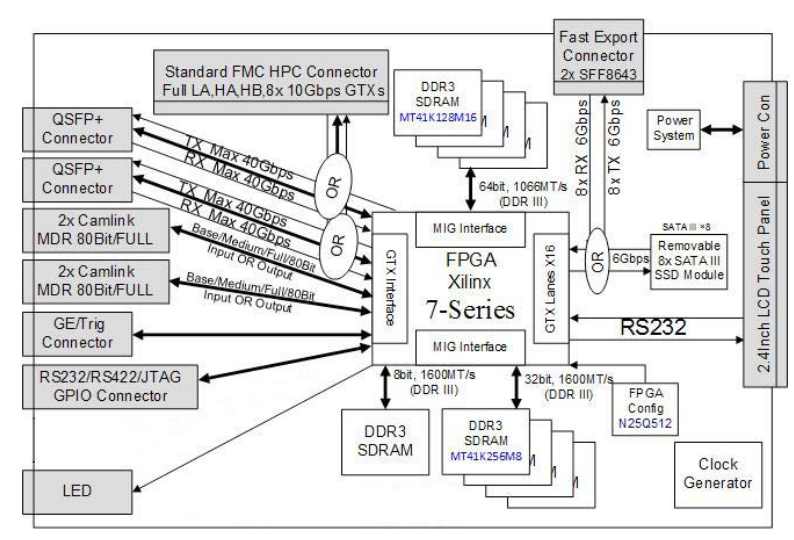

系统框图

技术规格

——4路标准CameraLinkMDR输入

-4个Base或2个Medium/Full/80BitCameraLink相机输入

——2个标准的40GbpsQSFP+光口输入

-可转化成8个标准的10GbpsSFP+光口

-支持单模和多模

——存储速率可达3.5GB/s（8片SSD）

——最大存储容量可达16TB

——支持两路CameraLink相机仿真功能

-历史数据导入,可配置根据录制的图像仿真相机的输出

-支持两组(Base/Medium/Full/80Bit)同时仿真输出或者一组(Base/Medium/Full/80Bit)数据采集加一组(Base/Medium/Full/80Bit)仿真输出

——2个符合SAS2.0标准规范的快速数据导出接口

-可以转化成8个标准的SATAIII接口

——升级后可支持触屏输入、记录控制和状态显示，记录仪可脱离上位机单独使用

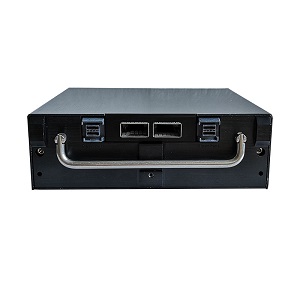

——设备支持在线快导,升级后存储模块支持快速更换和拔出后单独快导。

-纯导冷无风扇设计

- -40~55°C纯被动无风流宽温工作范围

-加导热或风流更耐高温

客户价值

——超便携高速图像采集记录仪，<1.5kg；

——高性能，可达3.5GB/s；

——大容量；

——宽电压输入，可使用车载或机载的供电系统；

——坚固型设计；

——纯导冷散热:纯导冷无风扇设计。

——支持集群；

——可适配多种类相机输出接口

——支持多种控制接口:支持RS232，RS422，GE，GPIO口控制；升级后可支持触摸屏控制

——数据快速导出

——升级后可用做模拟器或者仿真器

——维护性好

——数据异常恢复功能。

应用领域

——航空拍摄

——高速摄影

——军工测试

——红外成像

——车载、机载等图像采集场合
