基于以太网接口的电力局放采集系统
采集系统规格:
系统采用基于以太网接口的采集系统,采用模拟采集部分和数字处理部分分离设计,并通过光纤进行数据连接。

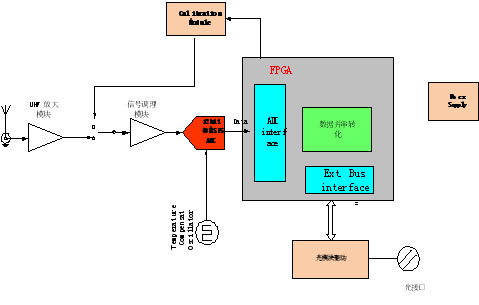

采集模块包括如下几个部分:
1.14bit40MSPSADC,单通道采集。
2.高稳定度,超低低抖动时钟发生器。
3.集成UHF放大器,并具备峰值检波功能。
4.天线输入接口。
5.低噪声模拟前端,支持1Vpp信号输入,50欧姆阻抗。
6.支持光纤实时传输采集数据,支持600Mbps。

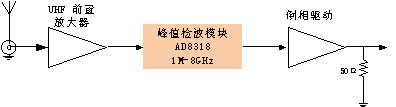

UHF放大模块:
数字处理模块包括如下几个部分:
1.板载主控FPGA进行数据算法处理。
2.集成10M以太网接口
3.外部触发输入,14bit1MSPSADC,用于同步通道采集。
4.16路光纤输入接口。支持600Mbps速率。
5.8通道低速采集端口,支持超声波输入采集。
6.8个可编程GPIO,可用于系统控制。
7.高稳定度,超低低抖动时钟发生器。
8.低噪声电源设计。
9.提供用户FPGA逻辑开发支持,实现多种触发、检峰、滤波和平均算法功能。

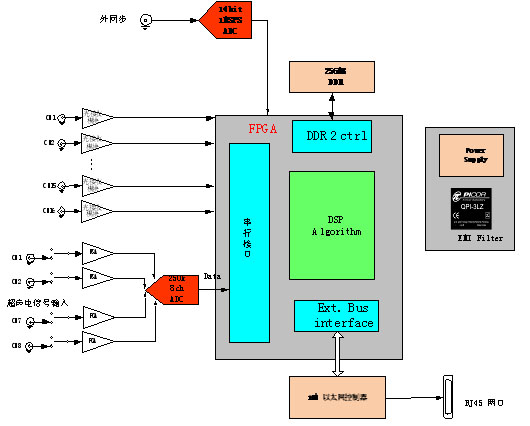

系统整体框图如下:

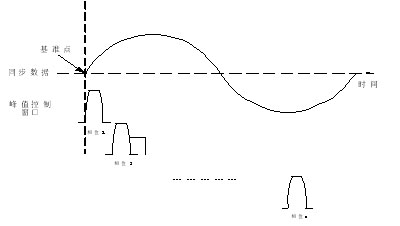

数据处理模式:
基准信号同时产生峰值检测电路的窗口信号,控制采样保持电路的工作窗口。窗口包括窗口位置和窗口长短,这两个特性均可以通过软件动态配置。
同时上传三个测试量:
1.相位信息。
2.对应相位的峰值信息。
3.对该位置的峰值超过门限部分进行计数。
-
