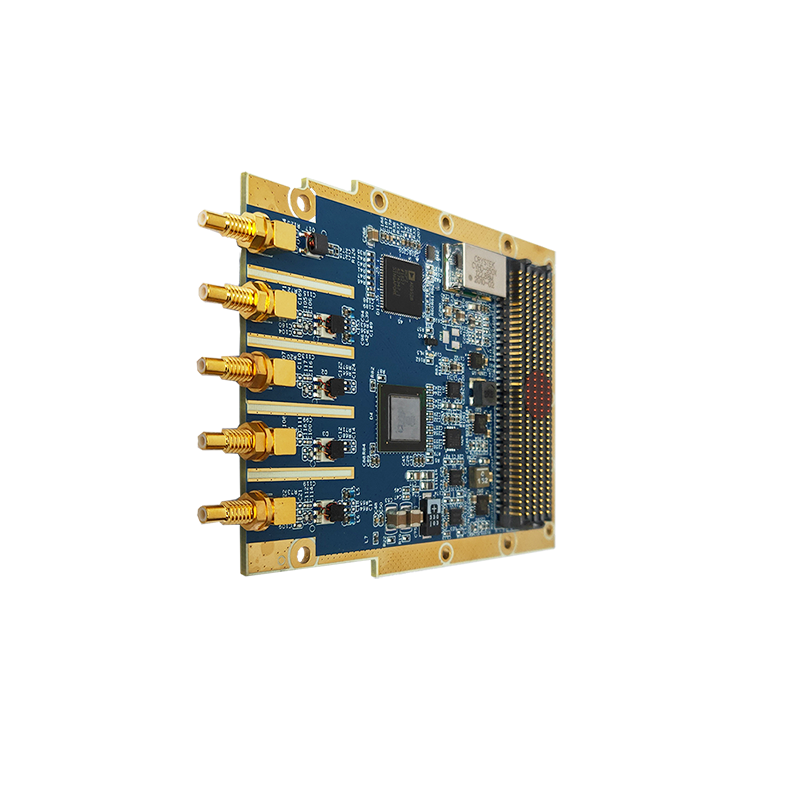

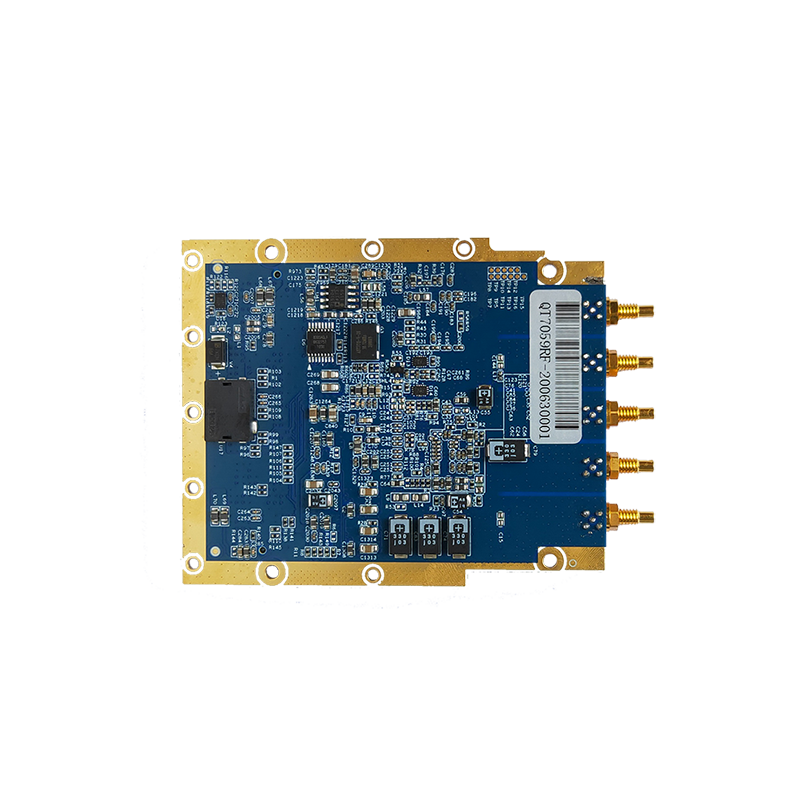

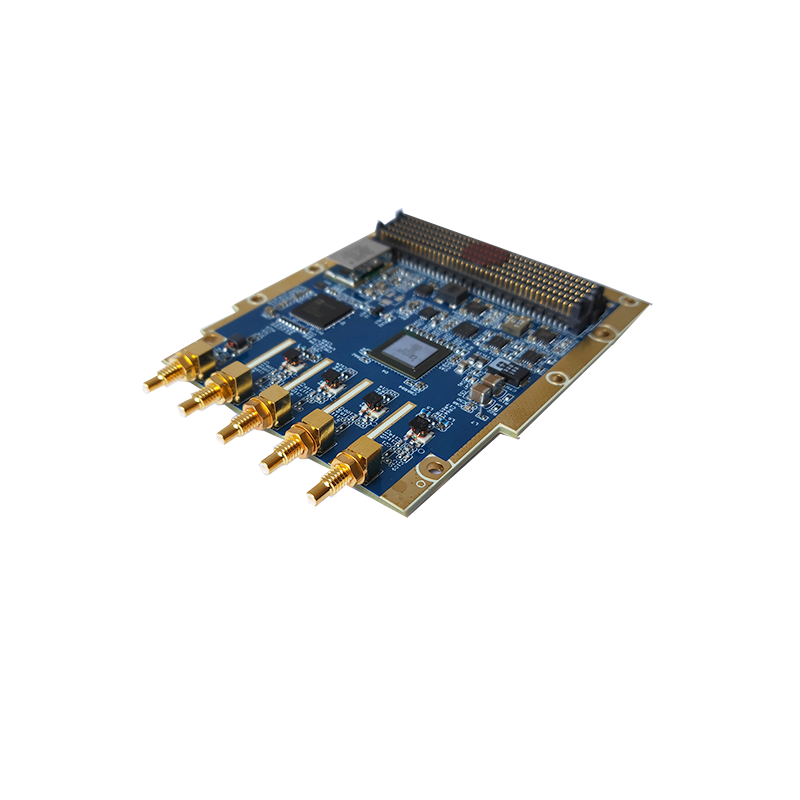

产品简介

QT7509RF是一款基于ADRV9009芯片高集成度射频收发器，提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。满足3G、4G和5G宏蜂窝时分双工(TDD)基站应用要求。接收路径由两个独立的宽带宽、直接变频接收器组成，具有一流的动态范围。该器件还支持用于TDD应用的宽带宽、时间共享观测路径接收器(ORx)。完整的接收子系统拥有自动和手动衰减控制、直流失调校正、正交误差校正(QEC)和数字滤波功能。还集成了多种辅助功能，比如模数转换器(ADC)、数模转换器(DAC)、用于功率放大器(PA)的通用输入/输出(GPIO)以及RF前端控制。

QT7509RF除自动增益控制(AGC)之外，板卡还具有灵活的外部增益控制模式，且在动态设置系统级增益方面具有极大的灵活性。接收信号通过具有固有抗混叠特性的一组四个高动态范围、连续时间Σ-Δ ADC实现数字化。相比传统的中频(IF)接收器时，直接变频架构组合不会出现带外镜像混叠，可降低对RF滤波器的要求。

发射器采用创新的直接变频调制器，可实现高调制精度和极低的噪声。观测接收器路径由一个宽带宽、直接变频接收器组成，具有一流的动态范围。

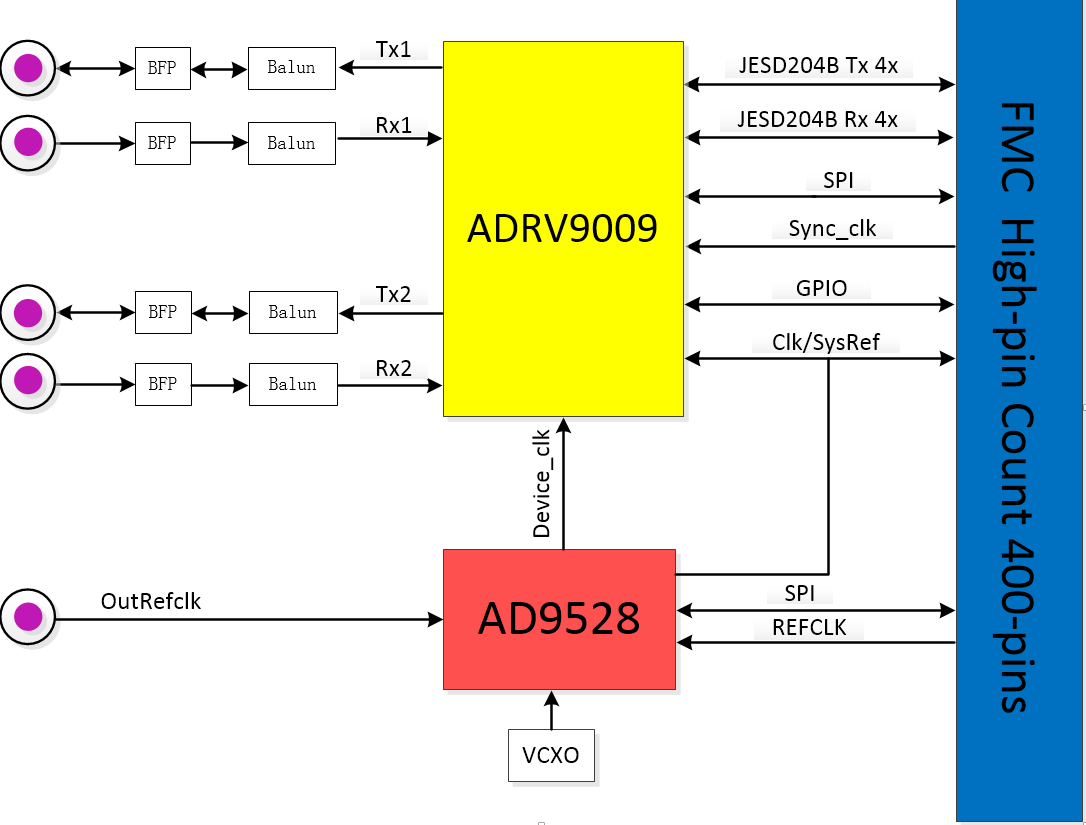

系统框图

技术规格

• —— 5个SSMC的连接器，其中2个为RX输入；2个为TX输出；一个为外部参考时钟输入（CLK）

• ——双发射器，双接收器，双输入共享观察接收器

• ——最大接收器带宽：200MHz

• ——最大可调谐发射器合成带宽：450MHz

• ——最大观察接收器带宽：450MHz

• ——全集成的小数N射频合成器

• ——全集成的时钟合成器

• ——适用于射频LO和基带时钟的多芯片相位同步

• ——JESD204B数据路径接口

• ——调谐范围：75MHz至6000MHz

• ——工作温度：商业级0℃～+70℃，工业级-40℃～+85℃

应用领域

• ——软件无线电

• ——宽带MIMO应用

• ——宏蜂窝时分双工(TDD)基站

• ——（雷达/声纳）电子战

• ——仪器仪表和测量

• ——信号智能检测

客户价值

• —— 快速交付

• —— 可维护性好

• —— 易于集成

• —— 高速高精度选择

其他支持

• ——提供Verilog bit文件

• ——JESD204B Core
