产品简介

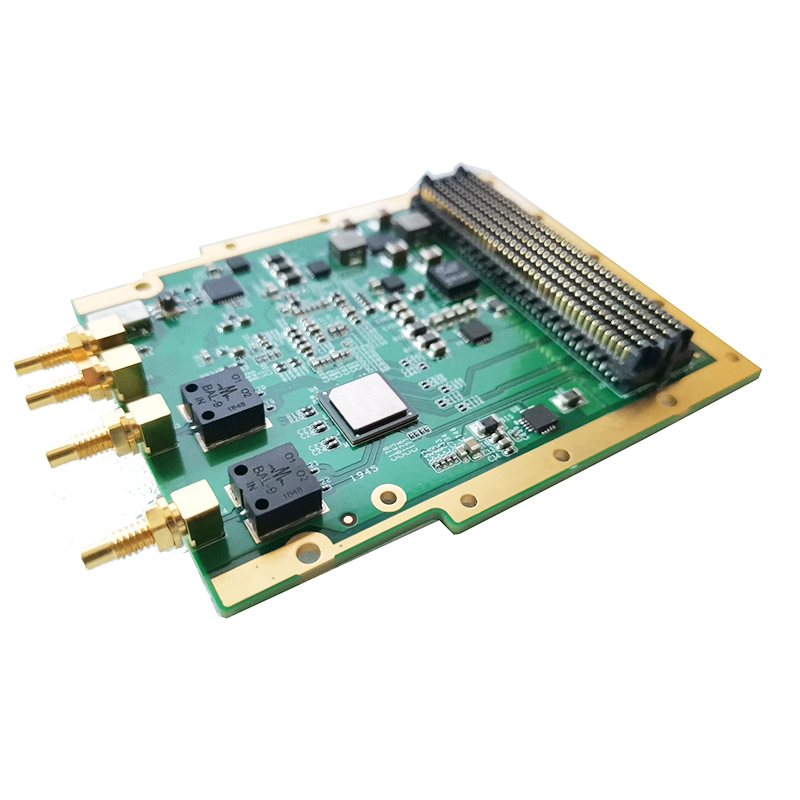

QT7126是一款高分辨率、高采样率ADCFMC子板。它提供2路12位3.2GS/s或1路6.4GS/s的A/D通道，全功率模拟-3dB输入带宽可达8GHz。本产品是基于TI公司ADC12DJ3200模数转换芯片而设计。板卡支持同步触发输出或者输入；内部参考时钟、外部参考两种时钟方式，可通过SPI总线实现时钟源选择。通过参考时钟和同步信号可实现多个板卡的同步。

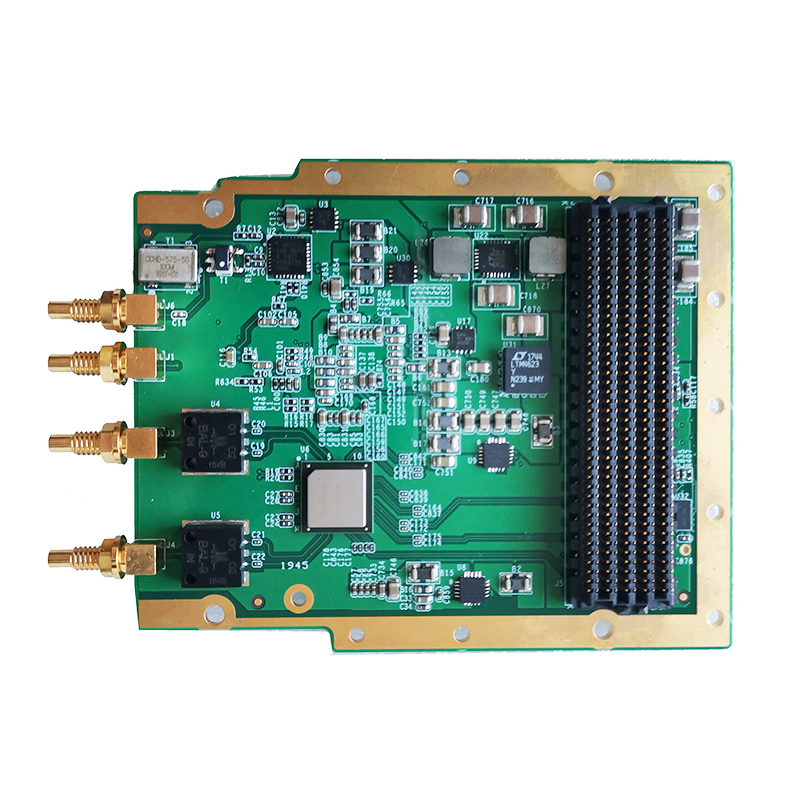

QT7126板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。前面板I/O装配4个SSMC同轴连接器。QT7126设计了风冷和导冷版本，可适应于坤驰的多种FPGA载板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板，以进行高性能的算法计算。

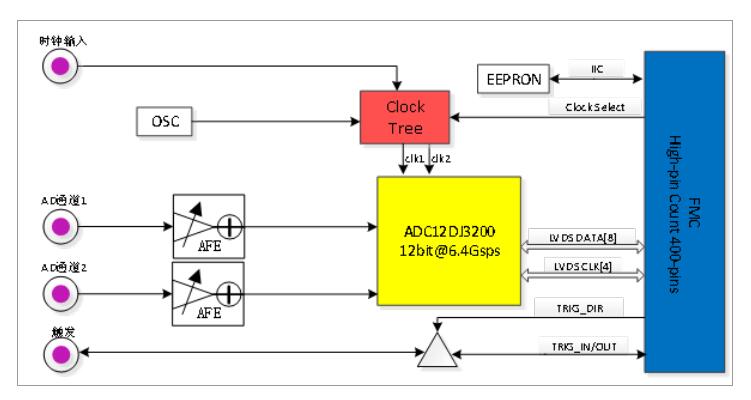

系统框图

技术规格

• —— 4个SSMC的连接器，其中2个分别为模拟信号输入1(IN0)和模拟信号输入2(IN1)；一个为外部时钟输入(CLK)；一个为可由载板配置成输入或者输出的同步触发信号(TRG)。

• —— 采样频率：12bit，2通道3.2GS/s或1通道6.4GS/s。—带宽：全功率模拟带宽（-3dB）8GHz。

• —— 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性。

• —— 多种散热方式：风冷或导冷。

• —— AC耦合输入。

• —— 时钟选择灵活：内部时钟、外部时钟选择可由载板控制。—HPC高引脚数连接器。

• —— 4kbit EEPROM可与主板通过I2C总线连接。

• —— 工作温度：商业级0℃～+70℃，工业级-40℃～+85℃。

客户价值

• —— 快速交付

• —— 可维护性好

• —— 易于集成

• —— 高速高精度选择

应用领域

• —— 软件无线电

• —— 宽带MIMO应用

• —— 数字波束成形

• —— （雷达/声纳）电子战

• —— 物理实验

• —— 信号智能

• —— 航空航天和测试仪器

其他支持

• —— 提供Verilog bit文件

• —— JESD204C Core，可包括BSP
