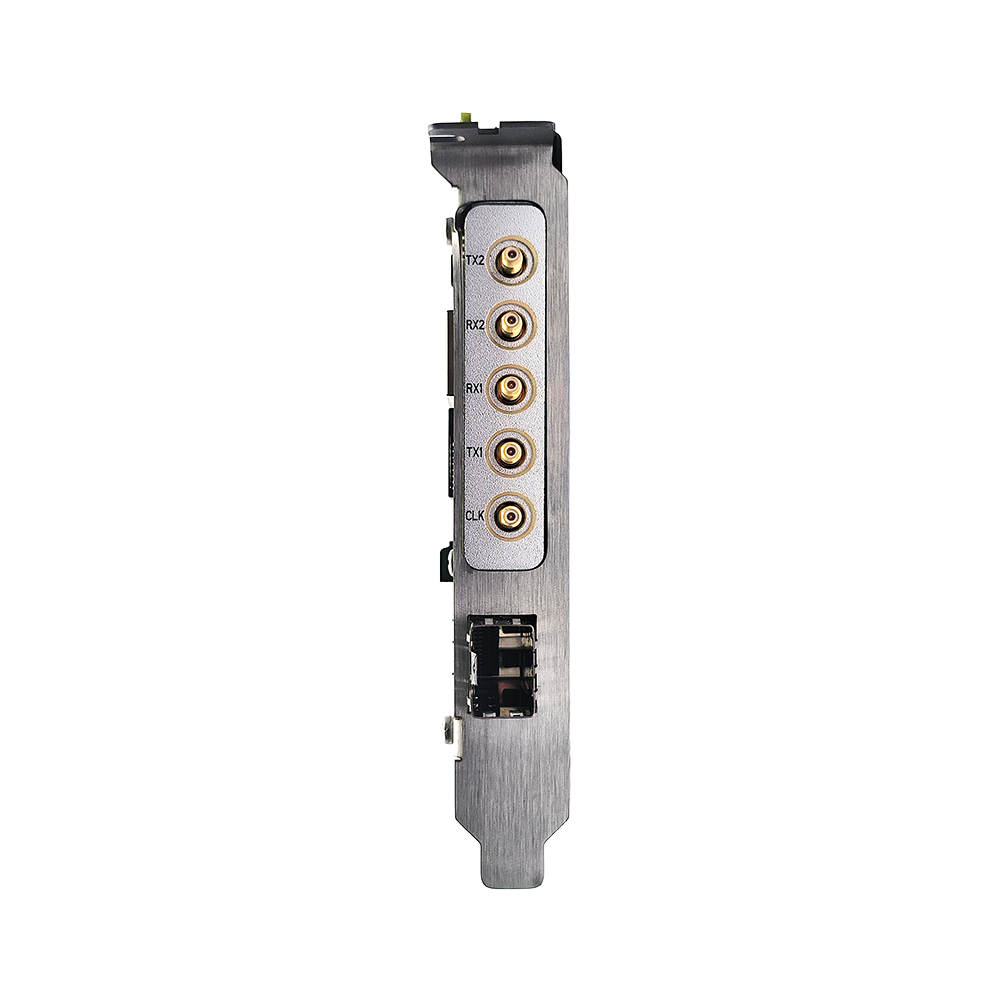

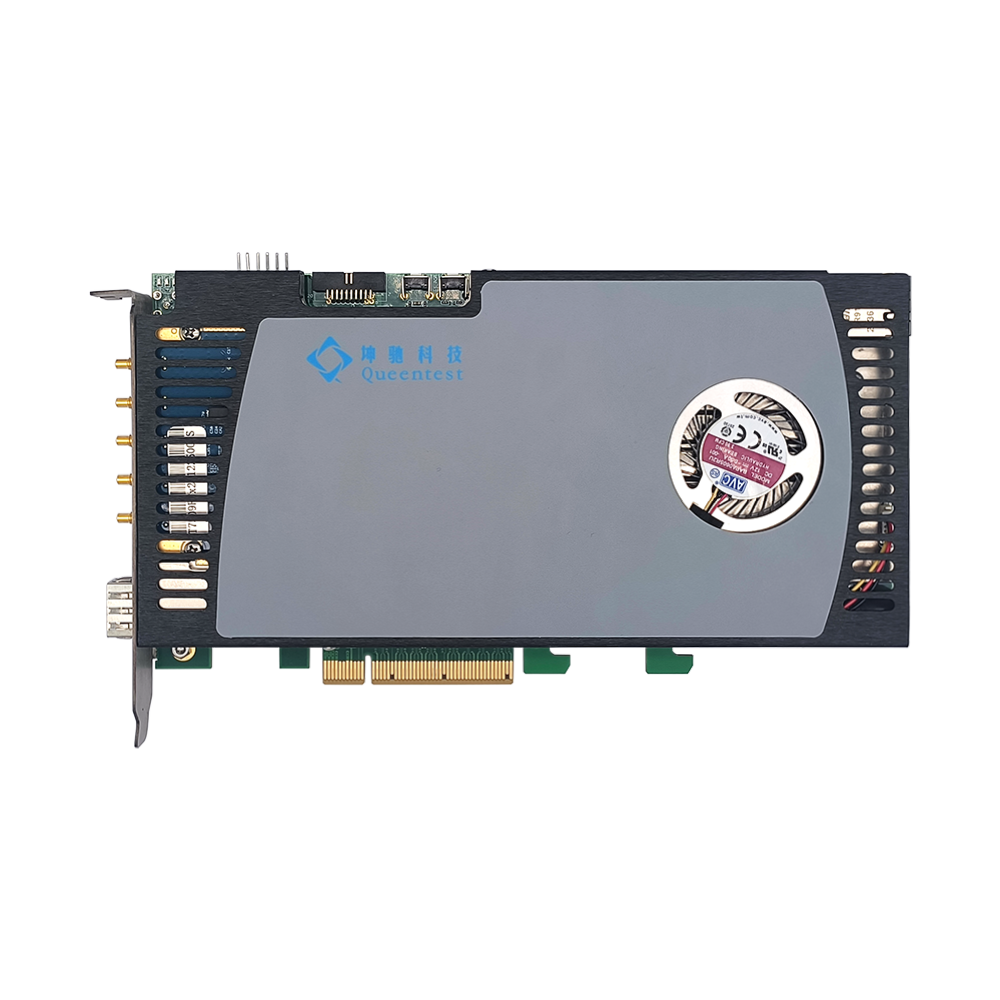

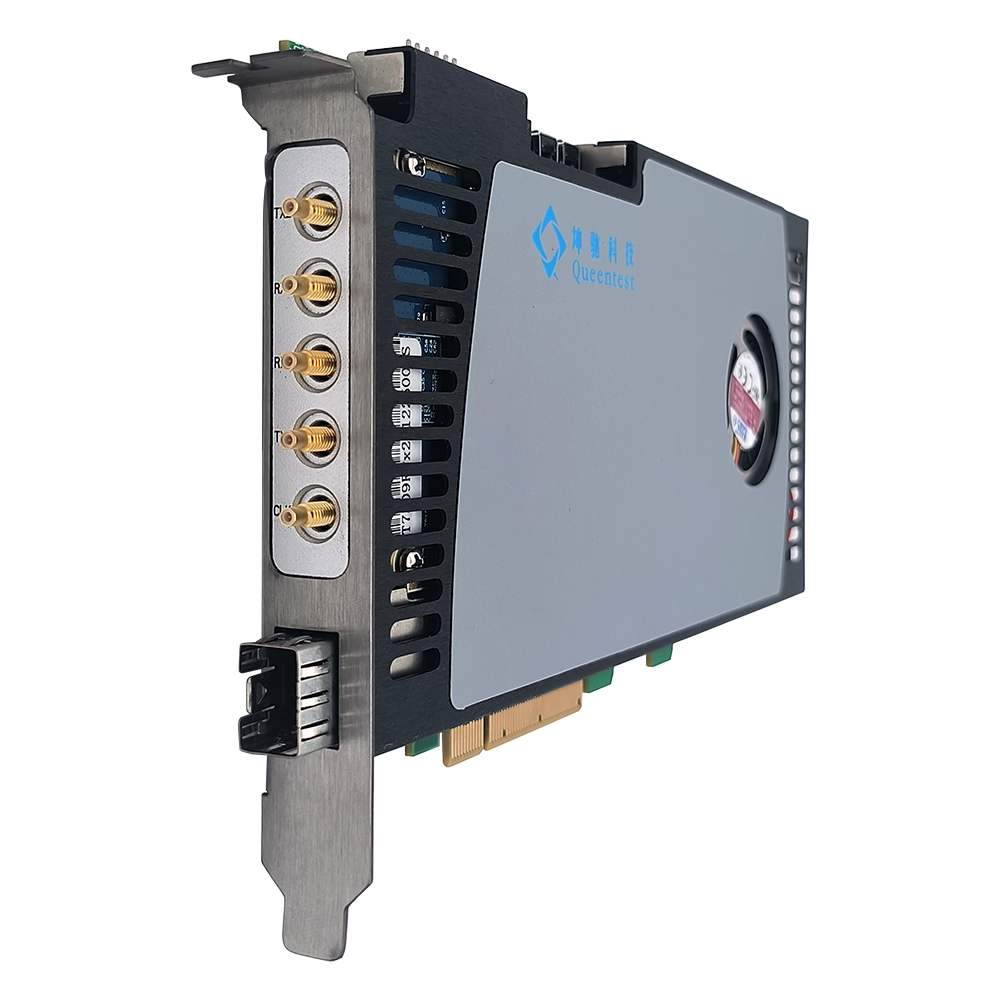

产品简介

坤驰科技自主研发的QT1509RF是一款基于RF-IC芯片PCIe总线的射频收发板卡，板卡提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。满足3G、4G和5G宏蜂窝时分双工(TDD)基站应用要求。接收链路由两个独立的带宽、直接变频接收器组成，具有出色的动态范围。发射链路采用直接变频调制器，以小巧的体积完成高精度低噪声信号调制。射频通道具备程控增益控制电路，能够利用软件提供的API完成手动或者自动增益控制功能，配合基带的数字滤波功能，板卡提供灵活增益控制模式以及对应的滤波器配置。

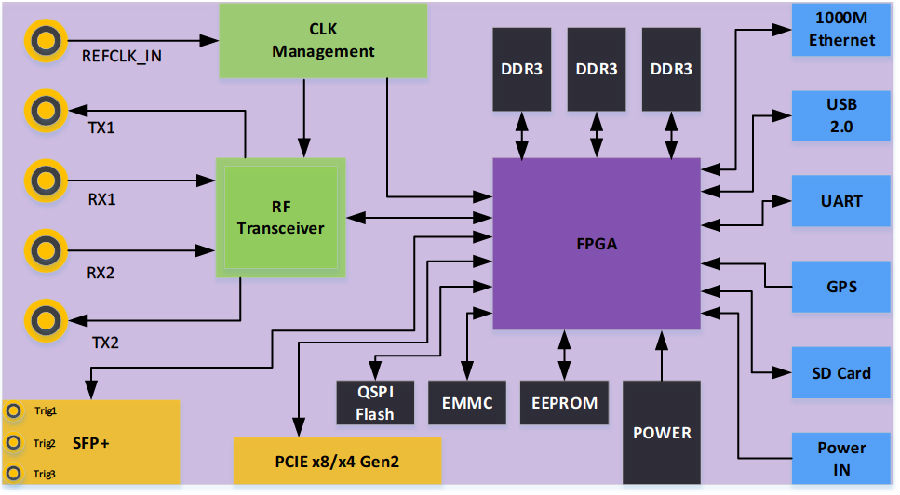

系统框图

技术规格

—— 2个射频接收通道，频率覆盖范围75MHz~6GHz，信号瞬时带宽200MHz

—— 2个射频发射通道，频率覆盖范围75MHz~6GHz，信号瞬时带宽200MHz，最大合成带宽450MHz

—— 支持内部参考时钟和外部参考时钟

—— 支持TDD应用模式，同一时刻接收和发射频点相同

—— 支持PCIE x8 Gen2数据采集流盘模式

—— PCIE x8 Gen2，连续传输速率2GB/s

—— 10Gbps光口，连续传输速率900MB/s

—— 3GB（PS：1GB、PL：2GB）DDR3存储空间

—— 集成GNSS授时模块，支持采样时戳功能，支持BDS、GPS等系统

—— 集成8GB EMMC Flash和SD卡接口，满足大容量数据存储

—— 集成10/100/1000Mbps Ethernet接口、10Gbps光纤接口以及USB2.0接口

—— PCIE接口和光口复用设计，仅支持同时使用的模式如下：PCIE x4 Gen2和SFP+，PCIE x8 Gen2

—— FPGA定制应用，提供Verilog-HDL二次开发接口

客户价值

—— 通过快速PCIe总线实时传输采集数据

—— 灵活的子母卡配置方案

—— 缩短开发时间，加快产品上市速度

—— 可集成满足OEM领域应用的实时信号处理模块：如DDC、DUC以及FFT等

应用领域

—— 3G、4G、5G TDD模式通信

—— 软件无线电

—— 宽带MIMO应用

—— （雷达/声纳）电子战

—— 仪器仪表和测量

软件支持

设备驱动

QT1509RF提供64位驱动程序。

Windows支持Windows 10，Windows11，Windows Server 2019等主流版本。

Linux系统支持Ubuntu，Centos，Redhat等版本，嵌入式Linux系统，国产化系统上也能够很好的支持。

采集回放软件

通过采集回放软件可进行信号分析、测量、回放，无需编程。软件集成了硬件设置、数据显示、示波器、瞬态记录、分析和保存数据等功能，并在易于使用的统一界面下完成以上所有功能。

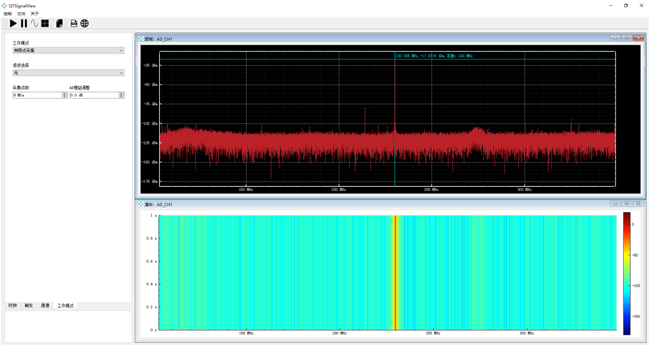

 采集回放软件界面

软件开发包（SDK）

QT1509RF提供计算机上使用的开发包，通过软件编程实现对板卡功能的控制，提供开发接口文档说明以及例程参考，能够快速的将板卡功能集成到具体应用场景系统中。

开发语言支持C/C++、C#、Python等主流开发语言，支持Visual Studio、QT Creator等多种开发环境。

主要性能与指标

射频输入接口特性

射频输出特性
