产品简介

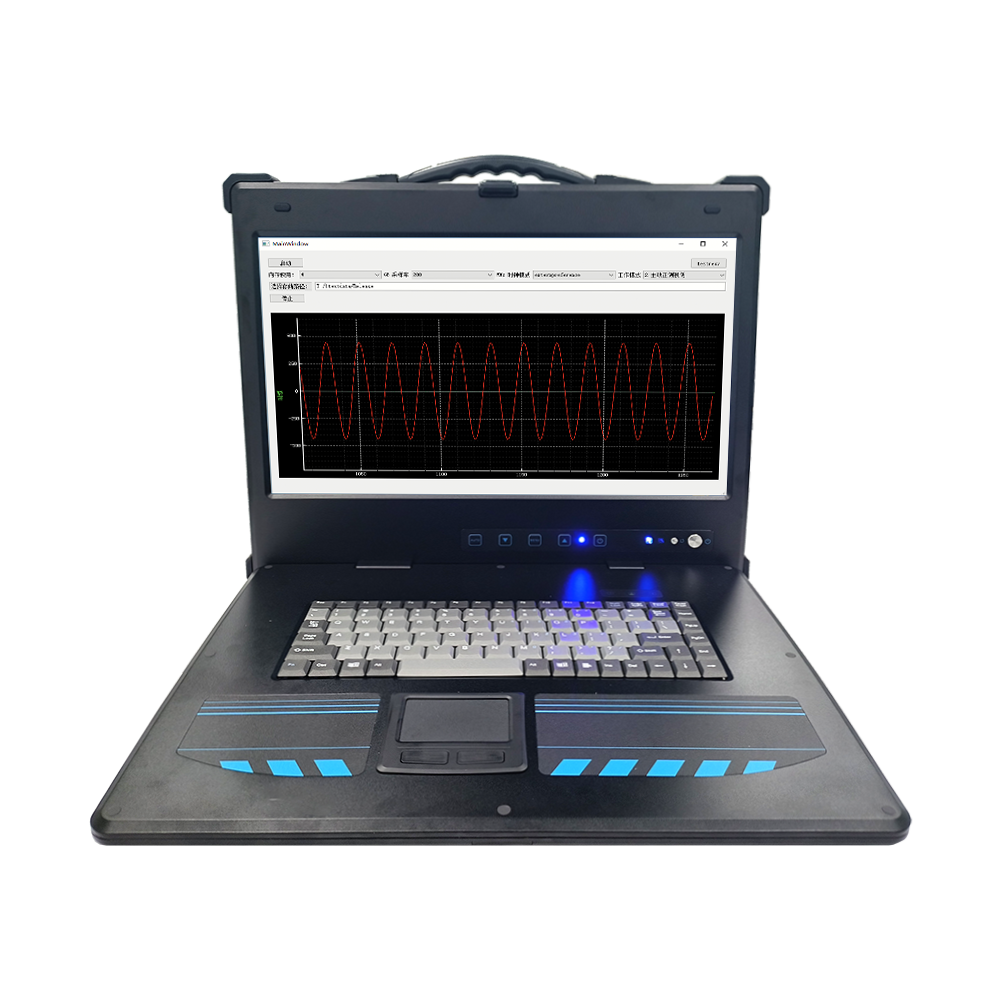

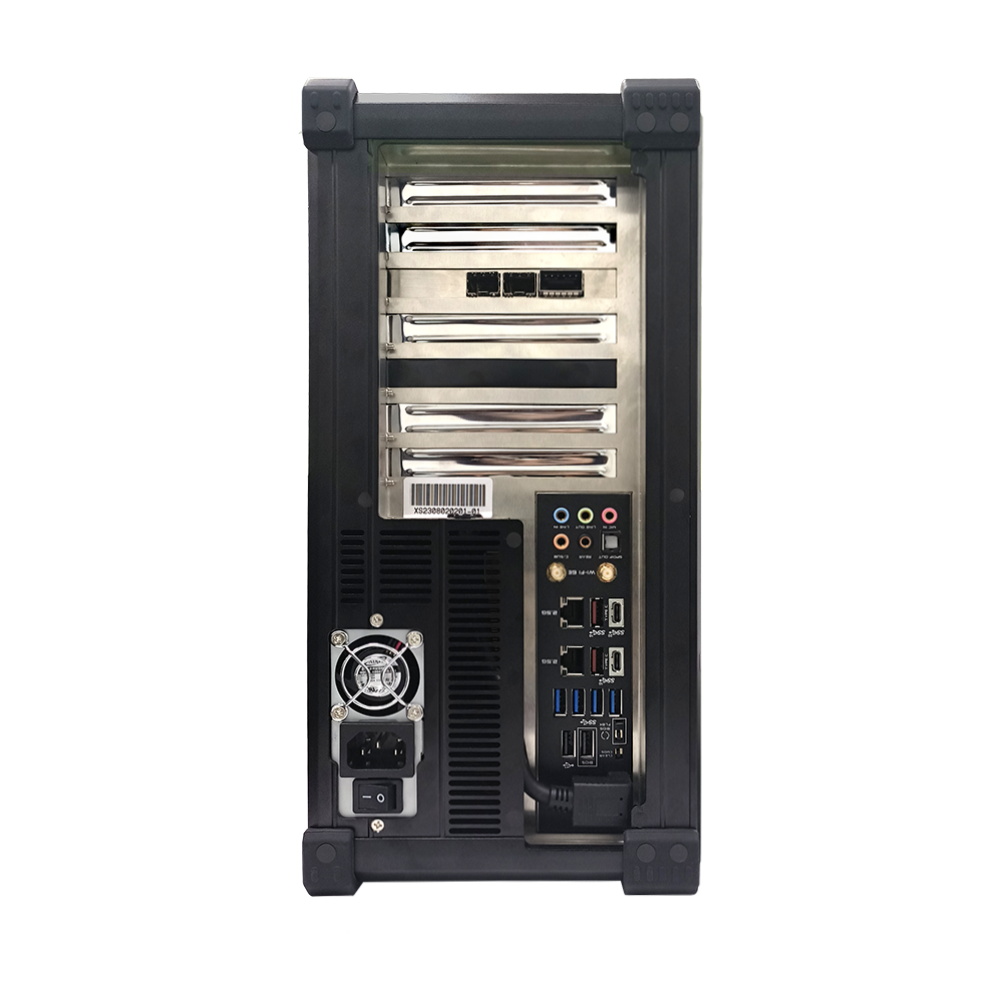

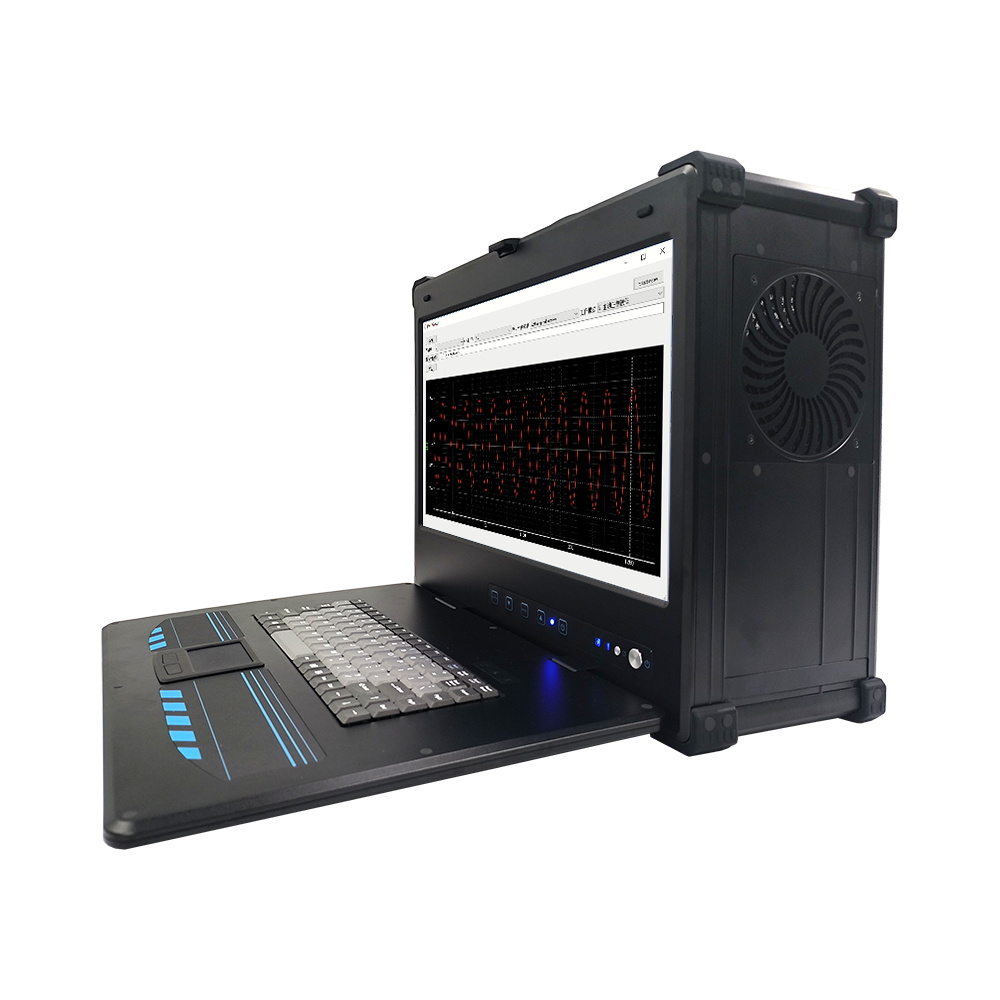

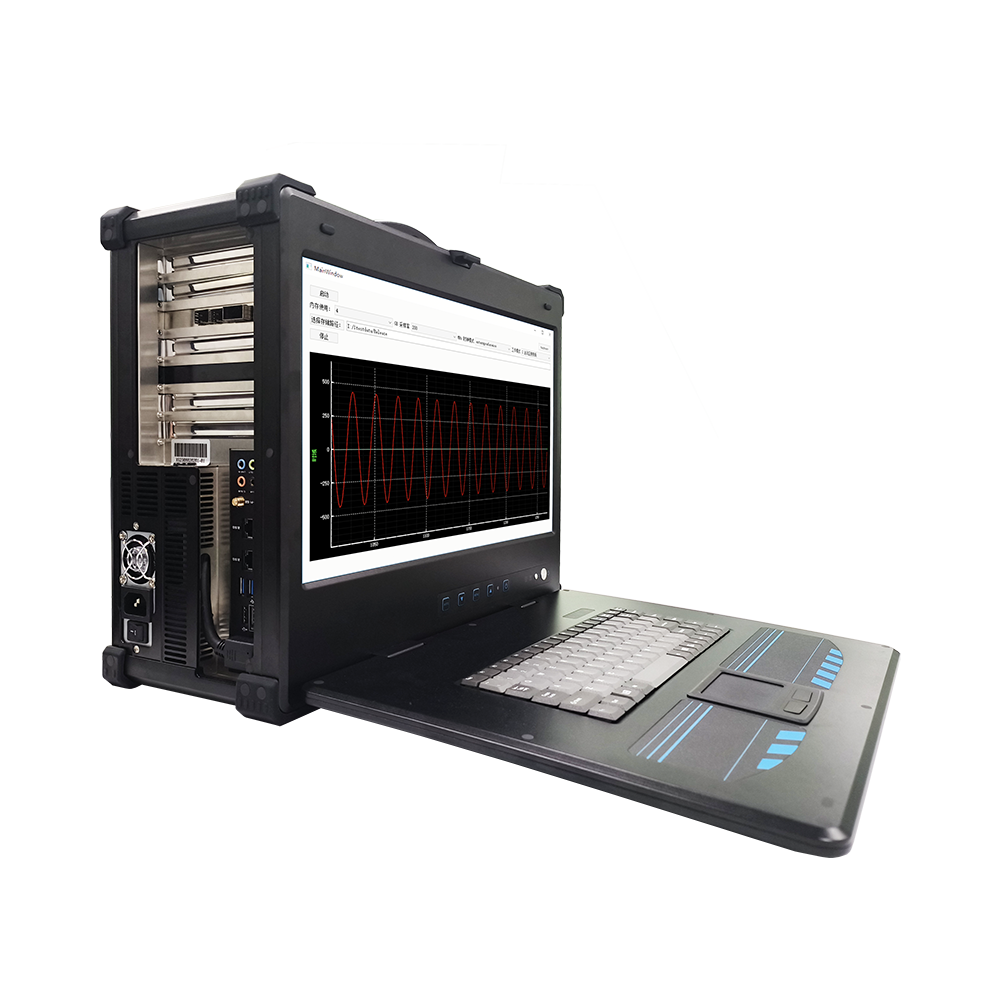

QTS1426是一款由PCIe 光纤采集卡、服务器、RIAD 存储阵列、采集存储控制软件等构成的桌面型光纤采集存储系统。系统中光纤卡采用PCIe 3.0 X8数据总线口，可以实现7GB/s速率的数据收发。高速PCIe 总线及RAID 控制器可确保系统以大于3.2GB/s速率的数据进行存储和回放。支持六路全双工光纤接口，单路光纤最高支持15Gbps传输速率。搭载两个MMCX接口实现外触发数据采集功能。可应用于数据中心、服务器、桌面PC等场景，主要应用于远距离光纤数据传输、数据存储、高速图像采集、深度学习等领域。

QTS1426配套上位机软件QT Data Recorder为高速数据采集过程中对高速数据进行长时间连续存储记录而设计的一款用于信号查看、记录和存储的上位机软件。可以进行光纤信号采集、波形细节查看、数据文件存储、资源实时监控和回环测试验证等。对于有二次开发需求的用户，提供C/C++、C#、Python、Matlab等多种语言的二次开发接口及参考例程。

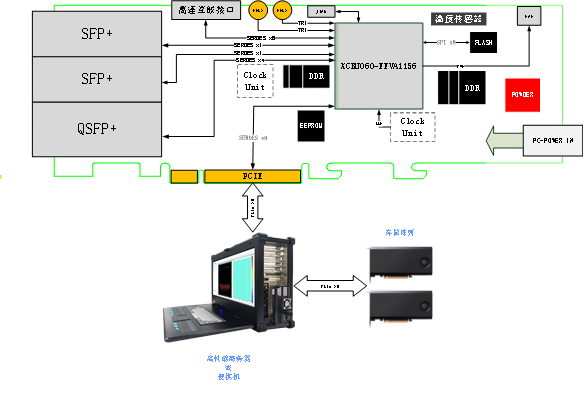

系统框图

技术规格

——2/4/6路光纤通道

——支持2个SPF+接口、1个QSFP+接口

——光纤模块形态：MPO或LC

——SFP+最高传输速率可达15Gbps（QSFP+最高传输速率可达60Gbps)

——支持AURORA、SRIO等通讯协议和用户自定义协议

——支持光纤线速率重配置选项

——支持2组64bit DDR4板载存储器，每组4GB，共8GB

——8对高速互联接口，支持最高速率可达120Gbps板卡间高速数据传输

——连续存储速率3.2GB/s，存储容量可选1TB、4TB、8TB、16TB

——支持CameraLink/CoaXPress光纤接口相机

——支持FPGA用户自定义算法逻辑开发

——具有光纤连接状态监测功能

——支持Windows/Linux/国产操作系统

——铝镁合金加固型便携机，超轻便设计

应用领域

——数字雷达系统

——电子侦察

——网络加速

——光通信系统

——数据中心

——光纤相机图像采集

软件支持

设备驱动

QTS1426提供64位驱动程序。

Windows支持Windows 10，Windows11，Windows Server 2019等主流版本。

Linux系统支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系统以及国产化系统。

数据流盘软件

QT Data Recorder为高速数据采集过程中对高速数据进行长时间连续存储记录而设计的一款用于信号查看、记录和存储的上位机软件。可以进行光纤信号采集、波形细节查看、数据文件存储、资源实时监控和回环测试验证等。

QT Data Recorder在界面显示简洁、操作简单的基础上，还具备硬件设置、信号采集、文件存储、波形显示的功能，右侧的状态栏添加了资源监控、磁盘容量实时计算、运行状态日志打印的功能，以便于在信号采集的过程中实时监测状态并反馈。QT Data Recorder可以在不需要代码编程的情况下立即开始信号采集任务，实现流盘记录和信号实时监测与分析。

软件运行

选择存储路径：自定义存储路径。

启动：点击启动按钮开始采集。

停止：点击停止按钮停止采集。

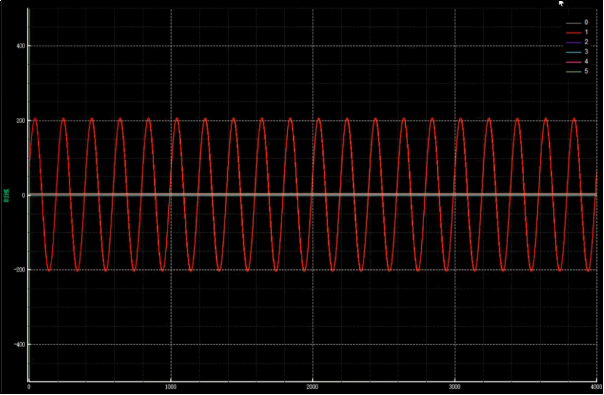

波形显示

放大：勾选放大按钮，通过框选实现波形放大。

缩小：勾选缩小按钮，通过框选实现波形缩小。

平移：勾选平移按钮，点击鼠标左键拖动波形。

重置缩放：点击重置缩放按钮，使显示波形回归初始状态。

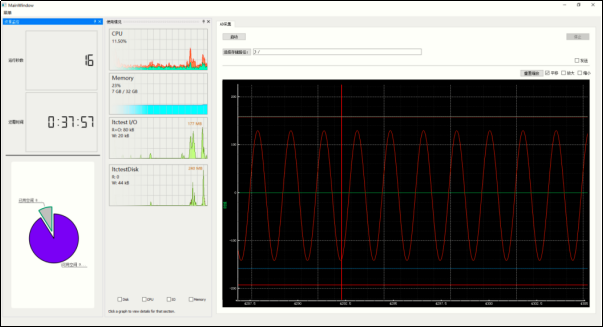

资源监控

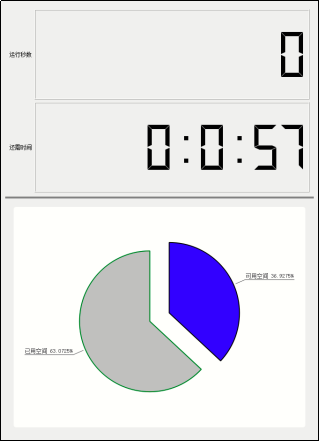

资源监控页面通过软件的运行时间(单位：秒)，磁盘占用情况计算出数据写满磁盘所需的时间(时：分：秒)。将磁盘已用空间和可用空间用百分比和图例的形式直观的展示出来。

任务管理器

使用情况页面提供CPU、Memory、I/O、Disk标签页，可以查看计算机性能信息。在底部可以通过勾选对应的性能标签名关闭上方对应的性能显示。

软件开发包（SDK）

QTS1426提供计算机上使用的开发包，通过软件编程实现对板卡功能的控制，提供开发接口文档说明以及例程参考，能够快速的将板卡功能集成到具体应用场景系统中。

开发语言支持C/C++、C#、Python、Matlab等主流开发语言，支持Visual Studio、Visual Code 、QT Creator等多种开发环境。

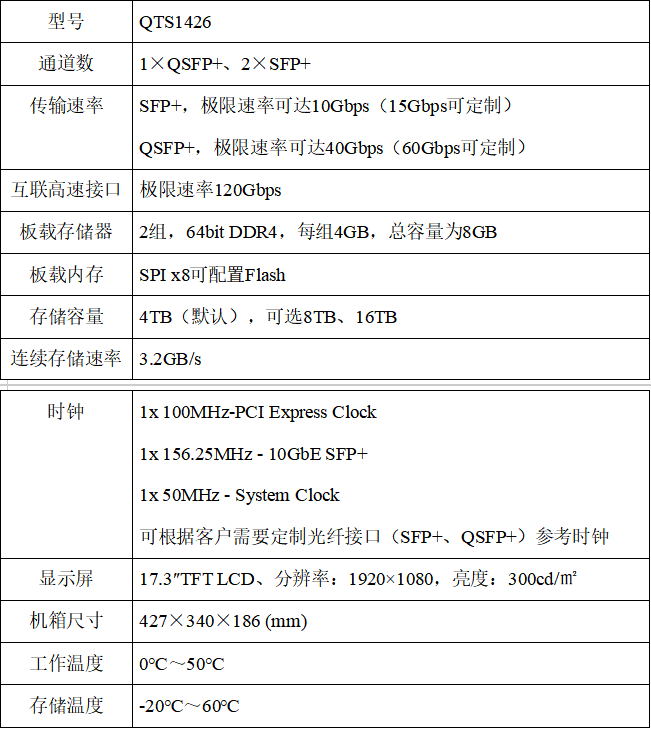

主要性能与指标
