5Gsps双通道信号采集系统实现
采集系统规格:
1、2通道,8bit,5000MSPS ADC转换器。
2、信号调理模块,支持PGA功能。
3、采用xilinxV6大规模FPGA。
4、双通道2*64bitDDR3
5、低抖动采集时钟发生器。
6、支持扩展模块,可以扩展PCIEx8,USB控制器以及RS232和RS422通信接口。

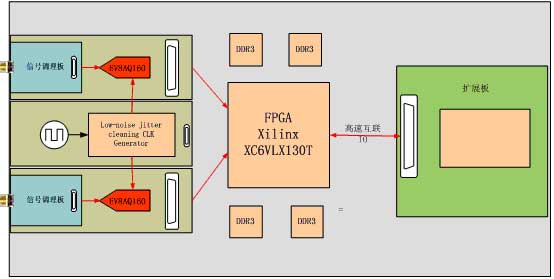

系统组成结构如下:
该系统有以下组成部分:
1.主板包括:
xilinxXC6VLX130TFPGA以及配置电路
128bitDDR3内存,分上下64bit
扩展接口,包括PCIEx8接口,扩展IO接口
FPGA电源模块,采用单5V输入。
2.时钟板包括:
晶体。
PLL电路,输出两路2.5GHZ时钟。
时钟电源。
3.AD板包括:
E2V8bit/10bit5Gsps芯片,本次采用8bit,但接口兼容10bit。
ADC模拟电源
信号调理载板(AGC和PGA)
4.接口板包括:
接口控制芯片,单片机。
RS422和RS232接口。

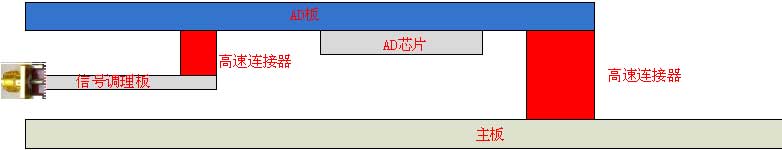

信号调理板,AD板以及主板的叠层关系如下:
-
