产品简介

QTC4000H 是一款能支持高带宽、大容量的信号采集记录的便携式设备，它带有一个 HPC 的 FMC 连接器，支持各种符合VITA57.1 规范的标准单宽的 FMC 子卡，可以实现高速信号的采集、记录、回放等功能。其紧凑的尺寸、高可靠性的设计，使它特别适合单兵装备、车载、机载、舰载等强固型便携式高性能大容量高速数据记录场合。

QTC4000H 采用业内最紧凑的 8 盘位标准 7mm 厚 2.5 吋 SSD结构设计，单机设备仅有两个手机平铺大小，重量小于 1.5Kg。具有业内最大的性能体积比和性能重量比。体积小巧，部署灵活方便。尽管拥有小巧尺寸，但是其卓越的采集存储速率和超大容量，相比于大型采集记录设备也毫不逊色。

技术规格

——1 个标准单宽的 FMC 子卡插槽，可支持各种符合 VITA57.1 规范的标准单宽的 FMC 子卡；

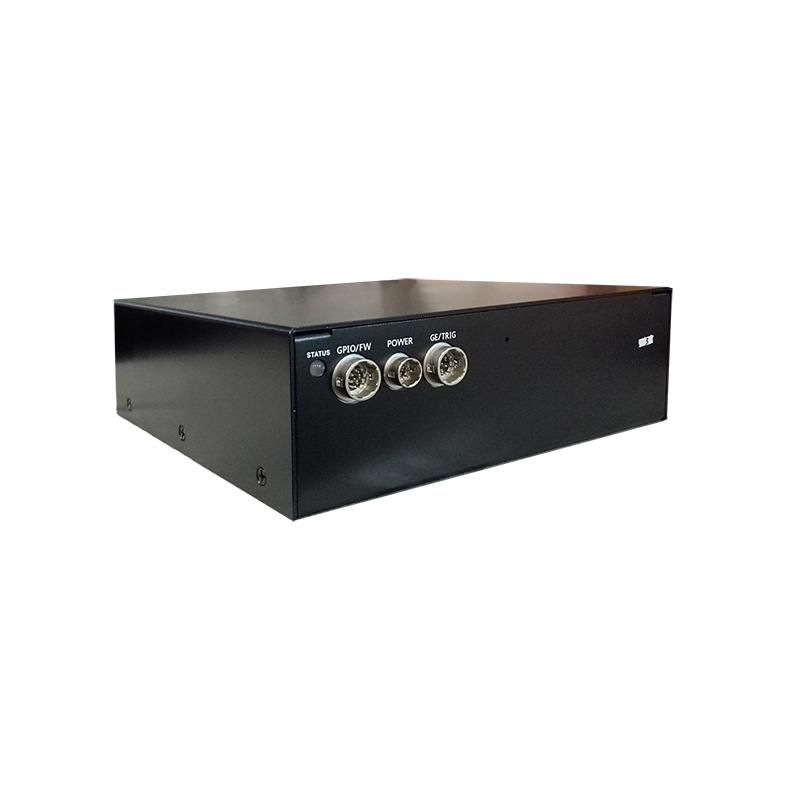

—— 3 个 HRS 的满足军标的带锁紧功能的连接器；

 6Pin（HR10A-7R-6PB）做为电源口，满足 7~36V 的 DC 输入；

10Pin（HR10A-10R-10PB）做为网口，预留有 2 个 GPIO 端口；

12Pin（HR10A-10R-12PB）做为控制端口，包含一路 232，一路 422 和一路 JTAG；

—— 存储速率可达 3.2GB/s（8 片 SSD）；

—— 最大存储容量可达 16TB；

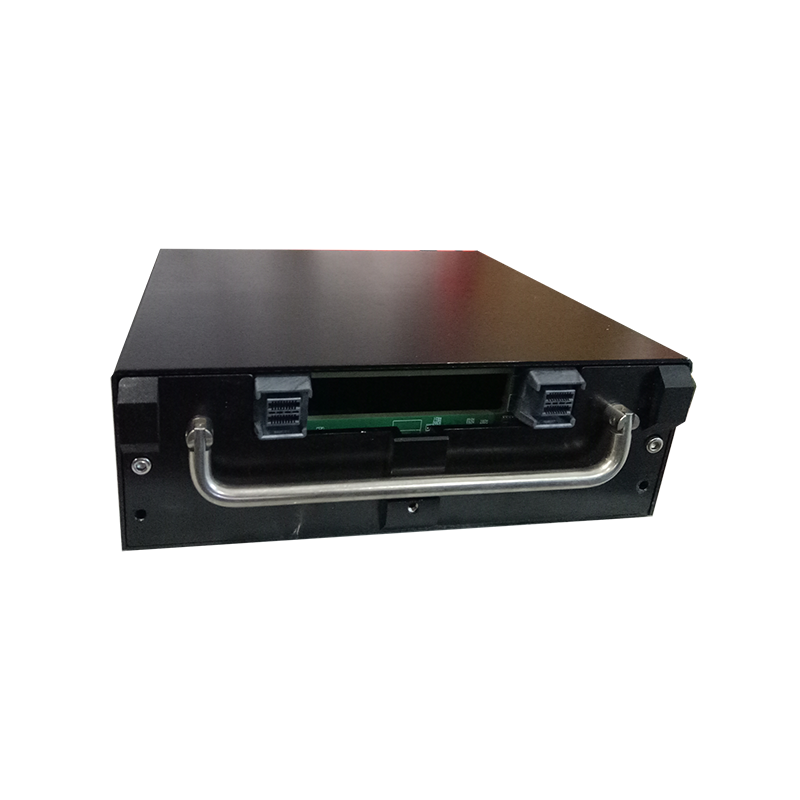

—— 2 个符合 SAS 2.0 标准规范的快速数据导出接口：可以转化成 8 个标准的 SATA III 接口。

—— 存储模块支持网口和快导口两种数据导出模式；

—— 纯导冷无风扇设计：

 ‐40~55°C 纯被动无风流工作范围；

 采用宽温 SSD 可达 65°C

 加导热或风流更耐高温。

 存储温度约为 -50~85°C

客户价值

——快速交付

——可维护性好

——功能多样，易于集成

——高速高精度选择

应用领域

——机载雷达数据记录

——单兵雷达记录

——图像数据采集存储

——便携式数据存储

——高可靠恶劣环境应用
