产品简介

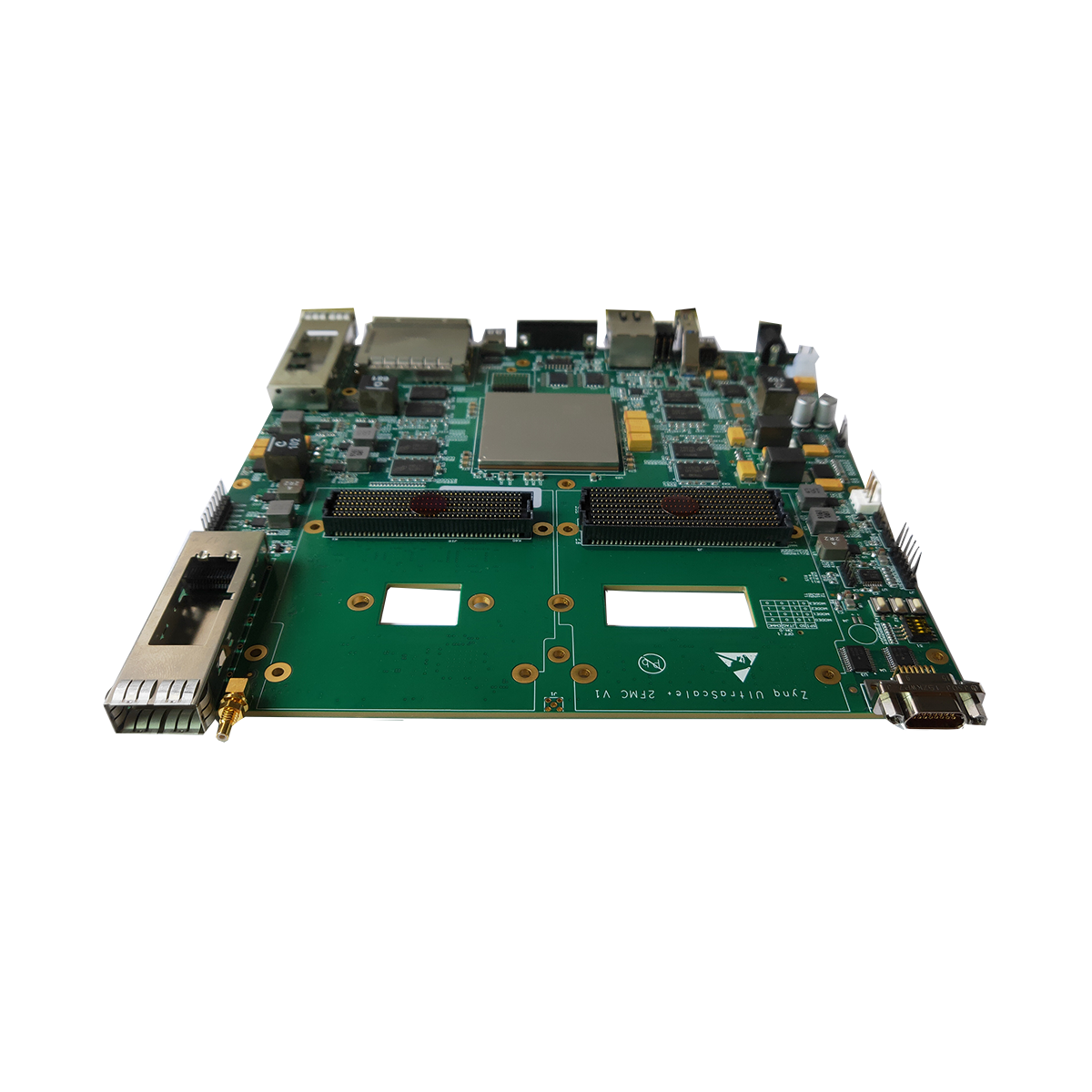

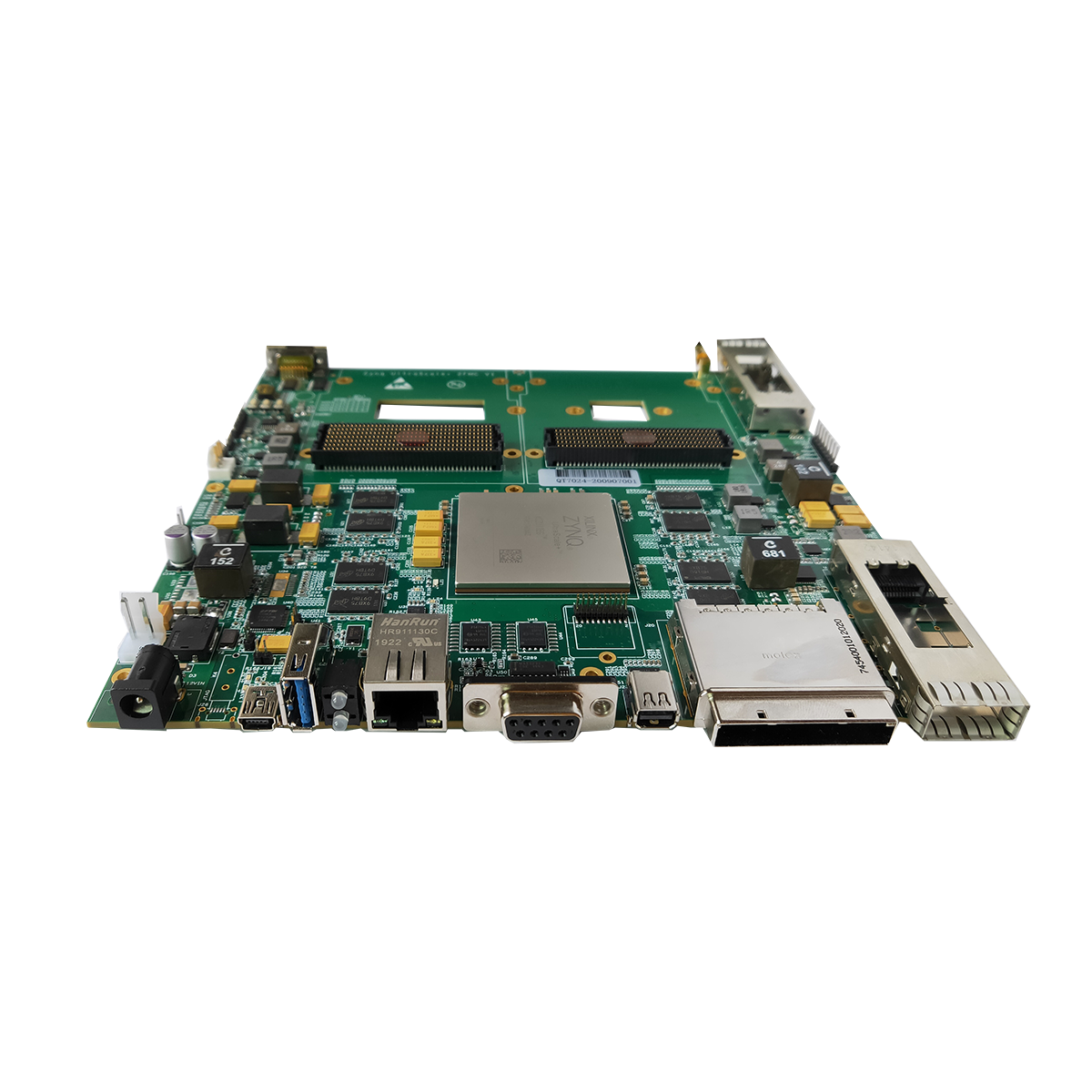

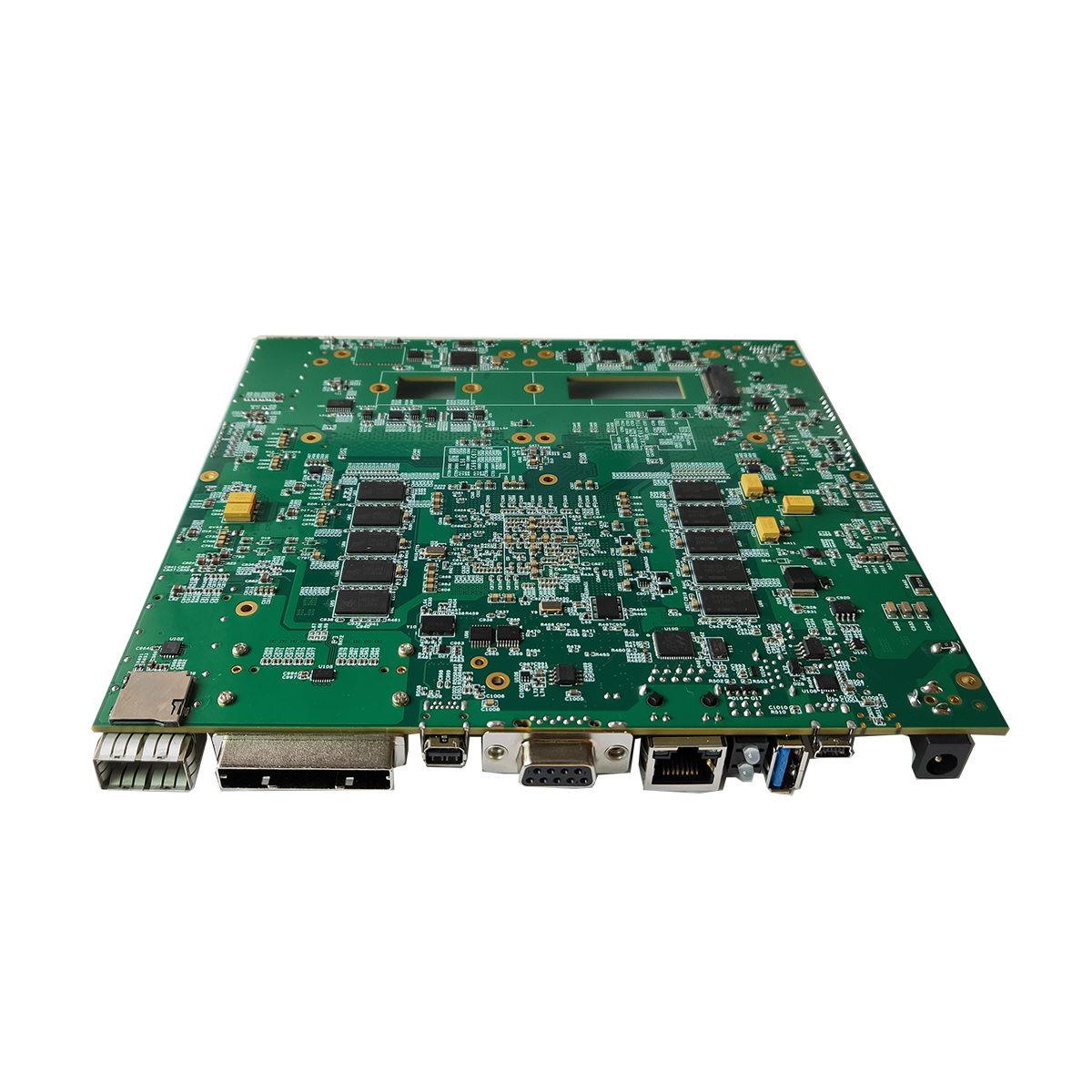

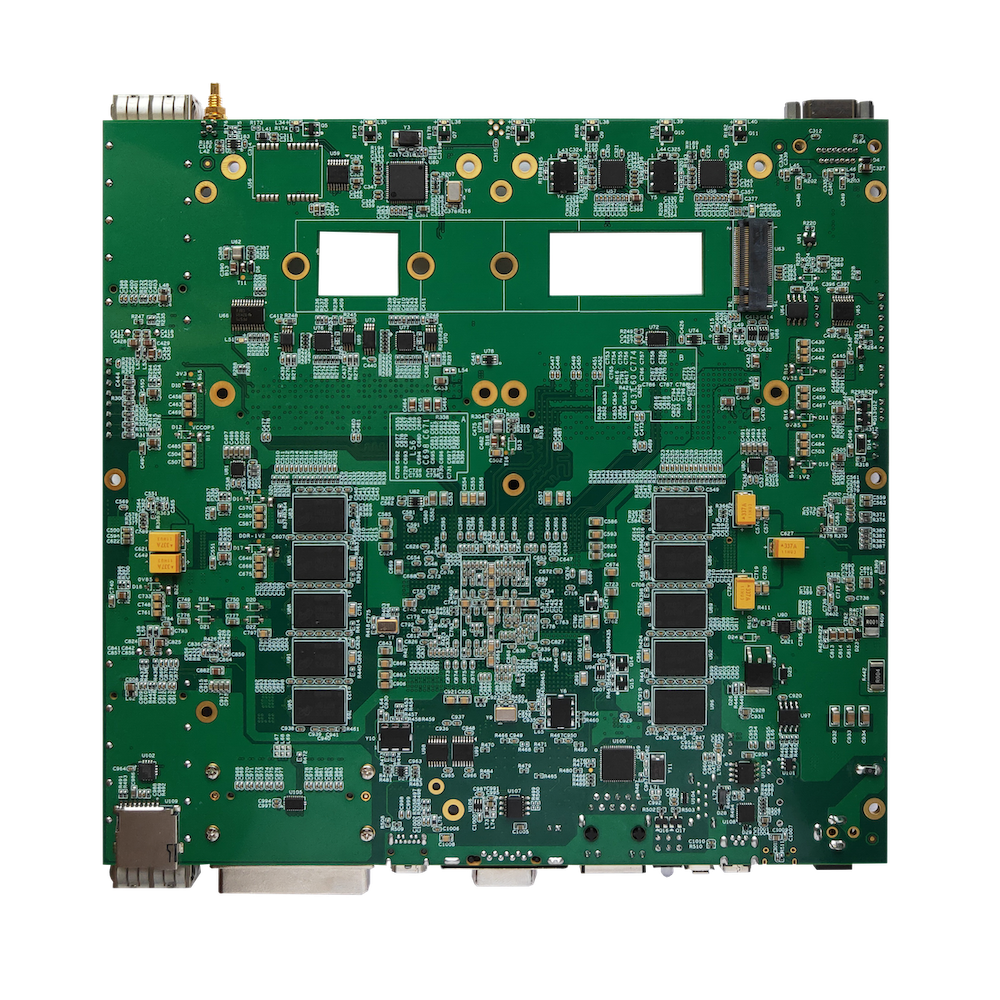

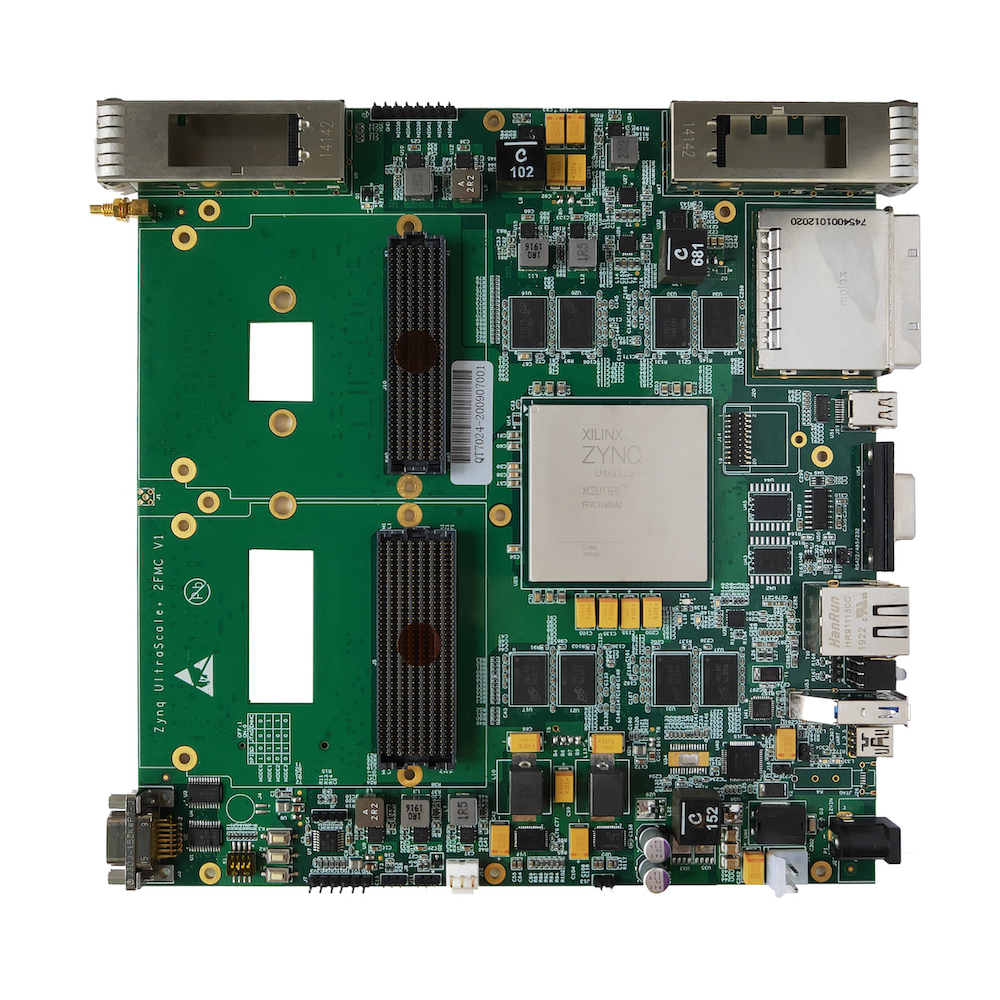

QT7024 板卡是一款高性能的 FMC/FMC+载板。板载 1 个 HPC 形式的 FMC 连接器和 1 个 HSPC 形式的 FMC+连接器。板卡选用了 1 片 Zynq UltraScale+ MPSoC 家族的 XCZU19EG-2FFVC1760 芯片作为主控。其 PS
和 PL 各搭配 1 组 9 颗 8bit 1GB 的 DDR4-2400 的 SDRAM（其中一颗作为ECC 校验）， PS 端还搭配了 2 颗 512Mb 的 SPI Flash。板卡还支持其他丰富的各种接口，一个 M.2 的 SATA SSD 接口，一个 eMMC 接口（也可配置成其他接口），一个 Micro SD 卡槽，一个标准 RJ45 的千兆网口，一个 Mini USB 转接 UART 接口，1 个 Micro USB 转接 JTAG 下载口，1 个SSMC 形式的外部时钟输入接口，一个 USB3.0 接口，一个 DB9 串口，一个 4pin 的 CAN BUS 接口，一个 Mini DP 输出口。2 个 QSFP28（zQSFP+）的光纤口，1 个 J30J 形式的 13 路 3.3V 标准 GPIO 接口，1个 SSMC 的普通 IO 口（也可作为 RF 信号输入），和 1 个 8pin 排针形式的 PS 端预留的 6 路 1.8V 的 IO 扩展口，可定义为GPIO/CAN/UART/IIC/SPI/PJTAG 等接口。还有一个高速扩展口，可以支持 x8 的 PCIe 3.0 协议，SRIO 或者 AURORA 协议。
QT7024 通过 1 个 HPC 的标准 FMC （VITA 57.1）接口和 1 个 HSPC形式的 FMC+（VITA57.4）接口向外部提供丰富、高速且可配置的数字I/O 资源，其中 FMC 可提供 72 对高速差分线（含 2 对差分时钟线）、8组共 16 对超高速 DP 差分对及 2 对超高速差分时钟线； FMC+可提供 84对高速差分线（含 4 对差分时钟线）、1 组共 2 对参考时钟线、1 组共2 对同步时钟线、24 组共 48 对超高速 DP 差分对及 6 对超高速差分时钟线。客户可以根据应用需求灵活地选择 FMC 子卡或者 FMC+子卡，比如ADC 子卡、DAC 子卡以及光纤子卡等。同时可支持Windows，Linux 上位机驱动。便于构建灵活、高效的开发及使用环境。

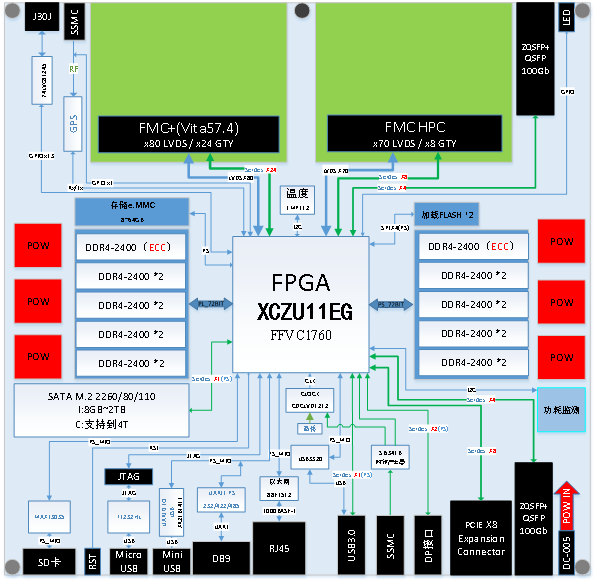

系统框图
