产品简介

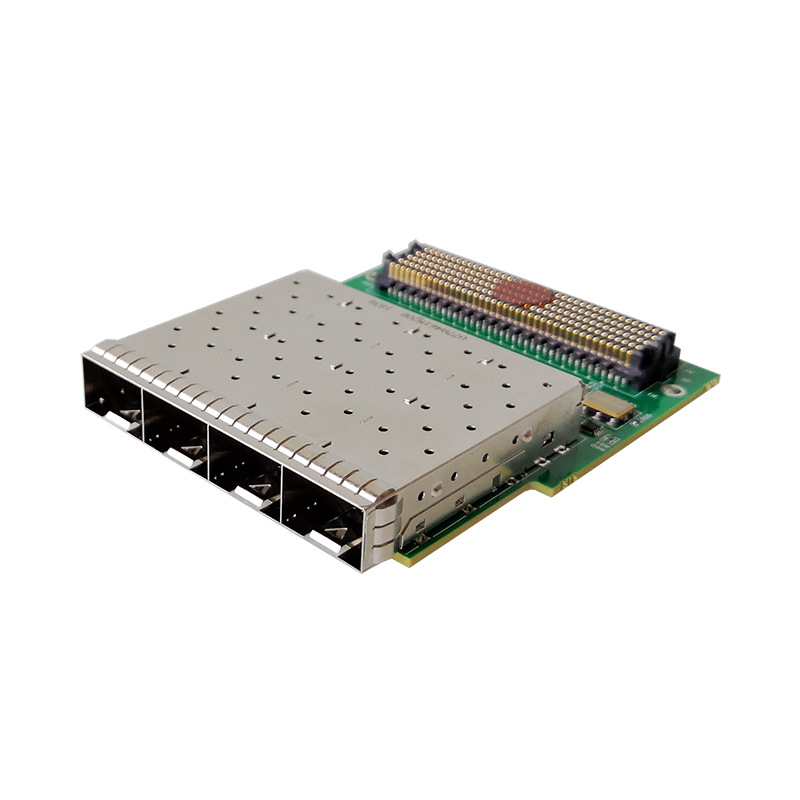

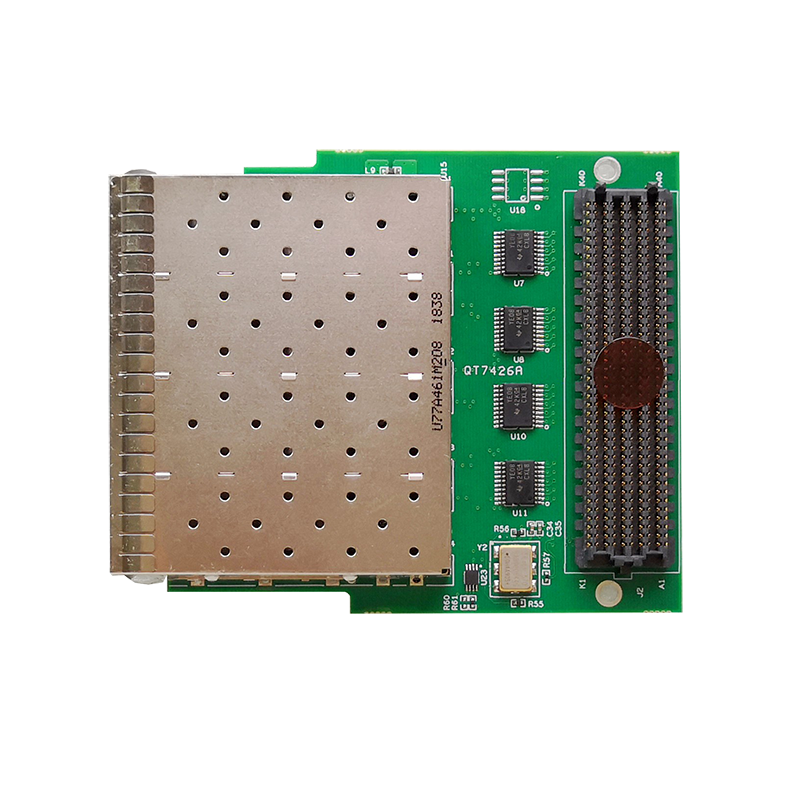

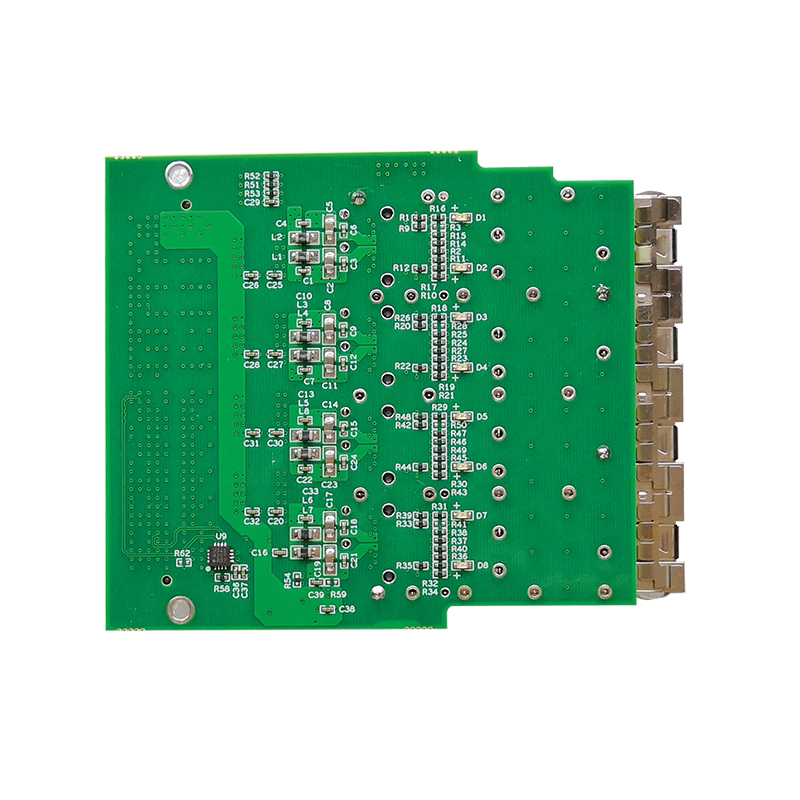

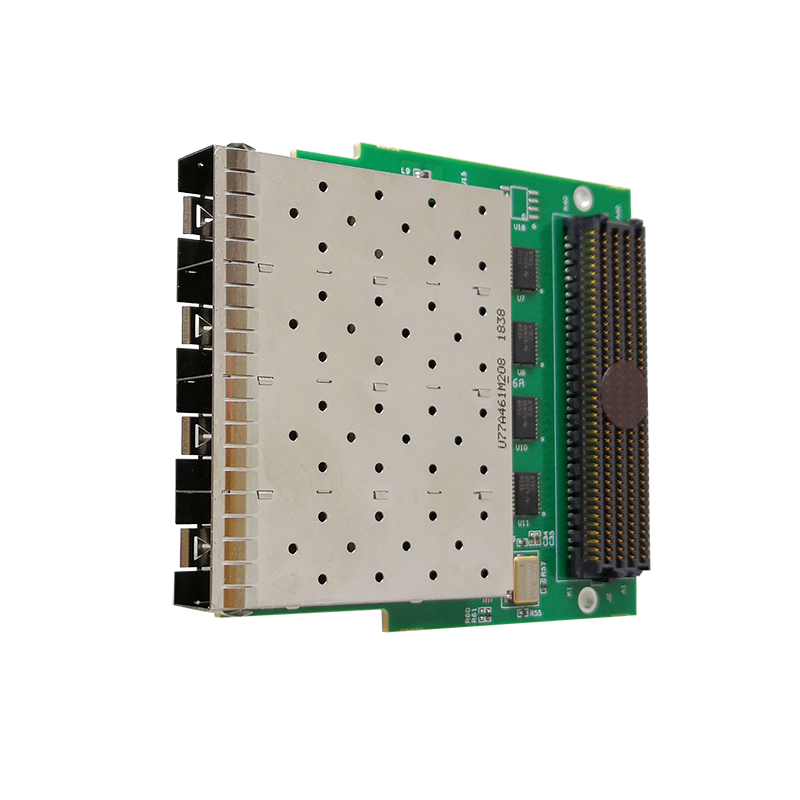

QT7426B是一款基于FMC标准的四通道SFP+万兆光纤子卡模块。板卡符合VITA57.1标准，可作为一个理想的IO模块通过FMC（HPC）耦合至FPGA的吉比特收发器（MGT）。该FMC子卡与基于Xilinx FPGA载卡配合，可快速搭建起高速光纤通信的验证平台，可广泛适用于交换机、路由器、企业存储、多通道互联等应用场景。同时，该子卡可与坤驰QT701x、QT702x、QT30xx系统提供的高插脚数连接器的FPGA载卡互联。另外，任何使用LVDS电平的FMC载板都可与FPGA载板上的高密度FMC PIN脚建立高速互联。
系统框图
技术规格
——支持4路 SFP+光纤接口（最高速率：40Gbps）
——遵循VITA57.1标准
——板载1片高精度低偏斜LVDS差分晶振：156.25MHz
——与FPGA采用x4 GTX高速互联
——与FPGA有IIC/SPI专用互联接口
——板载1片EEPROM
——兼容IEEE 802ba 40G-SR4协议标准
——支持热插拔
——+3.3V供电电压
——典型功耗：≤4W
应用领域
—— 数字雷达
——光纤多通道互联
——交换机、路由器等总线验证平台
——高密度、高速IO通信
