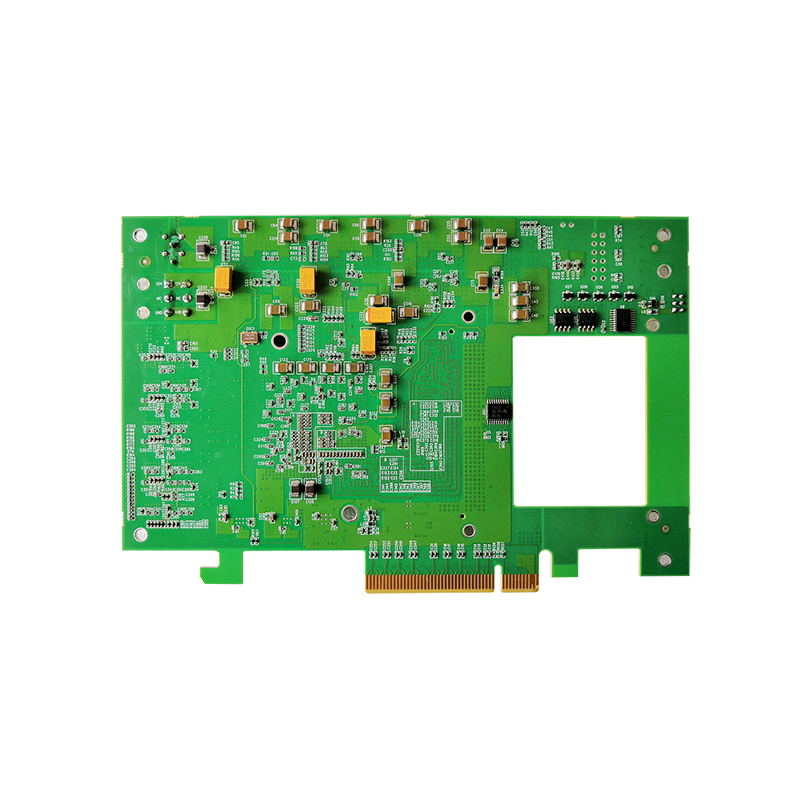

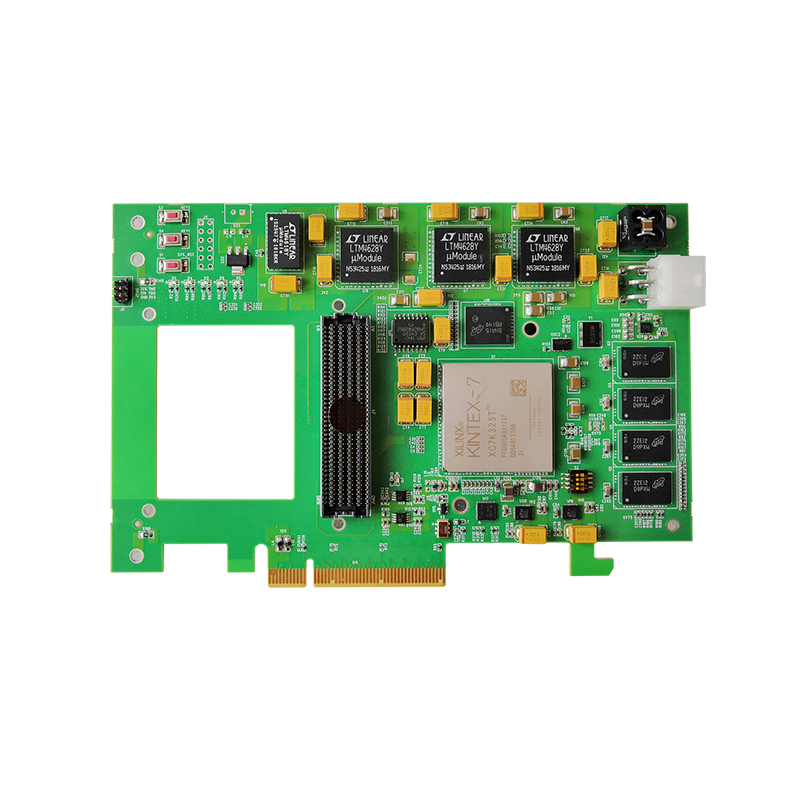

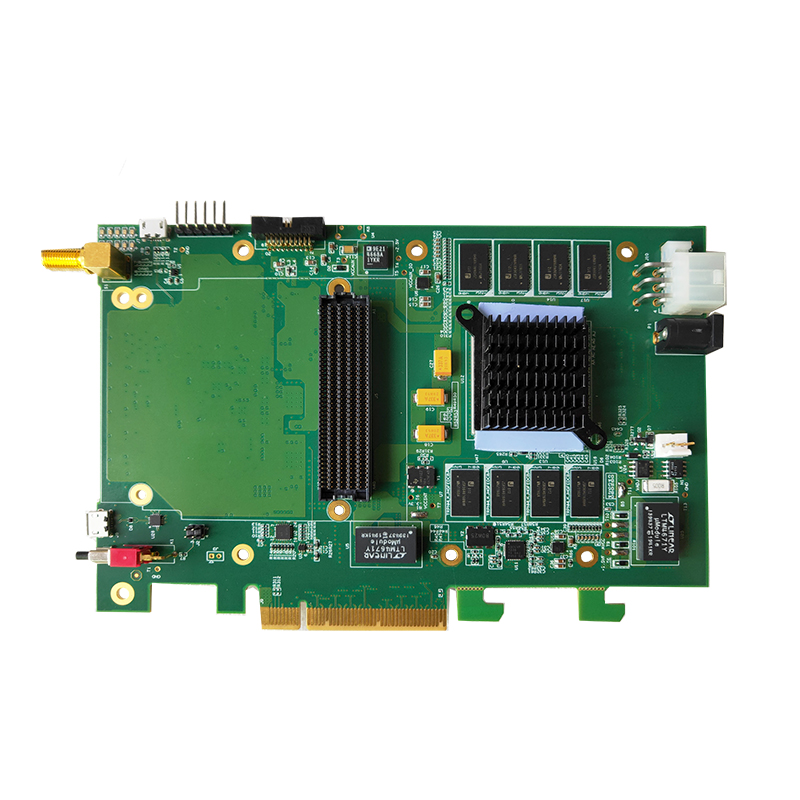

QT7010--PCIe插槽的FMC载板

  • 产品分类:FPGA载板
  • 产品简介:K7 325T PCIe2.0x8 FMC FPGA载板
  • 订购热线:400-000-4026

    QT7010是一款PCIe2.0x8的通用载板,板载一个HPC形式的FMC连接器。板卡选用高性价比的Kintex-7系列FPGA处理芯片XC7K325T-FFG900,板载2组64位2GBDDR3SDRAM内存,支持1个Micro USB转接UART口,1个Micro USB转JTAG和1个6pin的排针式JTAG接口,提供1个SMA形式的GPIO或者RF输入接口,一个包含13路GPIO的扩展连接器,1个12V直流风扇接口以及一个独立的12V直流电源输入接口。

    QT7010通过一个HPC的标准FMC(VITA57.1)接口向外部提供丰富、高速且可配置的数字I/O资源,包括82对高速差分线(含2对差分时钟线)、8组共16对超高速DP差分对及2对超高速差分时钟线,可以根据应用需求灵活地选择FMC子卡,比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows,Linux上位机驱动。便于构建灵活、高效的开发及测试环境。


    主要指标:

    • FPGA默认为Kintex-7系列XC7K325T-FFG900,提供高性价比的丰富的逻辑资源;

    • FPGA可选择XC7K410T-FFG900,逻辑资源更丰富;

    • 提供FMC标准(VITA57.1)子卡接口,包括82对高速差分线(含2对差分时钟线)、8组共16对超高速DP差分对及2对超高速差分时钟线;

    • 板载2组共4GB的高速DDR3存储器空间;

    • 板载1个256Mb的加载SPIFlash和1个256Mb的存储SPIFlash;

    • 13个可独立配置的双向用户IO;

    • 1个SMA形式的GPIO接口或者GPS_PPS接口;

    • 标准全高半长尺寸,支持x8PCIe2.0协议;

    • 通用驱动库及开发程序包,支持多种操作系统;

    • 板载温度传感器和电源监控芯片;

    • 12V独立电源输入接口,12V直流风扇接口,可脱离机箱调试。


    客户价值

    • 高性价比

    • 缩短开发周期

    • 丰富的接口与FPGA资源

    • 易于二次开发

    • 易于搭建


    应用领域:

    • FPGA信号处理

    • 测试测量快速环境搭建

    • 无线、国防应用

    • 实时多算法处理的在线测试验证


    软件支持

    • 支持DDR3接口,PCIe接口等IP的例程;
      支持Windows驱动,Linux驱动;
      FMC可插接各种符合VITA57规范的标准高速ADC,DAC等子卡;
      可提供FMC子卡演示程序。


    XC7K325T-FFG900,FFG900封装,包含326,080个slice,445块36Kbit的RAM,速度可达到450MHz,同时集成了16个GTX模块;有350个HR的I/O引脚和150个HP的I/O引脚可以使用;如需要更多资源,可升级为XC7K410T。

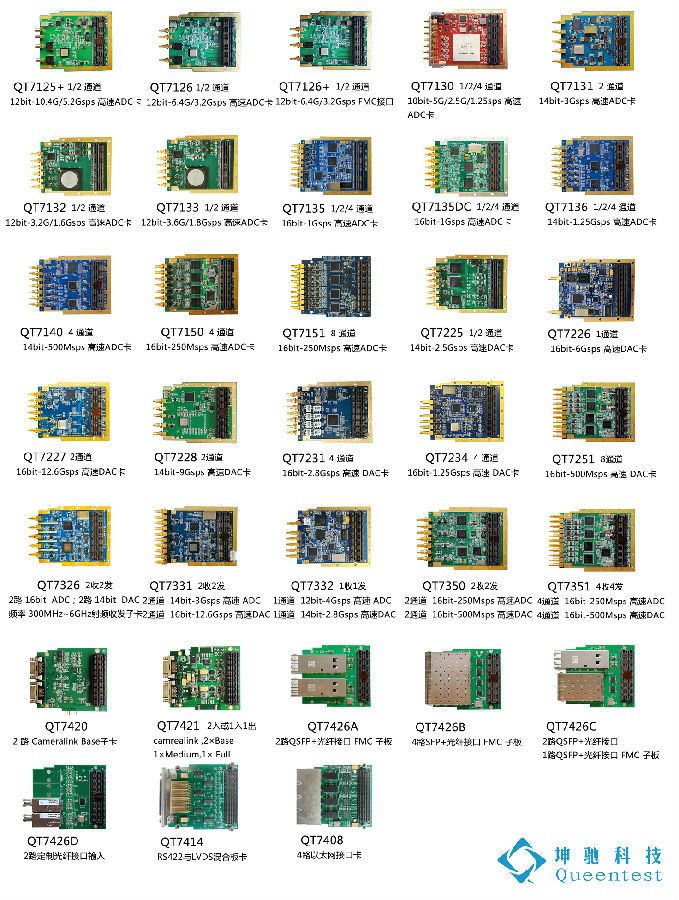

    支持的子卡包括:
