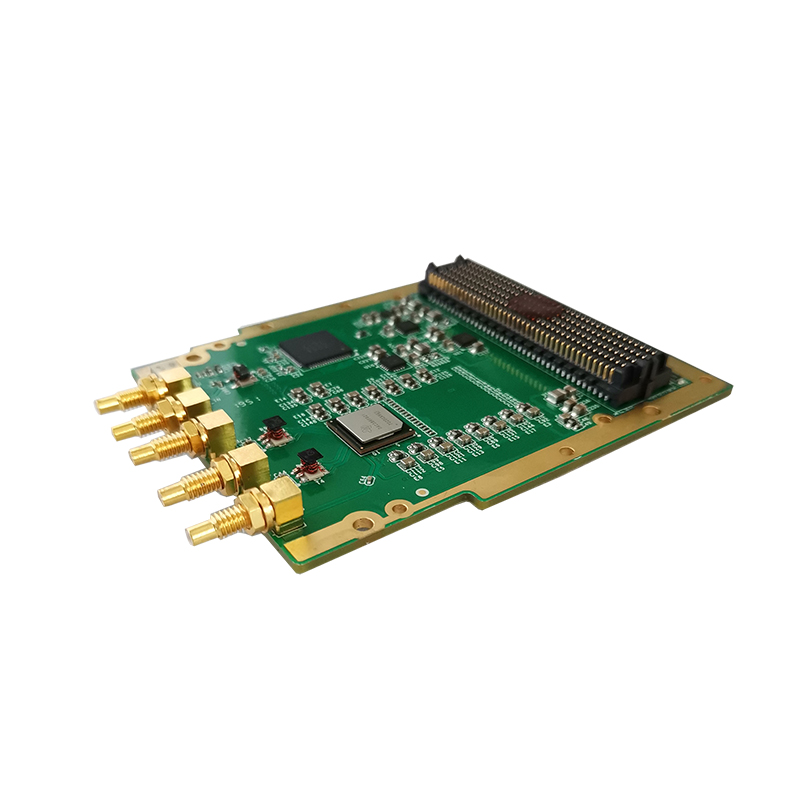

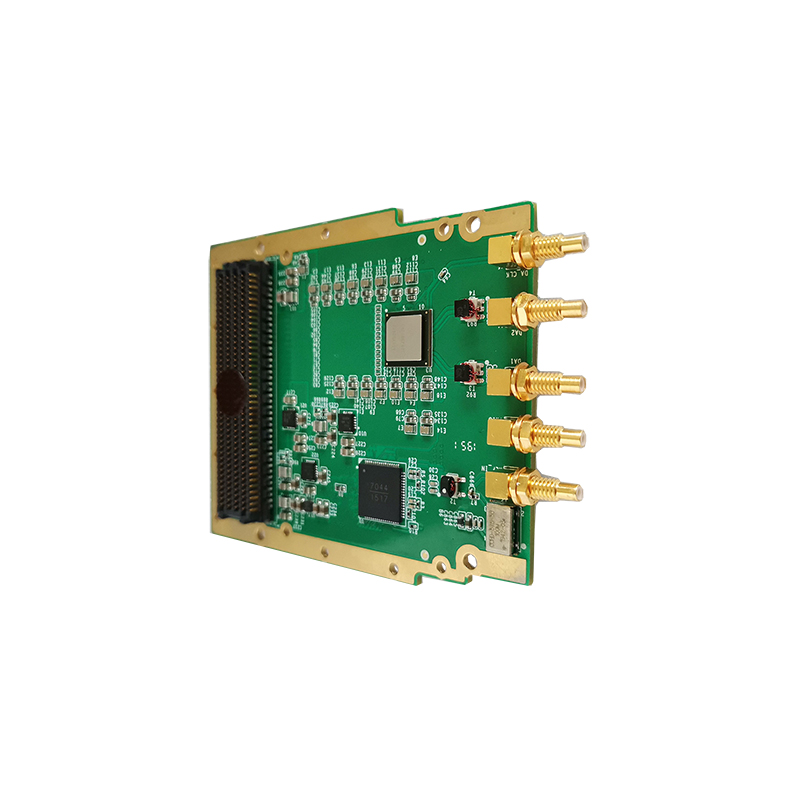

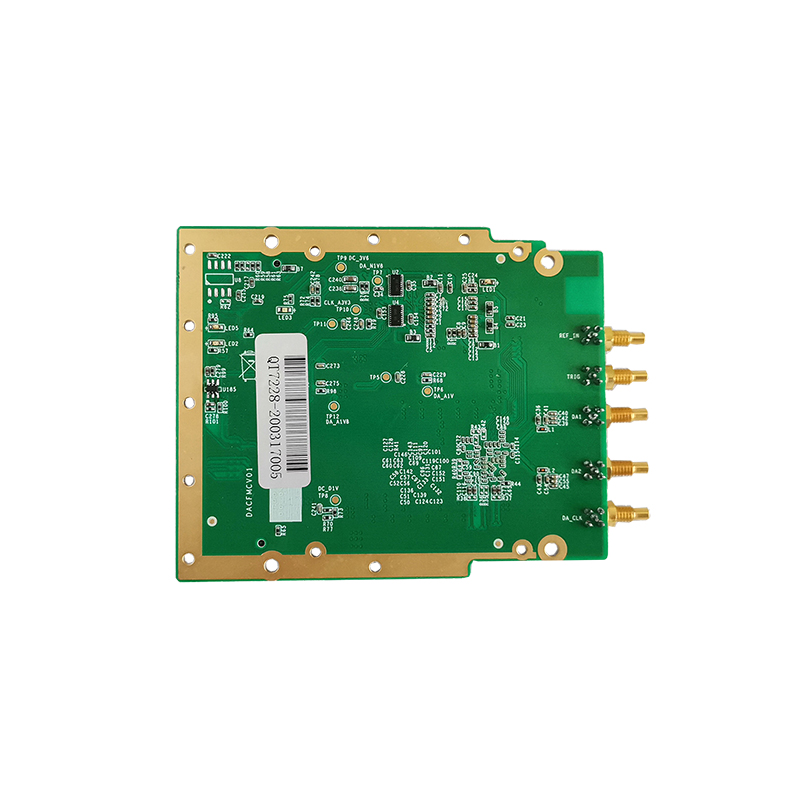

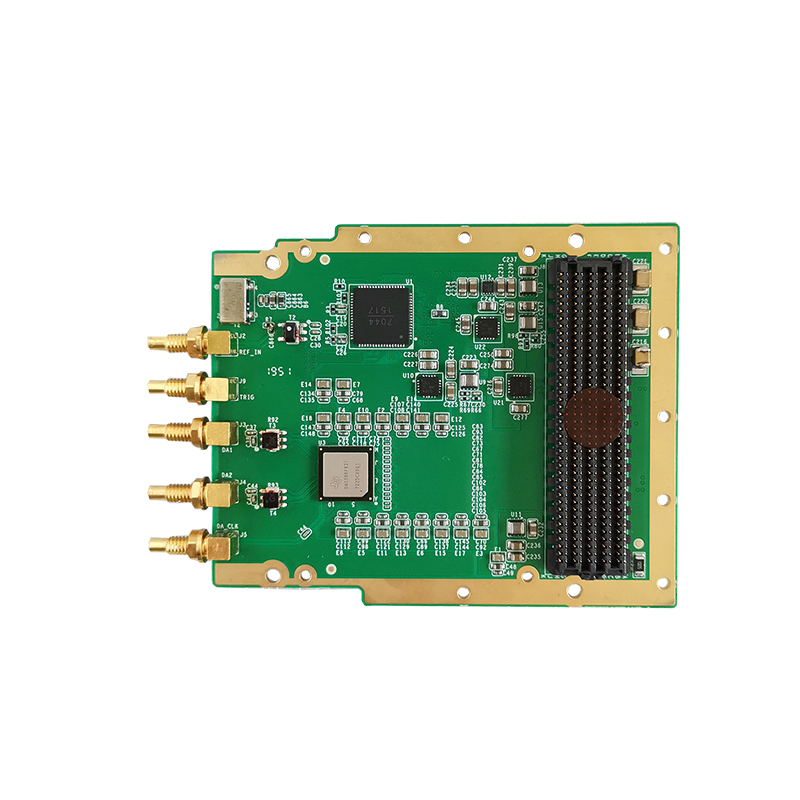

QT7228-FMC DA子卡
2通道,14bit,9GS/s更新率,DAC
  • 产品咨询:李工
  • T:186 1200 3632(微信同号)
  • E:info@queentest.com
  • 服务热线:010-82894332-808
李工 码上联系

产品简介

QT7228是一款转换速率最高为9GSPS的DAC回放板,DAC位数14bit; 板卡基于TI的DAC38RF83/93系列DAC设计;板卡支持触发输出/触发输入;DAC的时钟支持内部参考时钟、外部参考时钟、外部采样时钟三种方式;QT7228设计了风冷和导冷版本,能够满足用户在特殊环境下的使用需求。

QT7228板卡的电气与机械设计依据FMC标准(ANSI/VITA 57.1),通过一个高密度连接器(HPC)连接至FPGA载板(FCC)。前面板I/O装配5个SMA同轴连接器。可适配坤驰的多种FPGA载板,如QT70xx FPGA载板、其他第三方标准载板、及Xilinx和Altera等通用载板,以进行高带宽的数据吞吐和高性能数据处理。

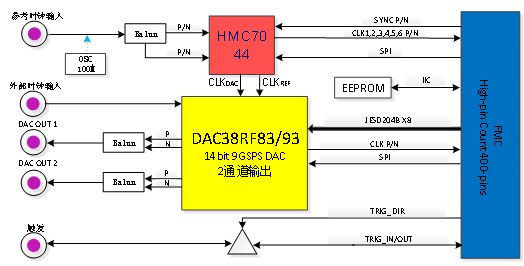

系统框图

主要规格

—— 5个SMA的连接器,其中2个为模拟信号输出1(OUT 1)和2(OUT 2);一个为外部采样时钟输入(CLK IN);一个为外部参考时钟输入(CLK REF),一个为可由载板配置成输入或者输出的同步触发信号(TRIG)

—— 适应范围:完全符合Vita57.1规范,包括结构件,子卡尺寸,面板连接器,正反面器件的限高等,大大提供了子卡的通用性和适配性

—— 多种散热方式:风冷或导冷

—— AC耦合输入

—— 内外部时钟可灵活选择,其中外参考和内参考时钟只能通过硬件选择

—— HPC高引脚数连接器

—— 工作温度:商业级0℃~+70℃ ,工业级-40℃~+85℃。

客户价值

—— 快速交付

—— 可维护性好

—— 易于集成

—— 高速高精度选择

应用领域

—— 软件无线电

—— 宽带MIMO应用

—— 数字波束成形

—— (雷达/声纳)电子战

—— 物理实验

—— 信号智能检测

—— 航空航天和测试仪器

其他支持

—— 提供Verilog bit文件

—— JESD204B Core

>
