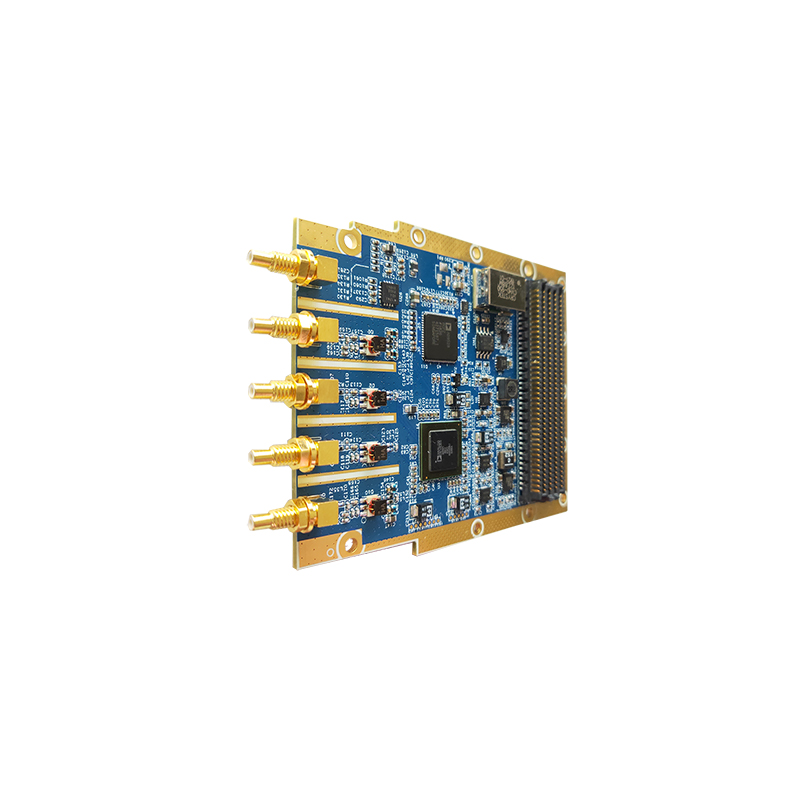

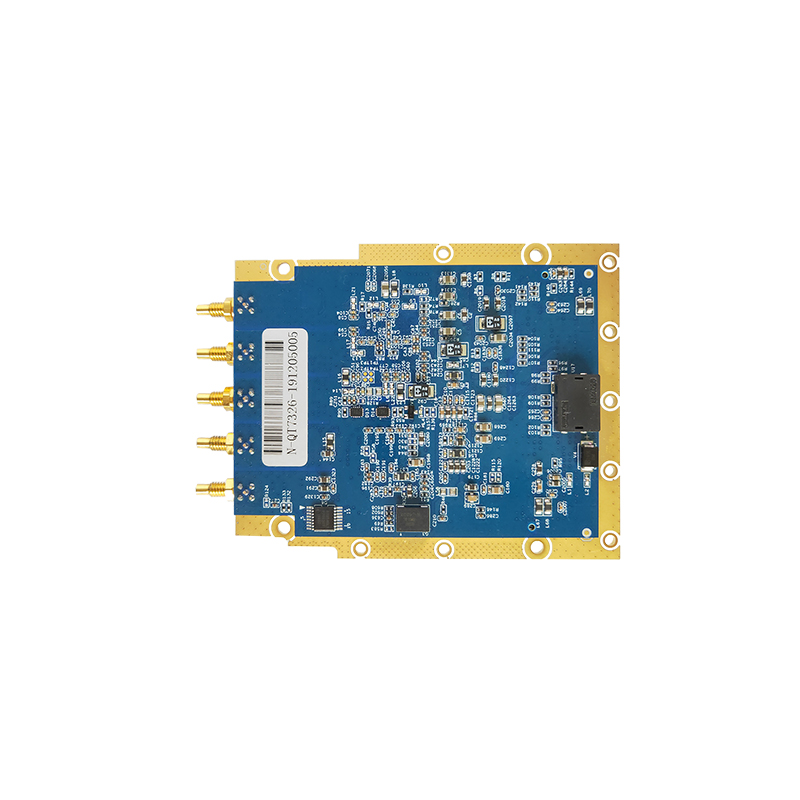

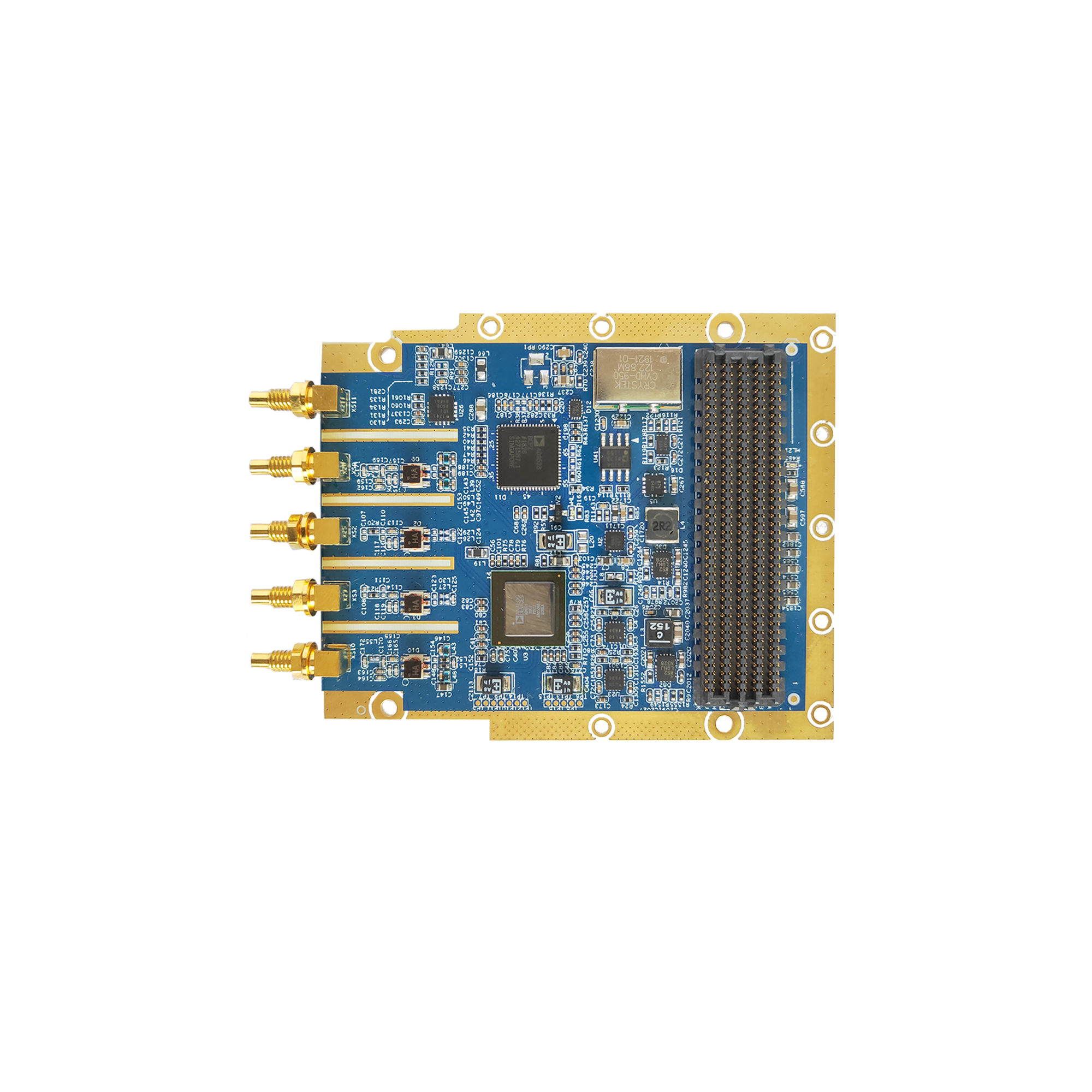

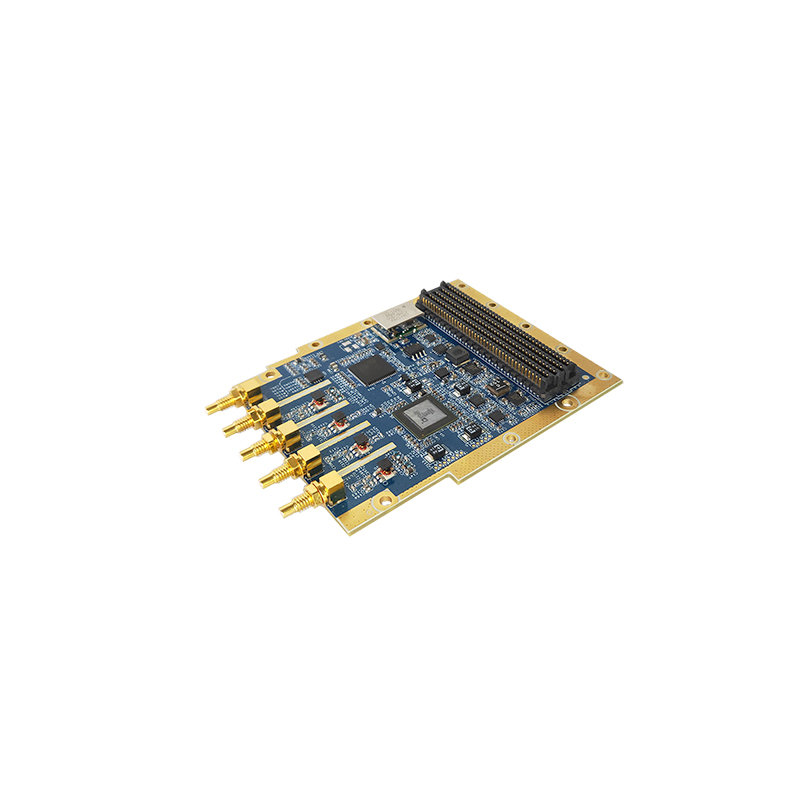

产品简介

QT7536RF是一款集成RFIC技术和FMC接口的射频模块，频率范围覆盖300MHz~6GHz。模块采用ADI公司RFICAD9371芯片，具有两个接收和两个发送通道，可做为经济高效的实验平台，具有高达100MHz的Rx和250MHz的Tx瞬时带宽，及更高的灵敏度，动态范围和IP3性能（三阶交调截取点）。可应用于广泛领域，包括SDR（软件定义无线电），蜂窝，WiFi，ISM应用，专有或通用无线电等。借助QT7536RF，设计人员可以快速轻松地使用AD9371进行原型验证和设计。

QT7536RF板卡的电气与机械设计遵照FMC标准(ANSI/VITA57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。前面板I/O装配5个SSMC同轴连接器，进行射频信号的接收和发送，以及时钟信号引入等。QT7536RF设计了风冷和导冷版本，可适应于坤驰的多种载板以及市面上的常规FPGA载板，如QT7020及Xilinx和Altera等通用载板。

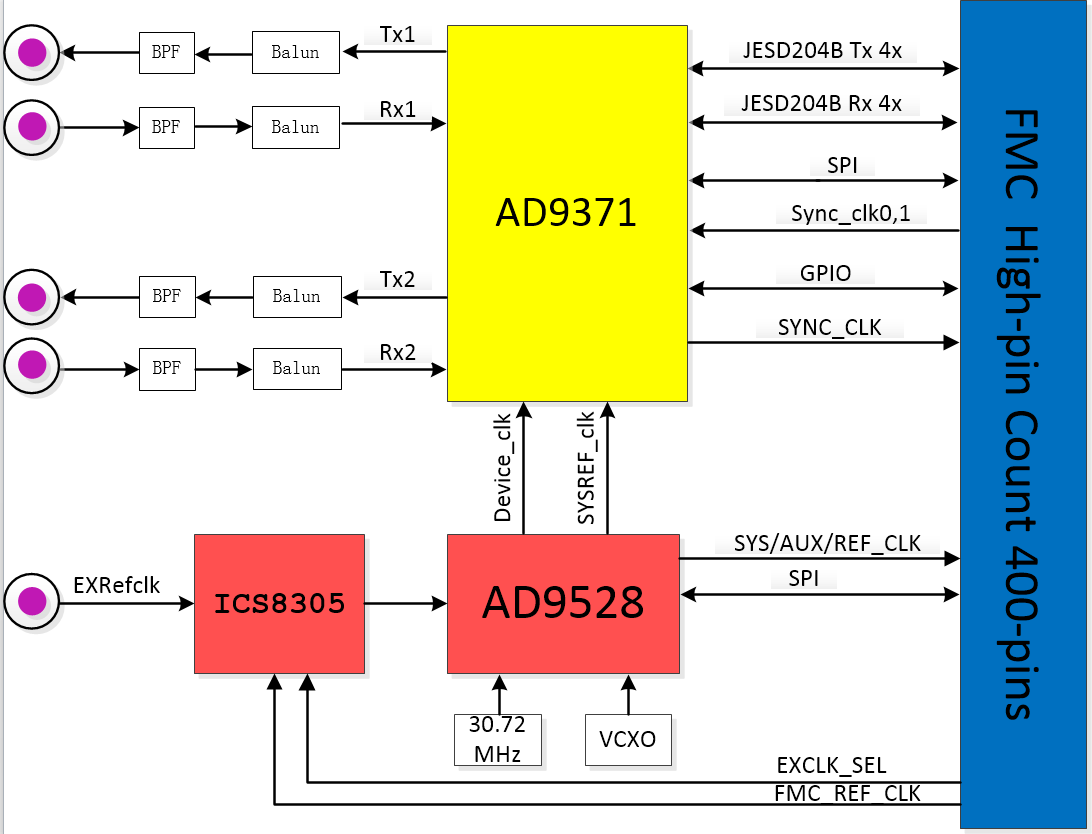

系统框图

技术规格

• ——频率范围为300MHz~6GHz；

• ——灵活的12位ADC和10位DAC；

• ——2个Tx，2个Rx，半双工或全双工，支持TDD和FDD；

• ——完全一致的2x2MIMO功能；

• ——RF 端口：50 匹配；

• ——Rx BW：8MHz-100MHz ；

• ——Tx BW：高达250MHz；

• ——带2个输入的观察接收器（ORx）；

• ——23dBm@2570-2620MHz，band38 LTE；

• ——23dBm@5.18~5.825GHz，802.11；

• ——10dBm@0.3~6GHz 其他调制（P1dB 17dBm）

• ——支持Internal和External LO；

• ——支持Internal＆External参考时钟；

• ——支持多芯片（模块）基带同步；

• ——包括过滤器，band38和802.11的PA；

• ——JESD204B数字接口；

• ——工作温度：商业级0℃～+70℃ ，工业级-40℃～+85℃；

应用领域

• ——SDR

• ——WiFi

• ——WiMAX

• ——ISM

• ——专有和通用无线电

客户价值

• ——快速交付

• ——可维护性好

• ——易于集成

• ——经济的射频方案选择

其他支持

• ——提供Verilog bit文件

• ——开源的C/C++参考例子

• ——JESD204B Core，可包括BSP
