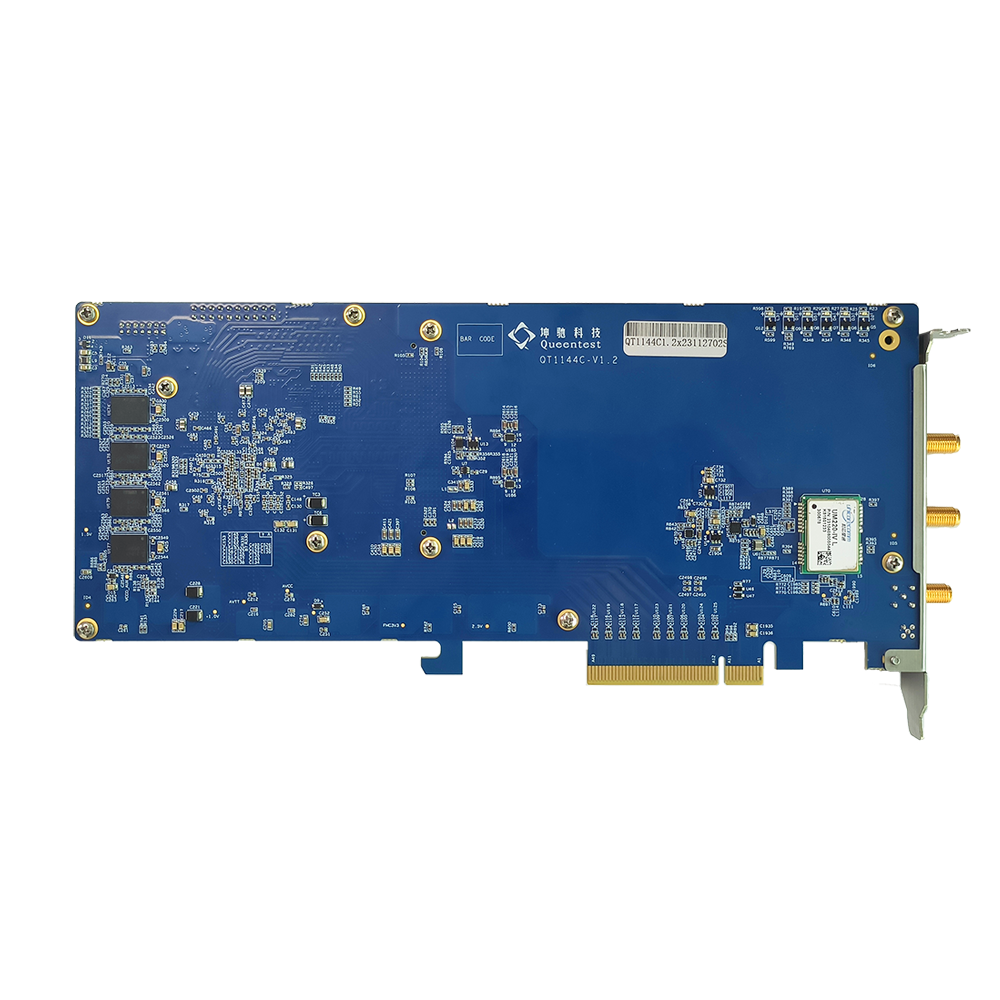

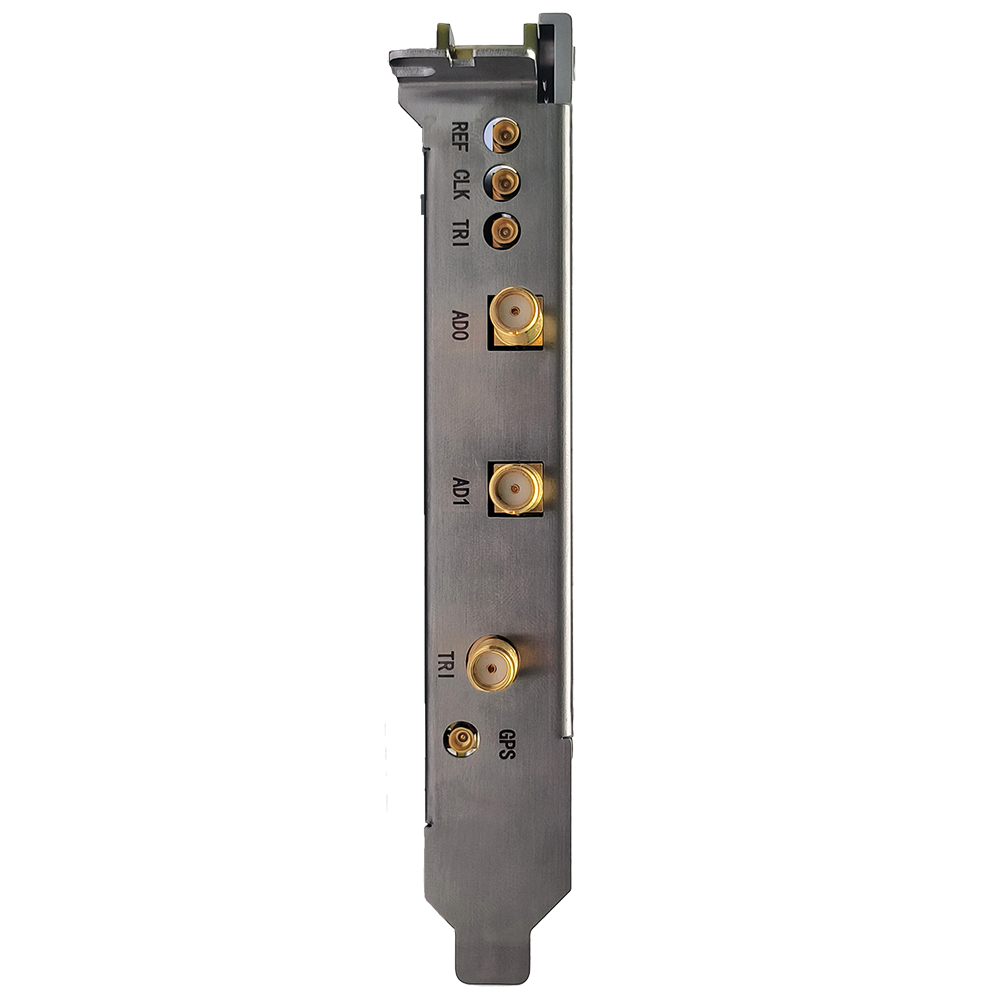

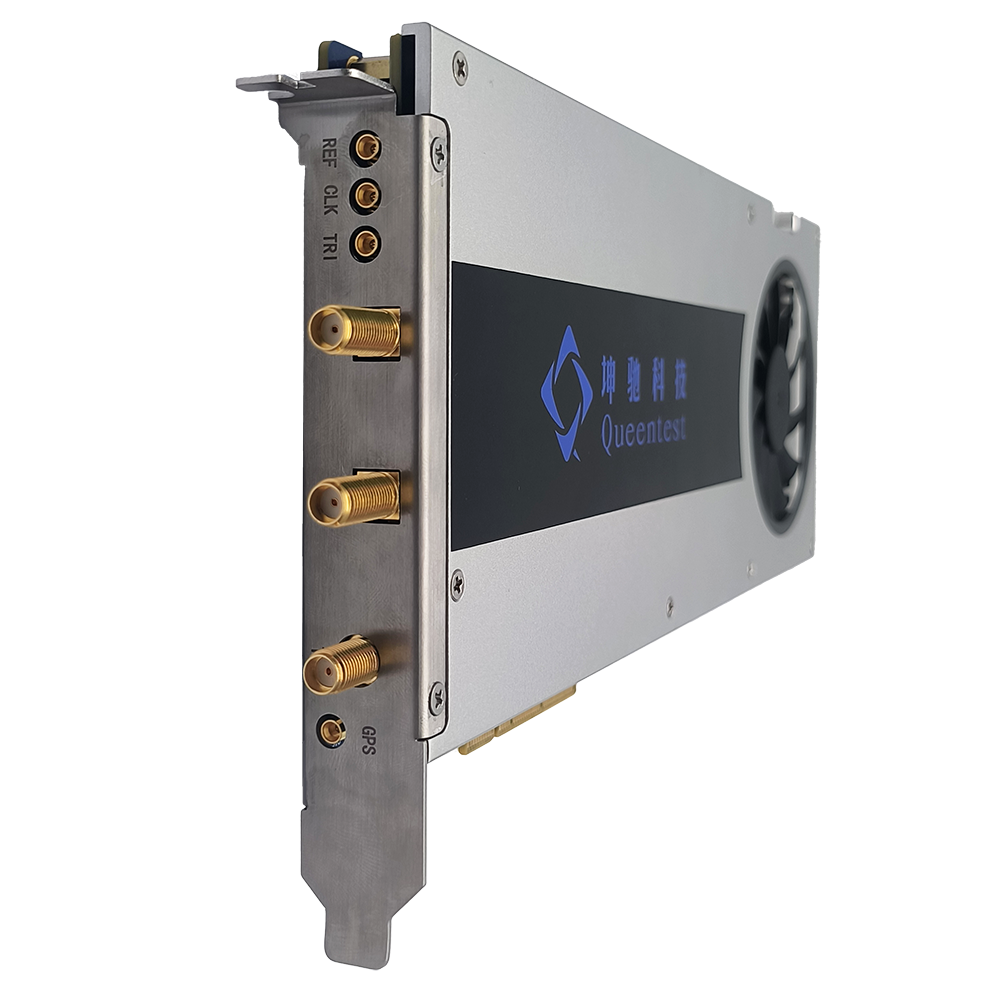

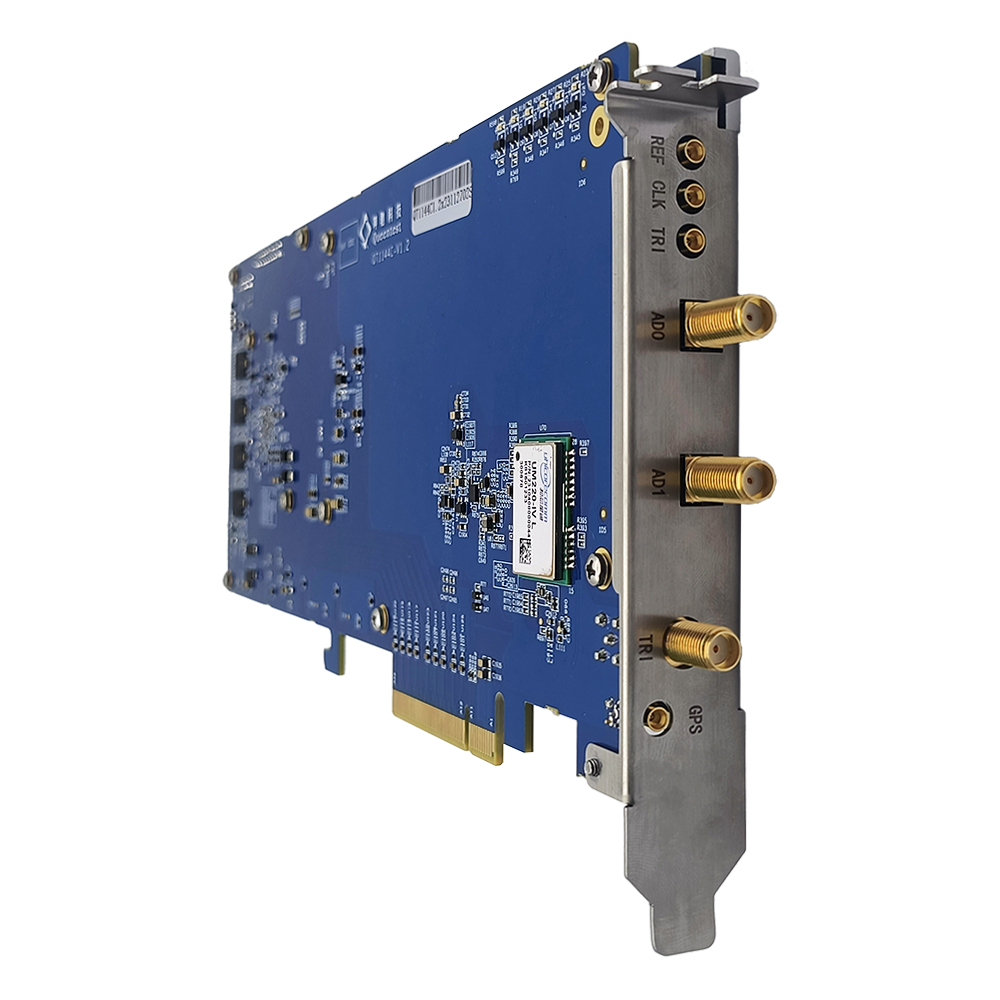

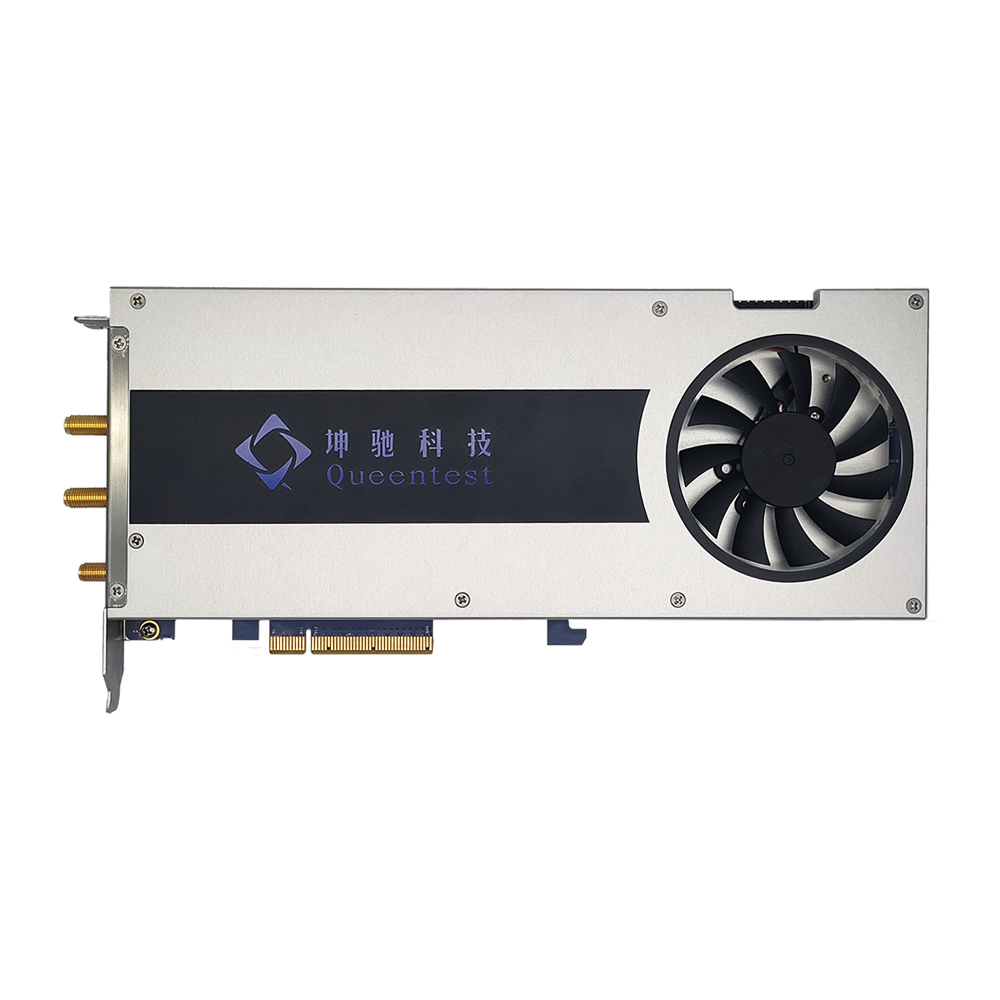

产品简介

坤驰科技自主研发的QT1149是一款同时具备直流耦合程控放大器和支持双极性宽带信号输入的高速数据采集卡。板载FPGA具备实时信号处理能力，具备8bit,双通道1.5GS/s或单通道3GS/s高采样率的特性，这些特性使QT1149成为飞行时间质谱、激光雷达、分布式光纤传感等领域进行信号采集和分析的理想工具。QT1149提供快速的PCI Express 2.0 x8数据传输接口，以及灵活配置的硬件组合，获得性能、功耗和成本之间的最佳平衡，也便于嵌入进用户系统。

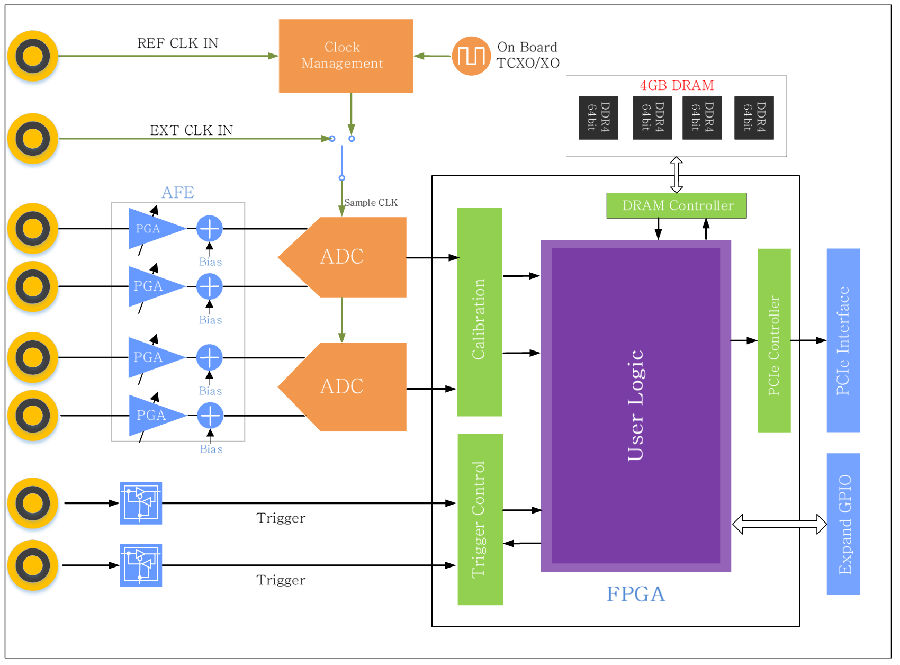

系统框图

技术规格

—— 最大支持2通道同步采集

—— 双通道1.5GS/s或单通道3GS/s采样率

—— 8bit转换精度

—— -3dB带宽：DC～1GHz/DC～2GHz

—— 支持DC流耦合，50Ω阻抗输入

—— 支持程序控制直流偏置电压，调整范围达到满量程

—— 输入量程档位：±50mV、±100mV、±200mV、±500mV、±1V、±2.5V可调

—— 支持内部时钟或外部参考时钟输入输出

—— 支持软件触发、外部触发、通道触发功能

—— 支持多通道同步

—— 支持多板卡同步

—— 4GB板载内存

—— PCIe x8 Gen2数据传输接口，连续传输率≥2.8GB/s

—— FPGA定制应用，支持FPGA二次开发

应用领域

—— 各类光电应用：激光雷达、光纤传感

—— 飞行时间质谱

—— 超声成像/NDT

—— 雷电监测

—— 医疗成像

—— 瞬态信号采集

软件支持

设备驱动

QT1149提供64位驱动程序。

Windows支持Windows10，Windows11，Windows Server 2019等主流版本。

Linux系统支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系统以及国产化系统。

采集控制软件

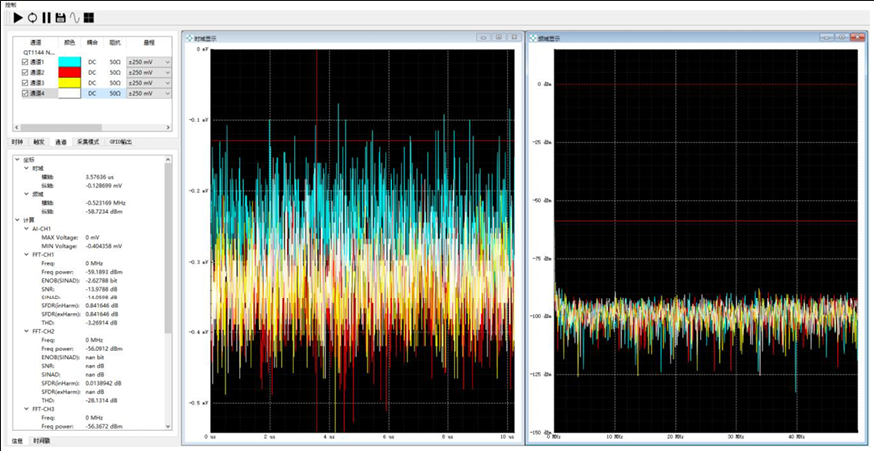

  QT Signal View是一款操作简单、界面简洁的数字化仪上位机软件，用于查看、记录和处理采集的信号。QT Signal View可以在不需要代码编程的情况下立即开始信号采集任务。在将硬件设置以简洁直观的形式呈现出来的前提下，QT Signal View还具备信号采集和播放、数据处理、波形显示、文件存储、文件导入和导出等功能。除此之外，QT Signal View还通过快速处理计算出信号的各项指标性能，显示在上位机软件的信息页面。

QT Signal View界面

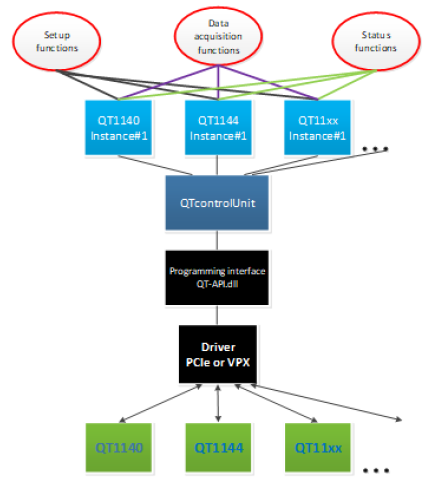

软件开发包（SDK）

  QT1149提供计算机上使用的开发包，通过软件编程实现对板卡功能的控制，提供开发接口文档说明以及例程参考，能够快速的将板卡功能集成到具体应用场景系统中。

开发语言支持C/C++、C#、Python、Matlab等主流开发语言，支持Visual Studio、Visual Code 、QT Creator等多种开发环境。

主要性能与指标

客户价值

—— 兼顾微弱信号和大动态范围信号采集

—— 板载FPGA可定制集成实时信号处理模块：如累加、峰值检测、FFT、数字滤波等

—— 支持直流偏置控制，提高单、双极性高频脉冲信号采集精度

—— 灵活的配置方案

—— 大容量板载存储器

—— 缩短开发时间，加快上市速度

—— 可定制开发的高级触发功能

—— 可集成满足OEM领域应用的实时信号处理模块：如累加、峰值检测、及FFT等
