产品简介

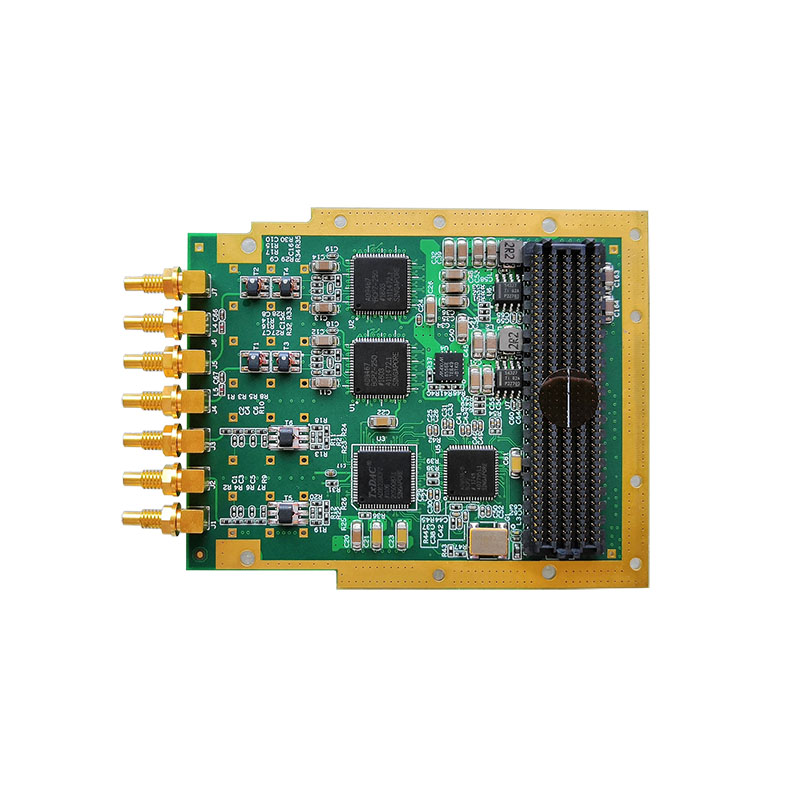

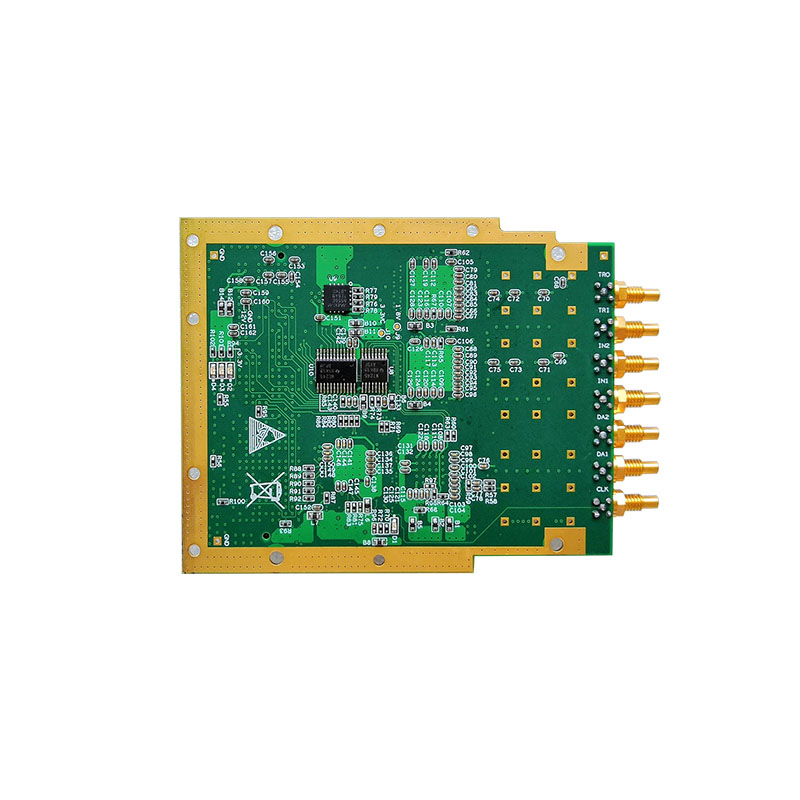

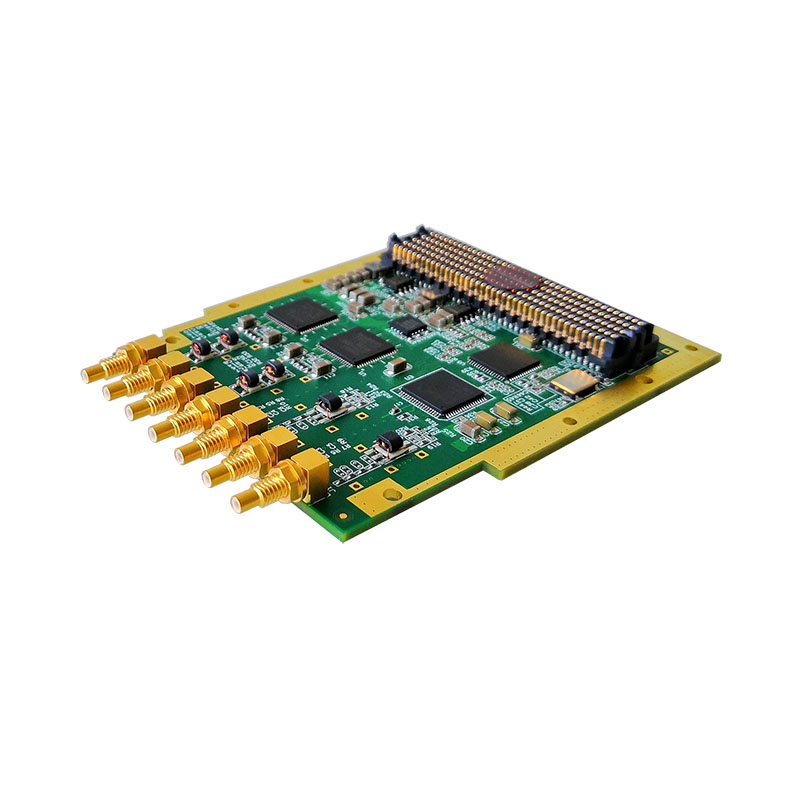

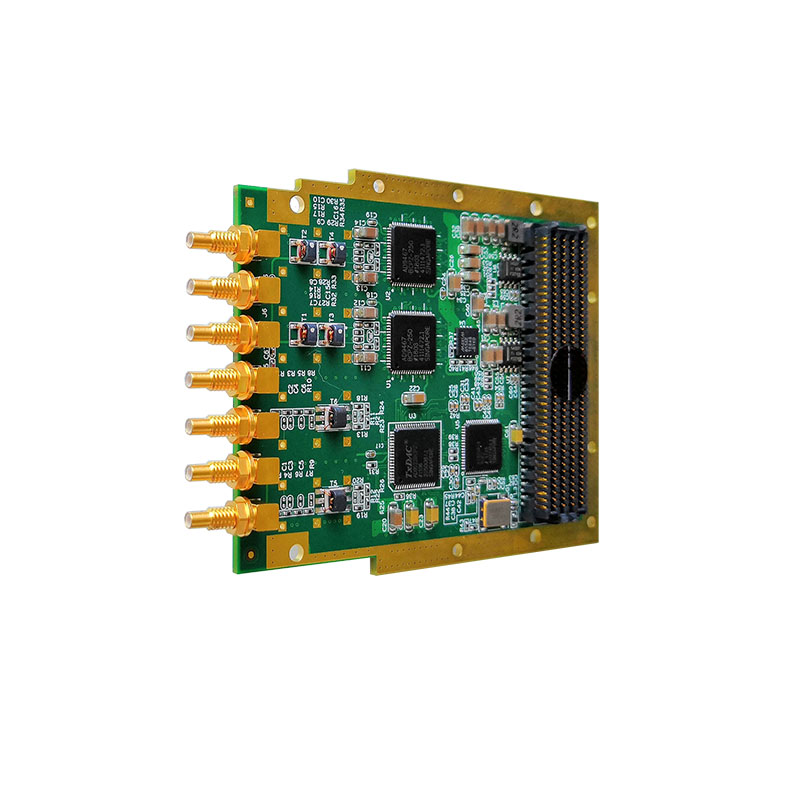

QT7350 是基于ADI 公司的16bit-250MS/s 高速模数转换器AD9467BCPZ-250 和16bit-500MS/s
（可插值到 1.0GS/s）高速数模转换器 AD9122BCPZ 设计的标准单槽位、支持导冷结构的 FMC 子卡；QT7350 最大支持 2 通道 ADC 输入，2 通道 DAC 输出，输入输出阻抗均为 50 欧姆，交流耦合方式。

QT7350   支持外部触发输入和内部触发输出；时钟模式支持内部参考时钟输入、外部参考时钟输入、外部采样时钟输入三种，时钟选择可通过 SPI 总线配置实现。

QT7350 的电气与机械设计依据 FMC 标准（ANSI/VITA 57.1），支持导冷，能够满足用户在特殊环境下的使用需求。

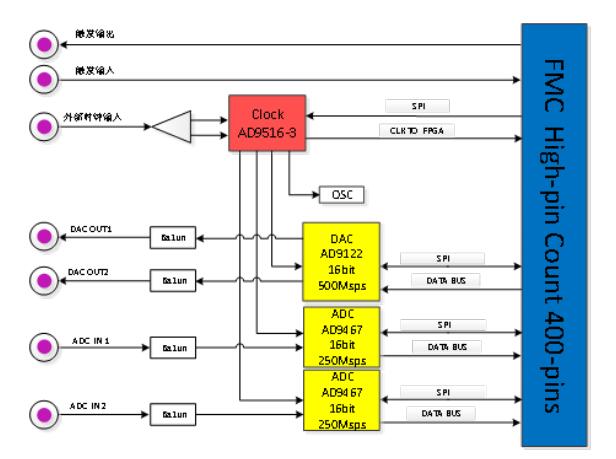

系统框图

技术规格

• —— ADC采用2颗ADI的AD9467BCPZ-250，2通道250MS/s，16bit；

• —— DAC采用1颗ADI的AD9122，2通道，500MS/s，16bit；

• —— 时钟采用AD9516-3，支持板上时钟和外部时钟；

• —— 共7个SSMC接口，1个FMC/HPC接口；

• —— 兼容FMC/LPC接口，但只支持ADC功能，无法支持DAC功能；

应用领域

• —— 软件无线电

• —— 高速通信协议分析

• —— ATE设备等

• —— 多载波、多模式蜂窝基础设施基站的反馈路径

•


其他支持

• —— 用户手册

• —— 针对Kintex-7，Virtex-7系列的可参考Vivado工程
