芯片选型心得

文章出处:坤驰科技网责任编辑:坤驰科技研发部作者:坤驰科技人气:-发表时间:2015-08-26 17:41:00

针对TPS7A4700与TPS7A7100

  首先我的目的是给AD9912芯片供电,需要3.3V和1.8V的电压源。现能提供+5V的电压。将问题转化成:通过某种芯片将5V电压转换成3.3V和1.8V的电压。
  经过资料的搜索后选出两种芯片可以满足要求:一种是TPS7A4700一种是TPS7A7100。终是选择哪一种呢?这就需要仔细的研究其datasheet,看哪一种芯片功能特性更合适。下面我将我的选型方法简要给大家分享一下。

比较依据

TPS7A4700

TPS7A7100

Output Voltage Range:

+1.4 V to +20.5 V

0.9 V to 3.5 V

VIN Range

+3 V to +36 V

1.5 V to 6.5 V

Output Voltage Noise

4.17 μVRMS (10 Hz, 100 kHz)

100 Hz to 100 kHz RMS Noise

0.9 V: 36.26 μVRMS

1.2 V: 39.57 μVRMS

3.3 V: 84.67 μVRMS

Output Curren

1 A

1 A

Dropout Voltage

307 mV at 1 A

140 mV at 1A

Package

5-mm × 5-mm QFN

3-mm × 3-mm QFN-16 and 5-mm × 5-mm QFN-20 Packages

Electrostatic Discharge Rating

1KV

2 kV

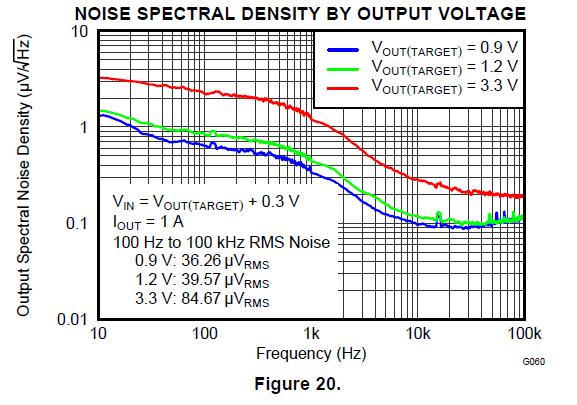

  上图幅图片是TPS7A4700芯片的噪声与频率关系图第二幅图是TPS7A7100的噪声频率关系图。
  综上比较可得,TPS7A7100和TPS7A4700都能同时满足初5V转3.3V和1.8V的应用要求,经过价格对比相差不大。TPS7A7100是低压差的线性稳压电源模块,而TPS7A4700是低噪声的射频线性稳压电源模块。因为我们是给ad9912供电,所以对噪声方面要求比较高。所以终确定选用TPS7A4700。
  我们这里是北京坤驰科技有限公司,专注于做高速数据采集卡。这里有很专业的工程师,设计的电路中每一个小芯片,电容电阻都是经过精心选型,匹配后选择优的方案做出的产品。如果您有关于高速采集方面的知识需要咨询或者需要采集卡方面的产品请联系北京坤驰科技有限公司,这里的工程师会为你量身设计稳定,可靠,性能良好的电路。还会为你提供软件逻辑方面可靠的解决方案。
