QT7133-FMC AD子卡 QT7133-FMC AD子卡
具备1路高速3.6GS/s采样或2路高速1.8GS/s采样;12bit ADC通道;全功率带宽可达2.8GHz
  • 产品咨询:李工
  • T:186 1200 3632(微信同号)
  • E:info@queentest.com
  • 服务热线:010-82894332-808
李工 码上联系

产品简介

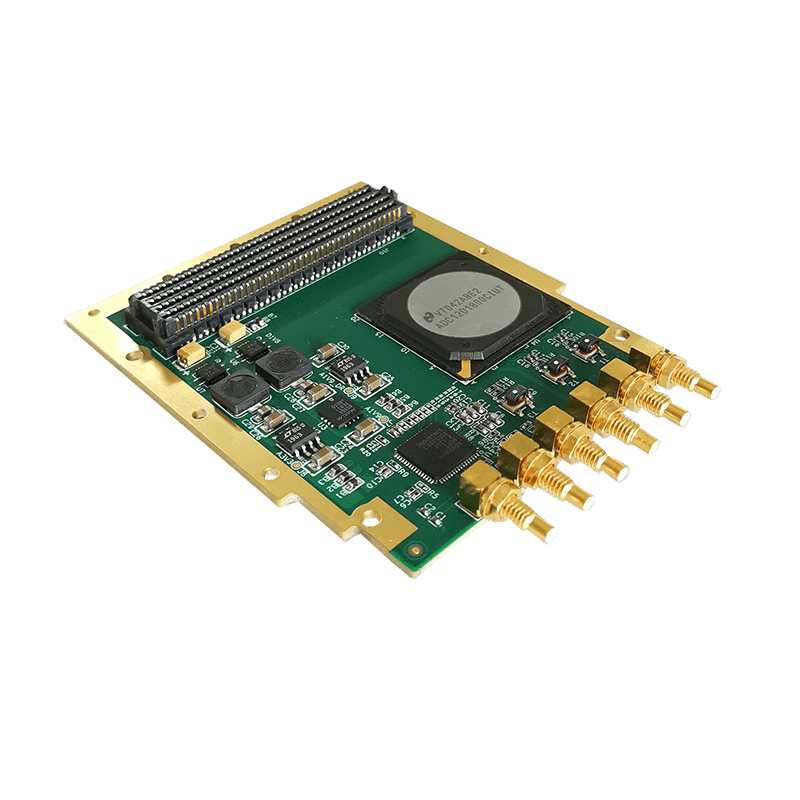

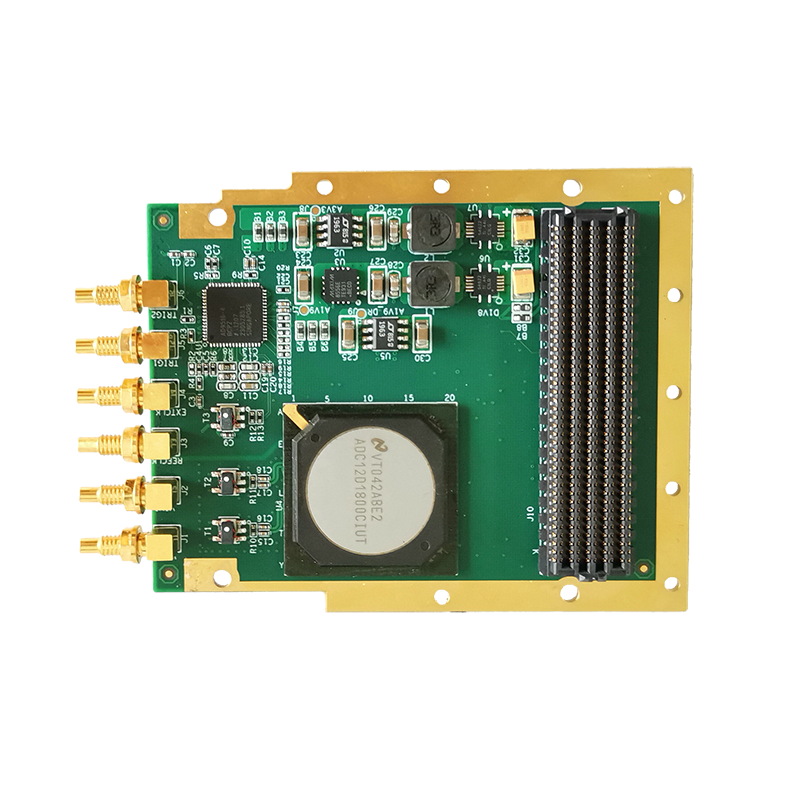

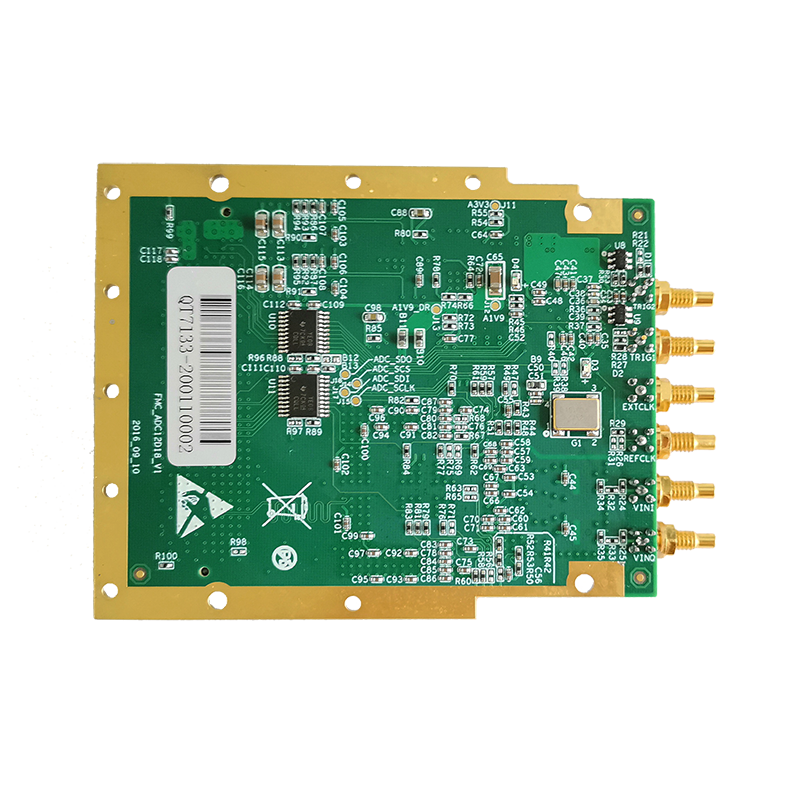

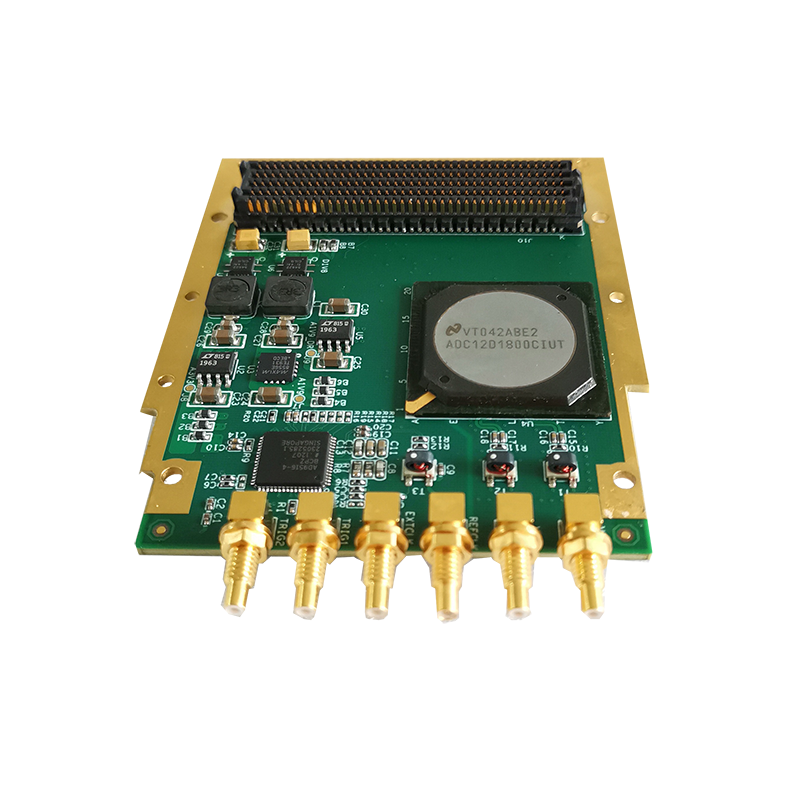

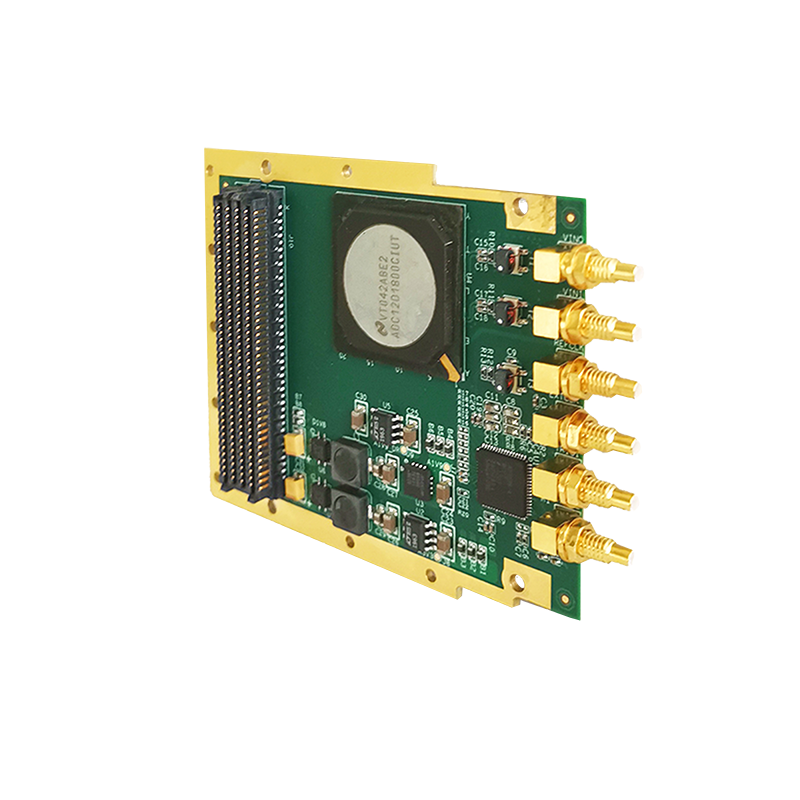

QT7133是一款高分辨率、高采样率ADCFMC子板。它提供2路12位1.8GS/s或1路3.6GS/sA/D通道,全功率带宽可达2.8GHz。本产品是基于TI公司ADC12D1800模数转换芯片而设计。板卡支持2路触发输入/输出通道;时钟模式支持内部参考时钟、外部参考时钟和外部采样时钟输入等多种模式。

QT7133板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1),通过一个高密度连接器(HPC)连接至FPGA载板。前面板I/O装配了6个SSMC同轴连接器。QT7133支持导冷结构,可适应于坤驰的多种FPGA载板,如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板,以进行高性能的算法计算。

62

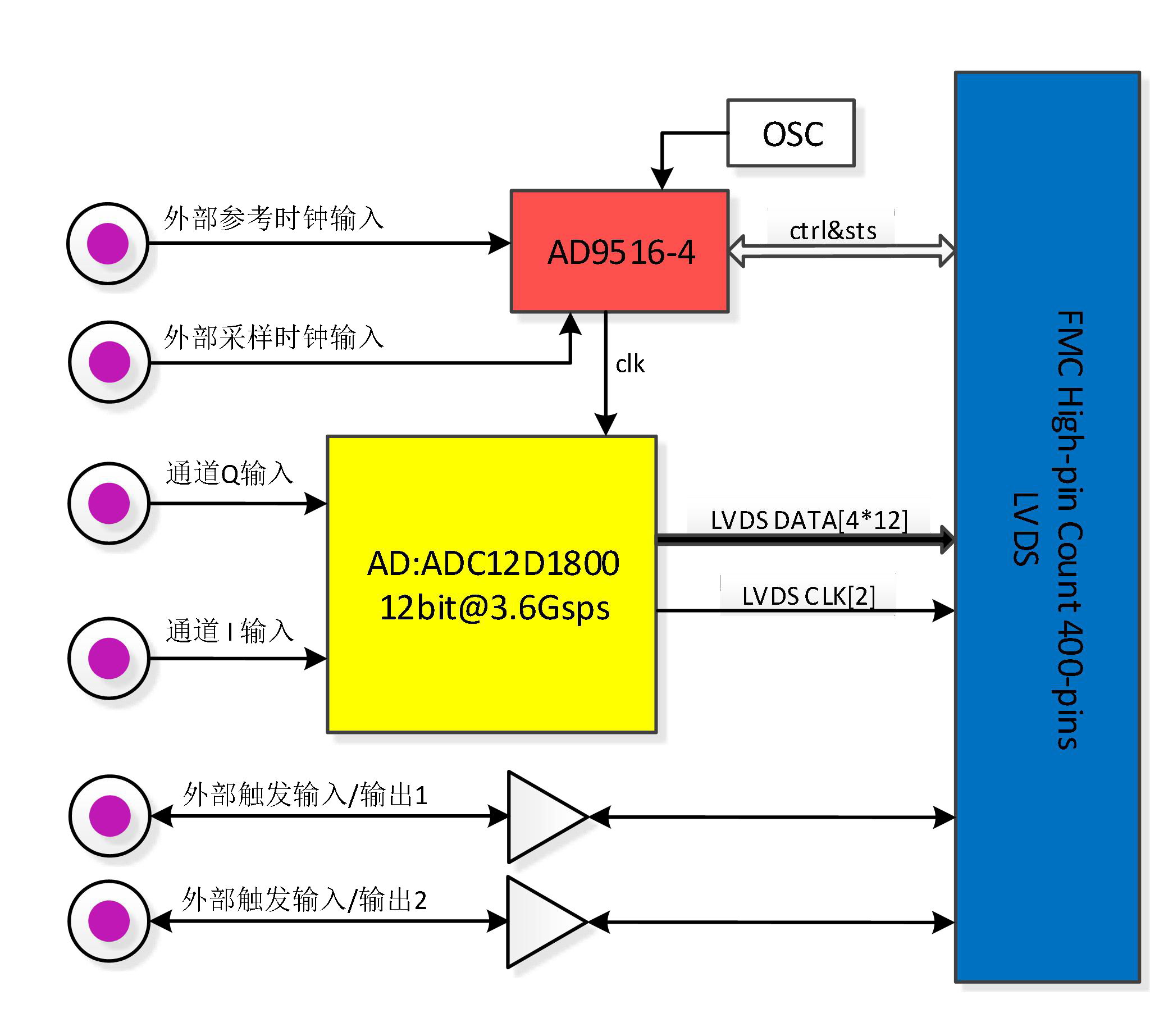

系统框图

技术规格

—— 6个SSMC的连接器,其中2个分别为模拟信号输入1(INQ)和模拟信号输入2(INI);2个是外部触发输入/输出信号(TG1和TG2);一个为外部参考时钟输入(RCK);一个是外部采样时钟输入 (CLK)。

—— 采样频率:12bit,2通道1.8GS/s或1通道3.6GS/s。

—— 带宽:全功率带宽2.8GHz。

—— 适应范围:完全符合Vita57.1规范,包括结构件,子卡尺寸,面板连接器,正反面器件的限高等,大大提供了子卡的通用性和适配性。

—— 散热方式:导冷。

—— AC耦合输入。

—— 时钟选择灵活:内部时钟、外部时钟选择可由载板控制。

—— HPC高引脚数连接器。

—— 工作温度:商业级0℃~ +70℃ ,工业级 -40℃~ +85℃。

应用领域

  • —— 软件无线电

  • —— 宽带MIMO应用

  • —— 数字波束成形

  • —— (雷达/声纳)电子战

  • —— 物理实验

  • —— 信号智能

  • —— 航空航天和测试仪器

其他支持

  • 提供Verilog bit文件

  • 开源的C/C++参考例子

>
