产品简介

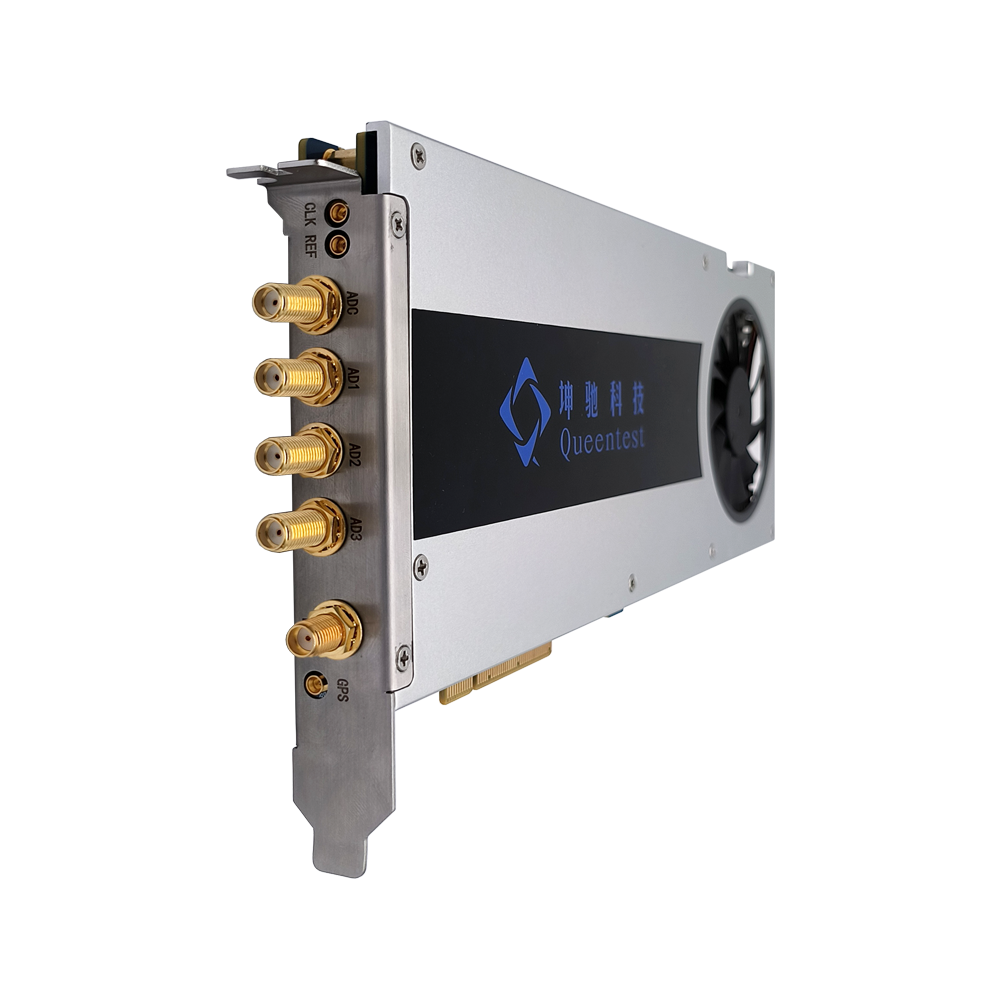

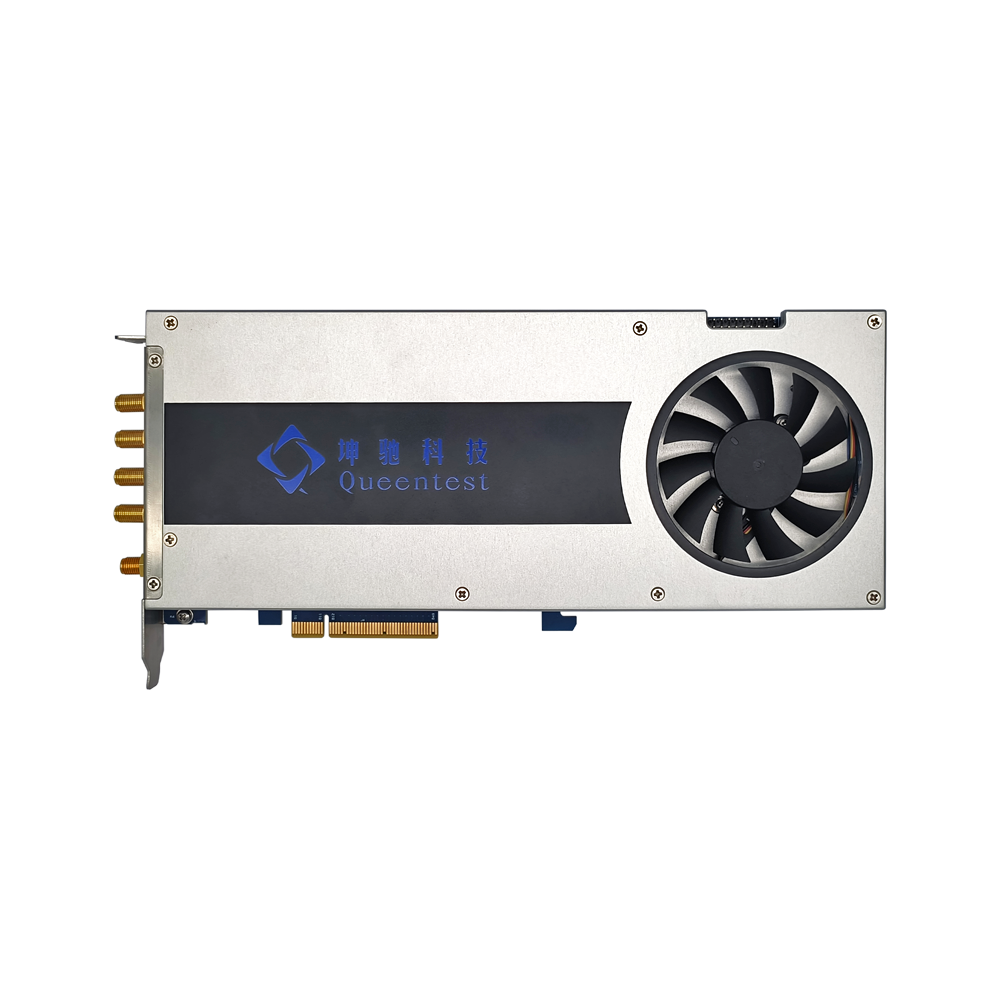

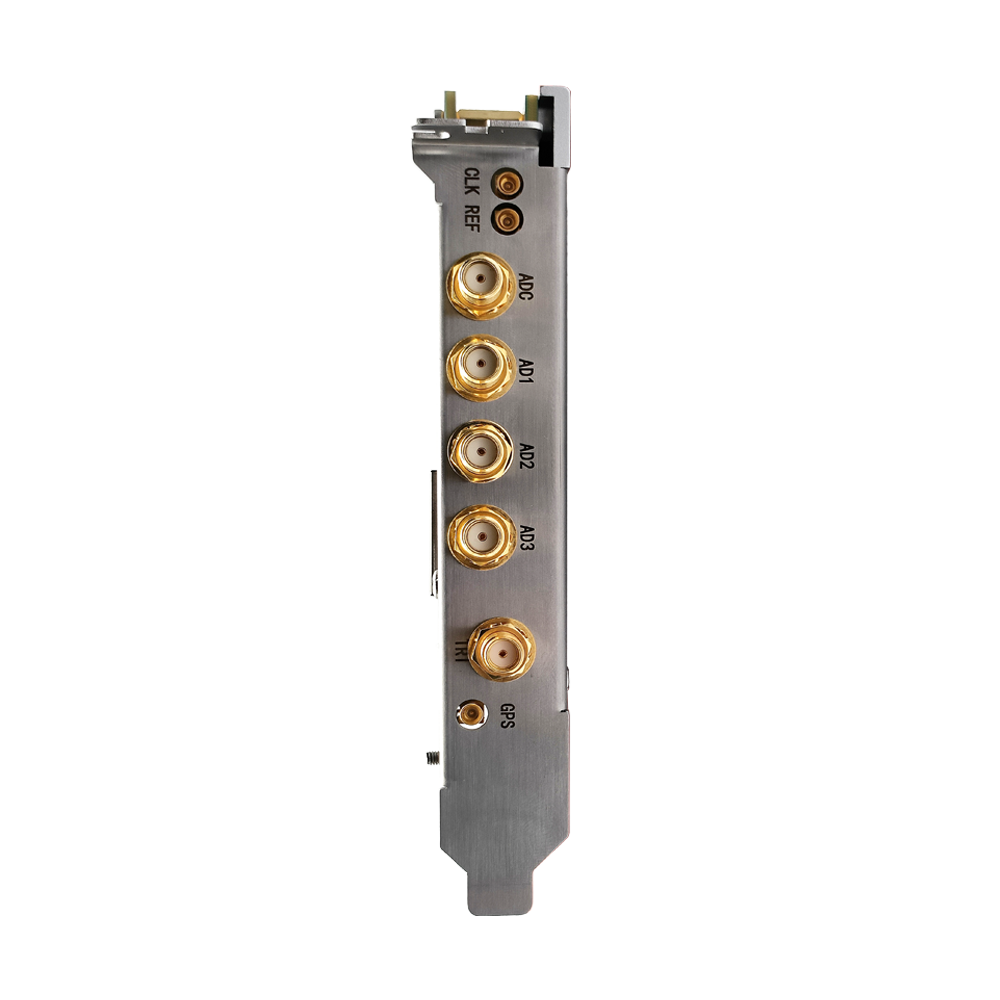

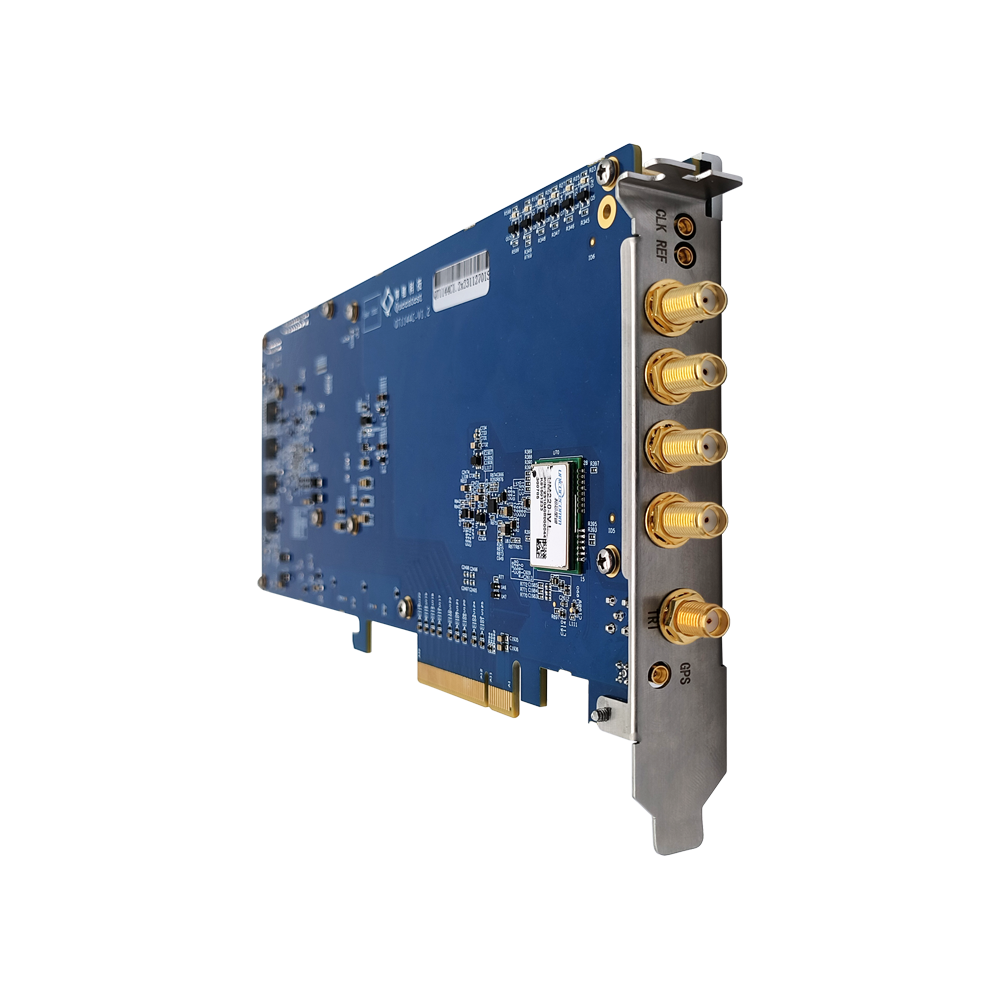

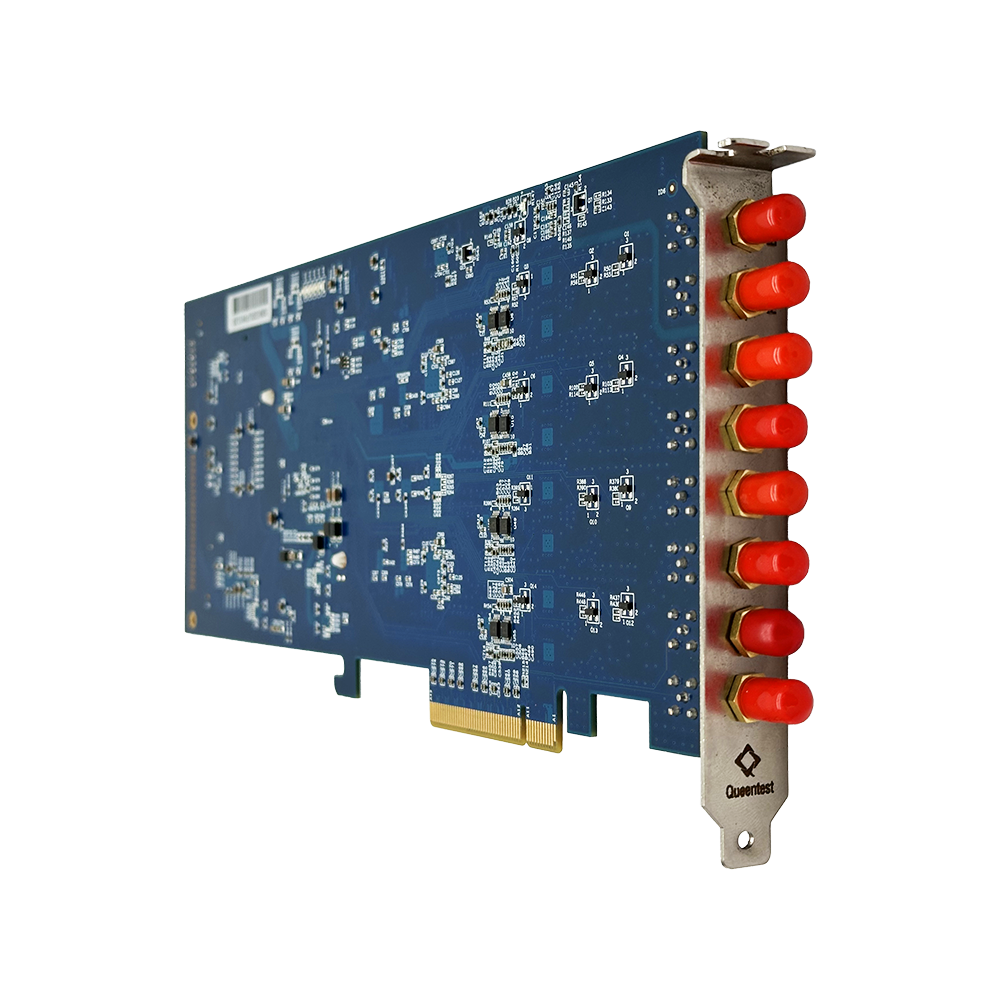

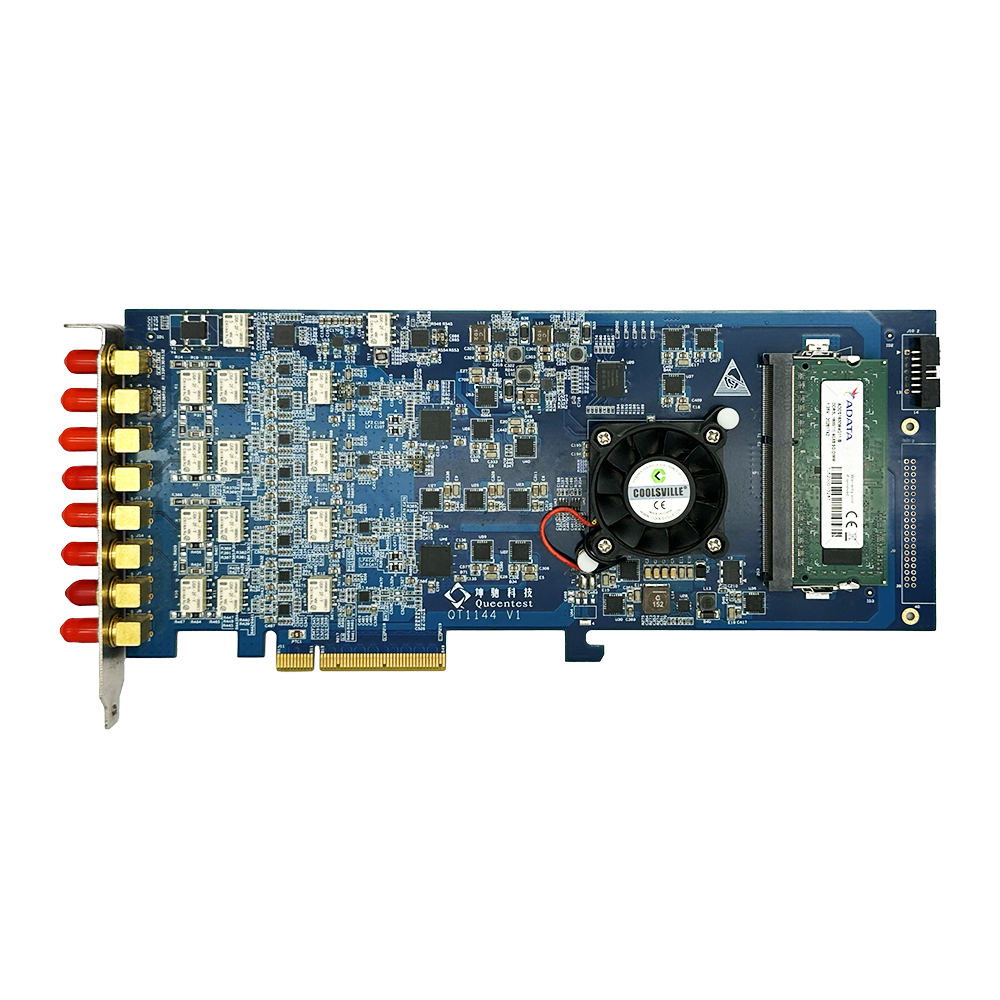

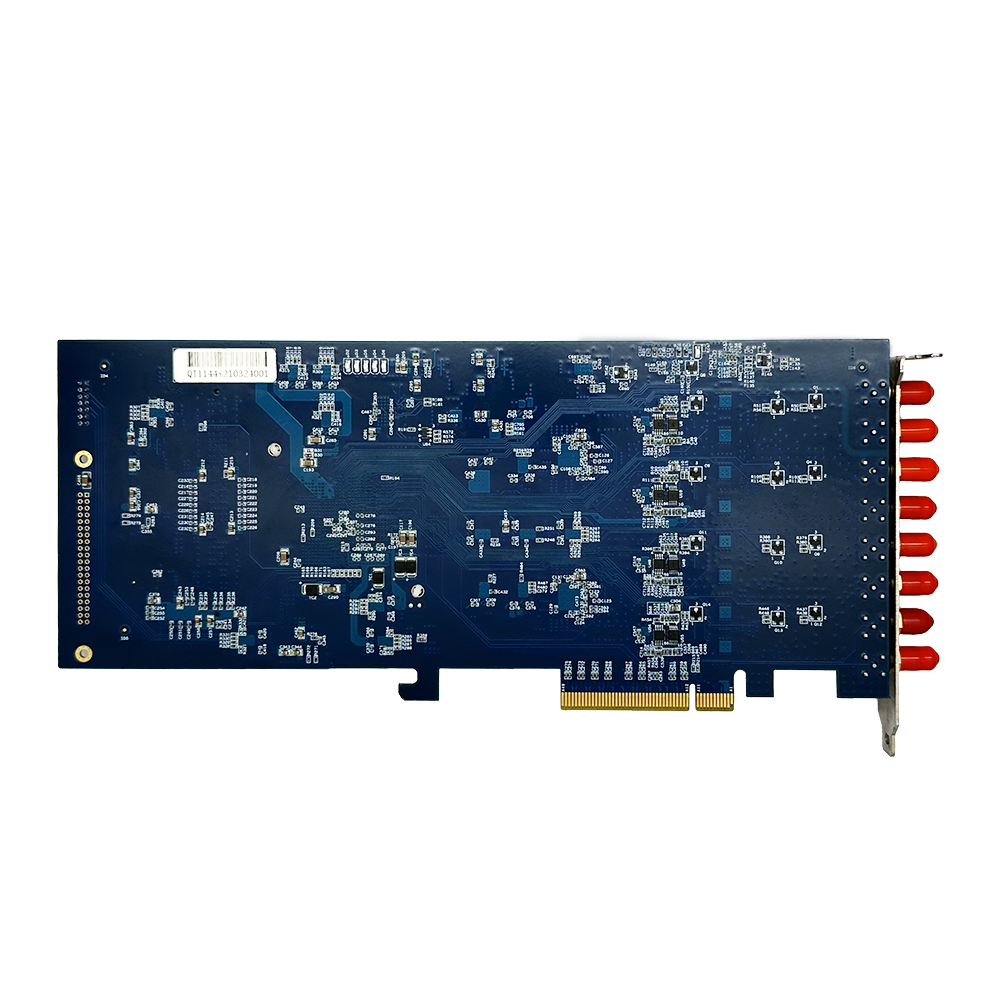

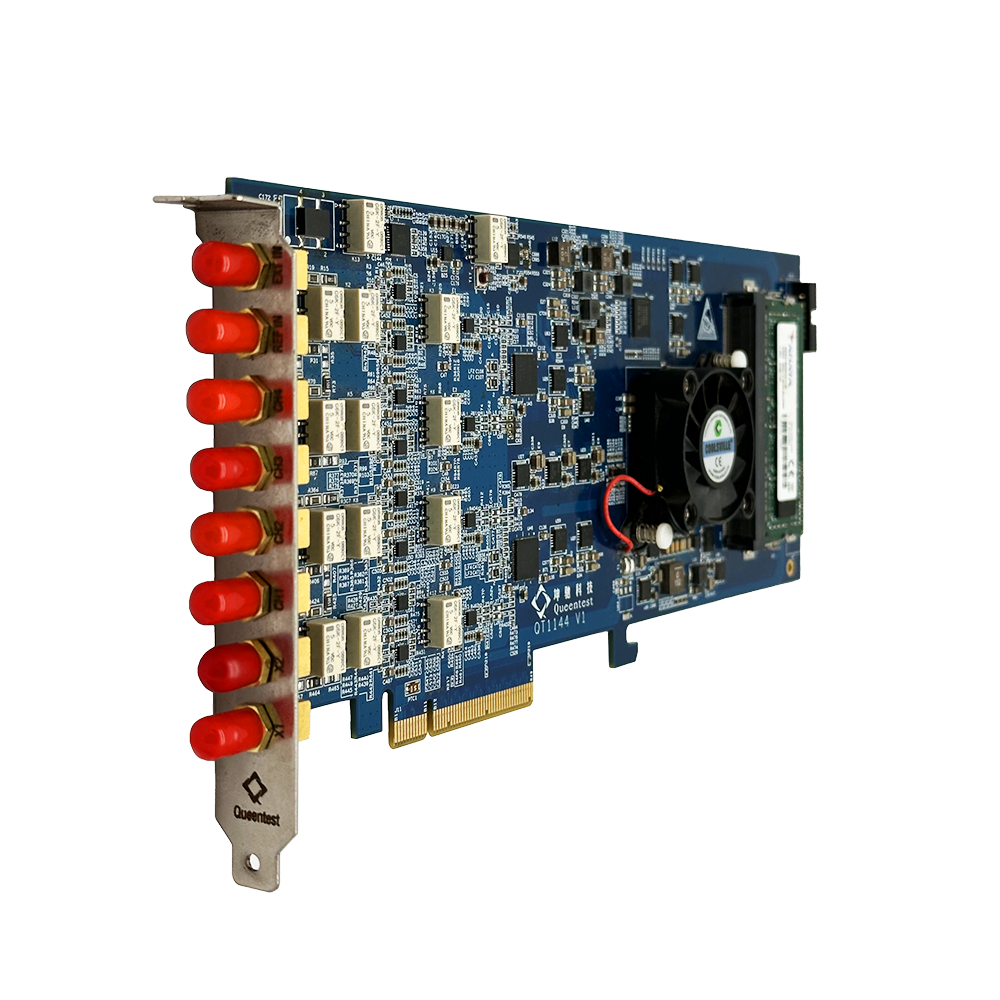

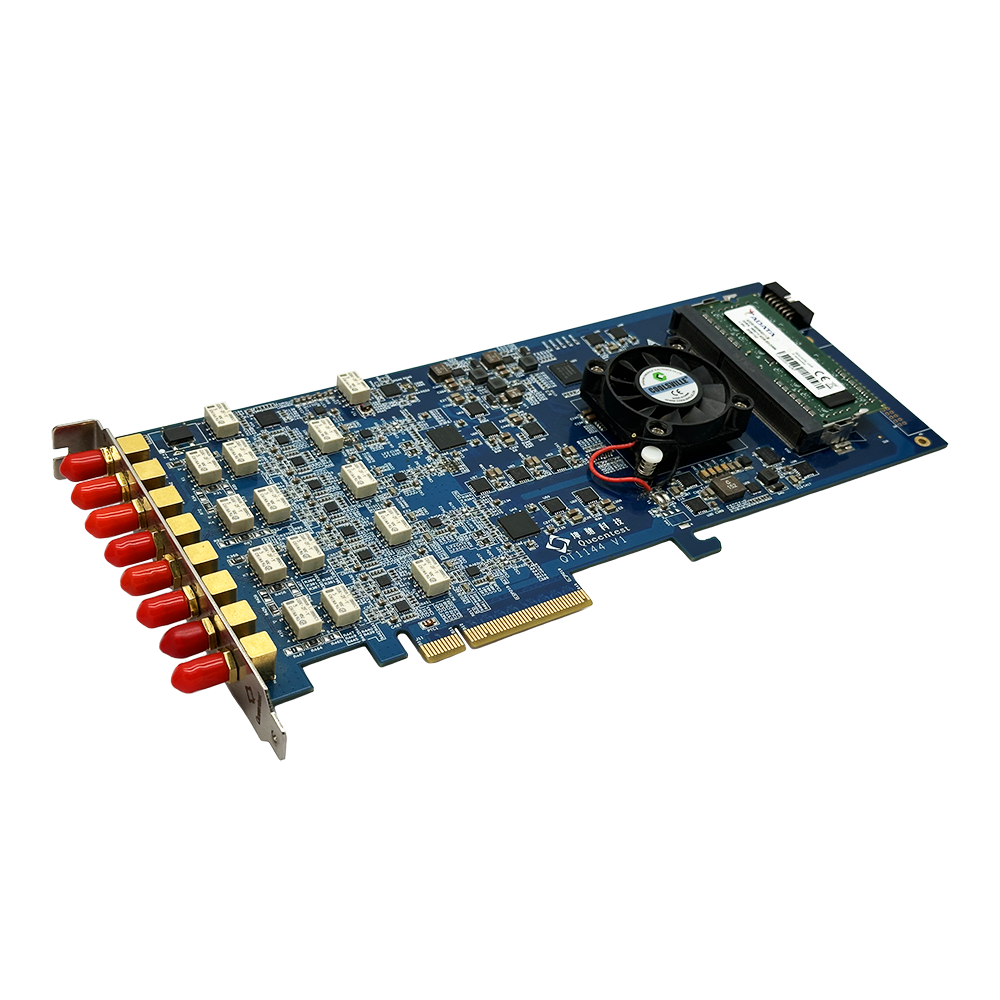

坤驰科技自主研发的QT1144是一款同时具备直流耦合程控放大器和支持单、双极性宽带信号输入的高速数据采集卡；板载FPGA具备实时信号处理能力，这些特性使QT1144成为激光雷达、光电倍增管应用以及光纤传感等领域进行信号采集和分析的理想工具。QT1144提供快速的PCIExpress2.0x8数据传输接口，以及灵活配置的硬件组合，获得性能、功耗和成本之间的佳平衡，尤其适合于OEM应用。

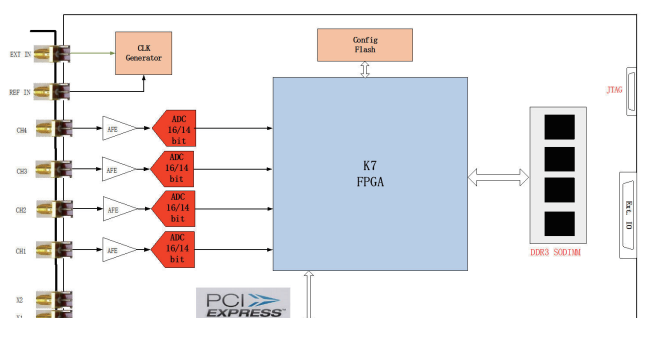

技术规格

●最大支持4通道同步采集

●最高250MSPS采样率

●16bit/14bit转换精度

●支持交/直流耦合，50欧姆输入阻抗

●支持4档位程控增益控制

●板载4GBDDR3存储器

●支持外部触发输入或输出，支持高级触发功能

●支持多个用户自定义扩展IO

●FPGA开放的高速数据采集卡

●FPGA支持用户自定义逻辑开发

●PCIex8Gen2数据传输接口，连续传输率2.8GB/s

应用领域

●雷达采集系统

●激光雷达系统

●光纤传感系统

●光电倍增管采集系统

●扫描采集系统

●雷电定位系统

软件支持

设备驱动

QT1144VG提供64位驱动程序（32位可定制开发）。
Windows支持64位操作系统，包括Windows7、Windows10、Windows11、Windows Server2019 等主流版本（32位操作系统可定制开发）。 Linux系统支持Ubuntu，其他系统如CentOS、Redhat、嵌入式Linux系统、国产化麒麟操作 系统等可支持定制开发。

采集控制软件

QT Signal View是一款操作简单、界面简洁的直流数字化仪上位机软件，用于查看、记录 和处理采集的信号。QT Signal View可以在不需要代码编程的情况下立即开始信号采集任务。 在将硬件设置以简洁直观的形式呈现出来的前提下，QT Signal View还具备信号采集、数据处 理、波形显示、文件存储、文件导出等功能。除此之外，QT Signal View还具备快速处理计算 ADC信号的动态性能指标功能，显示在软件信息页面。

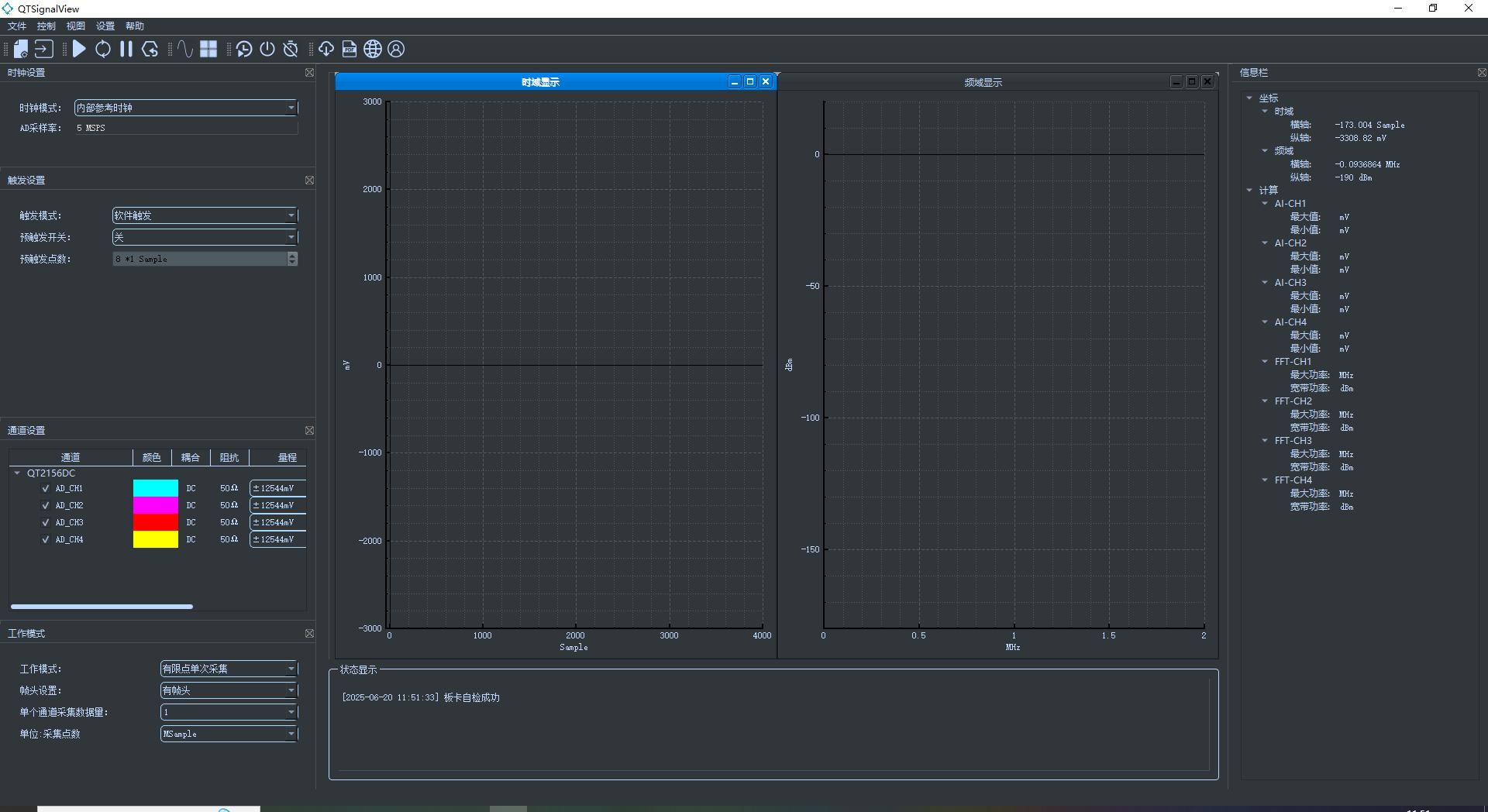

QT Signal View界面框图

软件开发包（SDK）

QT1144VG具备C/C++开发包，提供二次开发接口，通过软件编程实现对板卡功能的操作， 提供开发接口文档说明以及C/C++、C#的例程参考，能够快速的将板卡功能集成到具体应用场 景的系统中。 同时支持Python、MATLAB、LabVIEW，Java，Rust，Julia等多种语言例程定制开发，开 发人员使用对应开发语言能够快速掌握并集成到应用软件中。
