产品简介

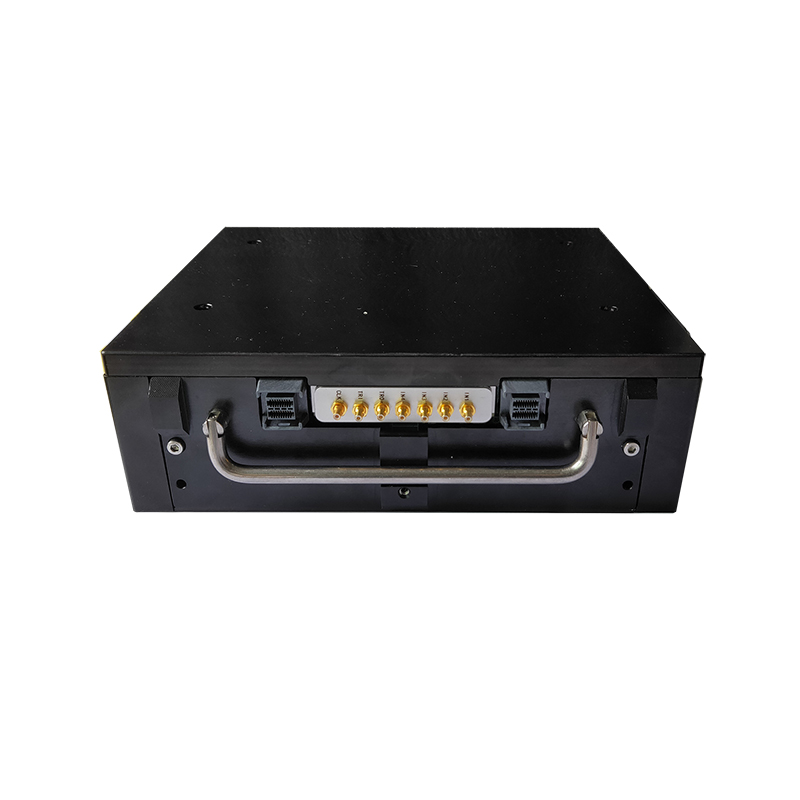

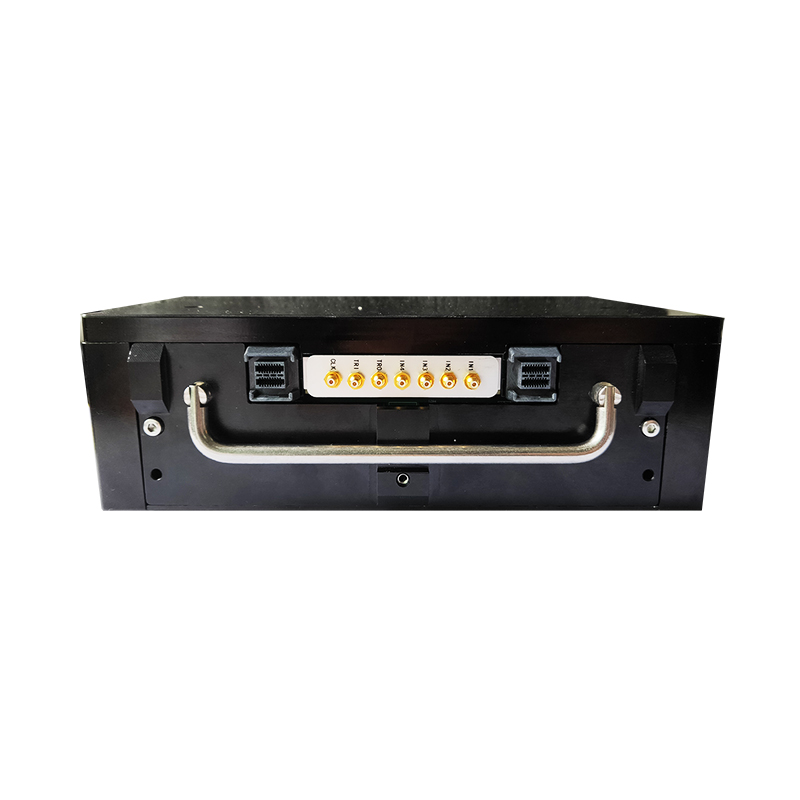

QTC4135DC是一款能支持高带宽、大容量的AD信号采集记录的便携式设备，它带有7个SSMC连接器，可以实现多路高速AD信号的采集、记录、导出等功能。其紧凑的尺寸、高可靠性的设计，使它特别适合单兵装备、车载、机载、舰载等强固型便携式高性能大容量高速数据记录合。QTC4135DC采用紧凑的8盘位标准7mm厚2.5吋SSD结构设计，单机设备配备了4个250GB的SSD，仅有两个手机平铺大小，重量小于1.5Kg。体积小巧，部署灵活方便。尽管拥有小巧尺寸，但是其卓越的采集存储速率和超大容量，相比于大型采集记录设备也毫不逊色。

技术规格

——4 路 AD 输入接口，分为主备 2 组通道，一次只能支持其中 1 组通道进行数据采集；

——IN1 和 IN3 组成主通道，IN2 和 IN4 组成备用通道；

——250MSPS 采样率（最高可支持 1GSPS），16Bit 分辨率；

——3 个适配 3.3V 电平标准的 TRIG OUT 通道；

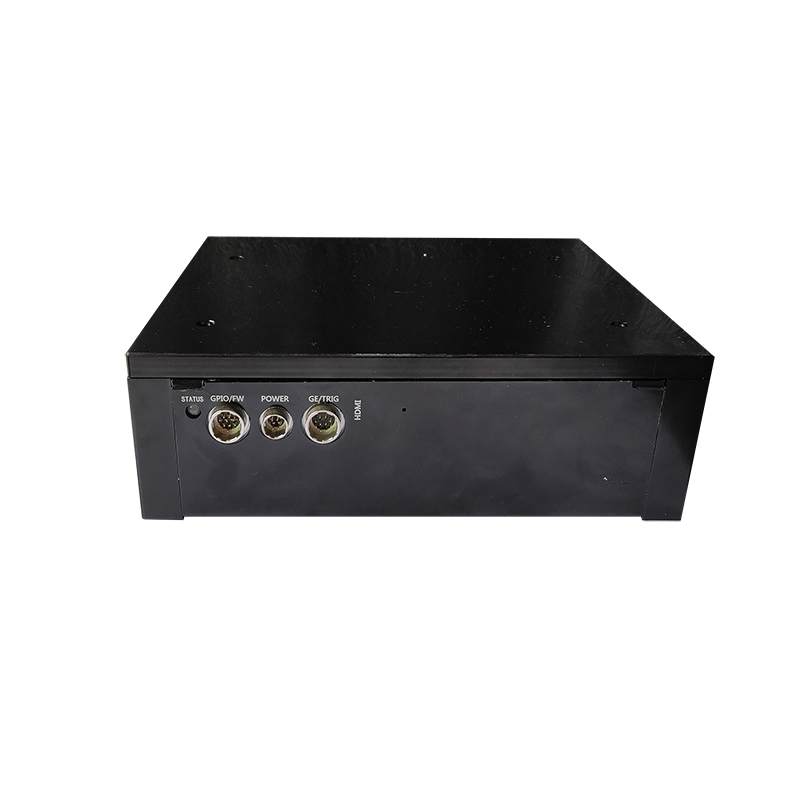

——3 个 HRS 的满足工业级标准的带锁紧功能的连接器；

POWER：6Pin（HR10A-7R-6PB）为电源口，作为 12V DC 电源的输入；

GE/TRIG：10Pin（HR10A-10R-10PB）为网口，预留有 2 个 GPIO 端口；

GPIO/FW：12Pin（HR10A-10R-12PB）为控制端口，包含一路 232，一路 422 和一路 JTAG；

——前面板 LED 指示灯。正常为蓝色，上电后检测到 SSD 状态正常后会红灯闪一下然后变回蓝灯；

——支持 4 个 SSD，存储速率最高可达 1.6GB/s；

——最大存储容量可达 8TB（4 片 2T）；

——存储模块支持网口进行数据导出；

——直流 12V 单电源输入；

——重量：<1.5kg；

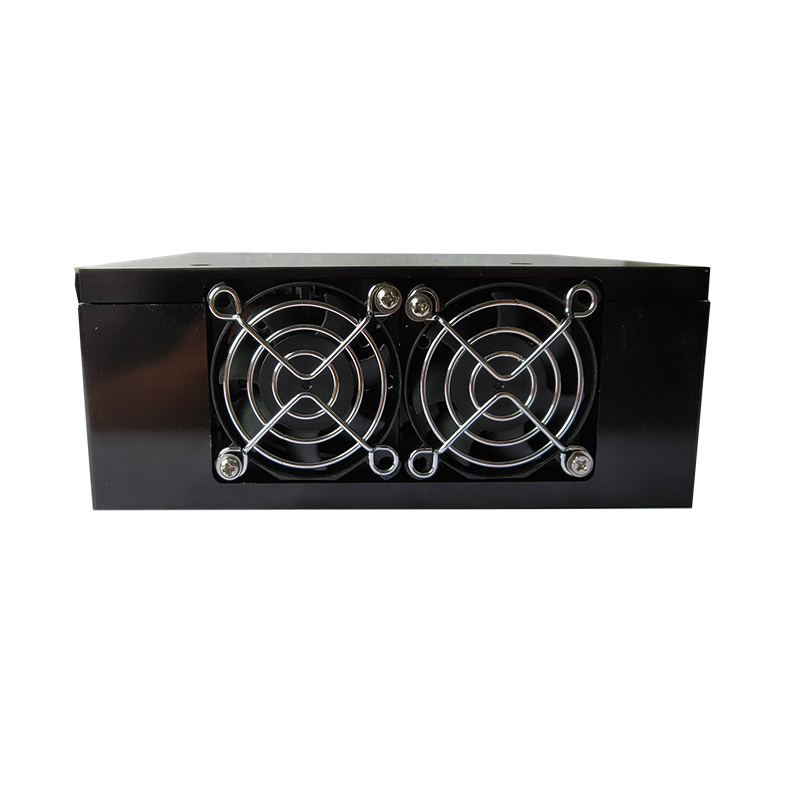

——工作温度：‐40~45°C。采用宽温 SSD，加更大风流更耐高温；

——存储温度：-50~85°C；
