产品简介

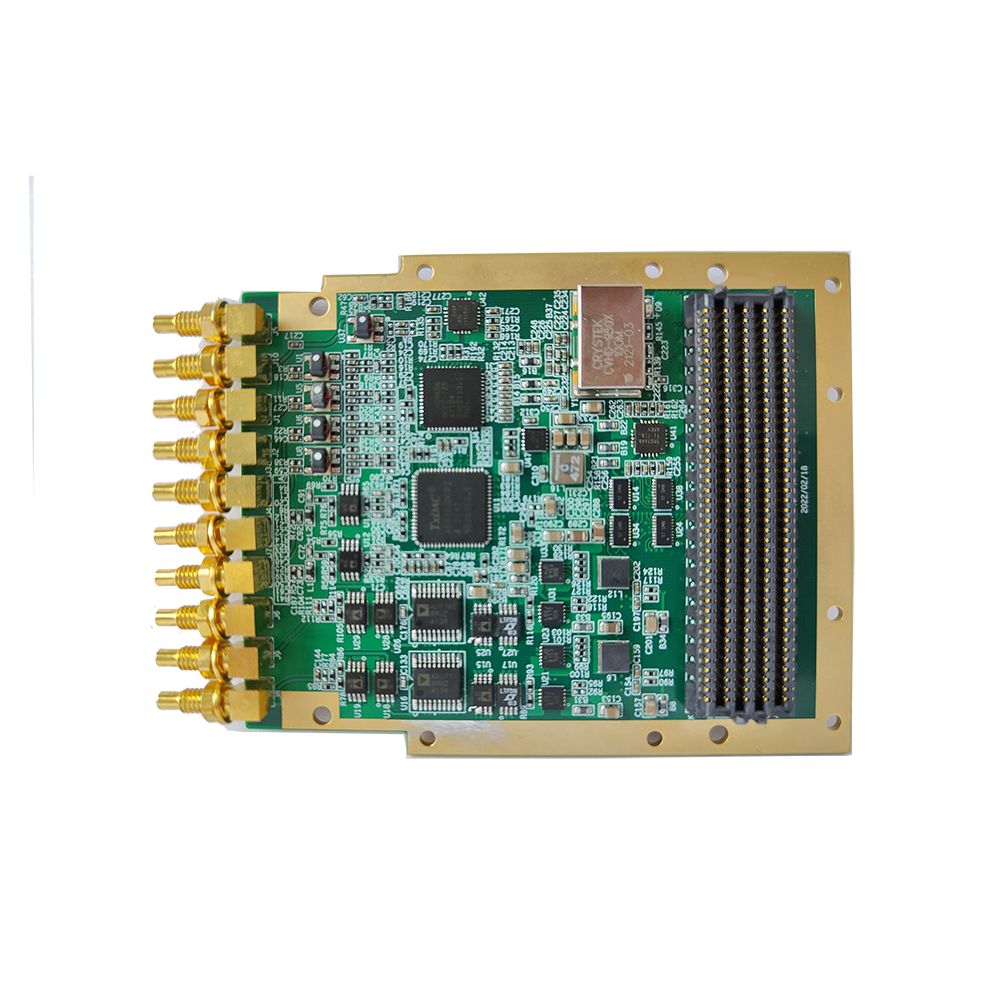

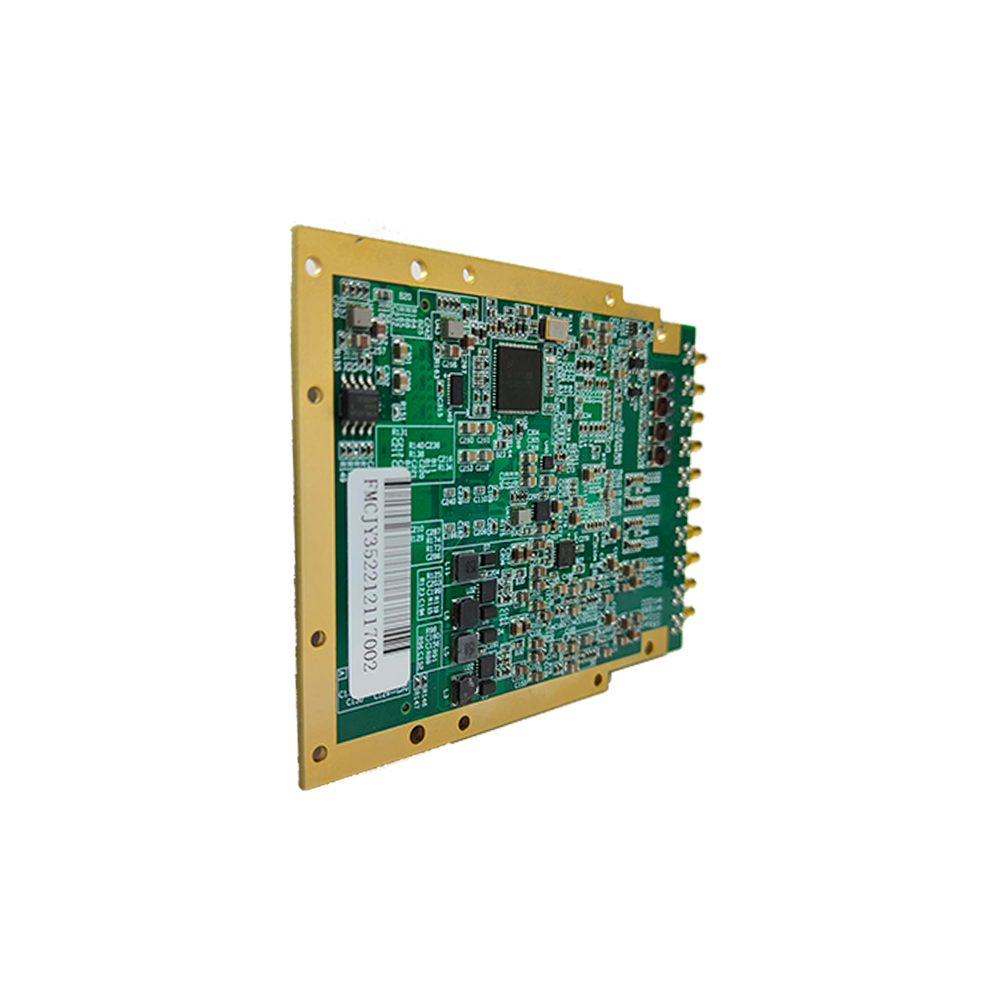

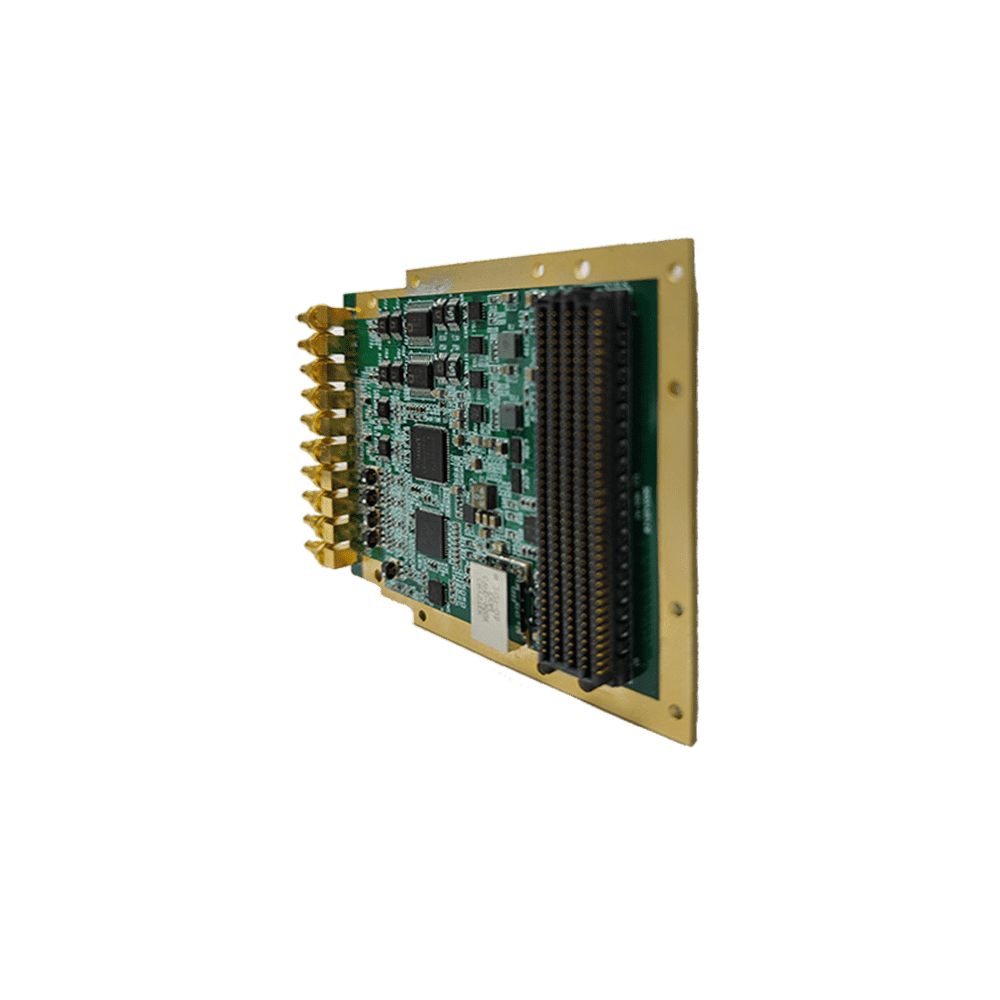

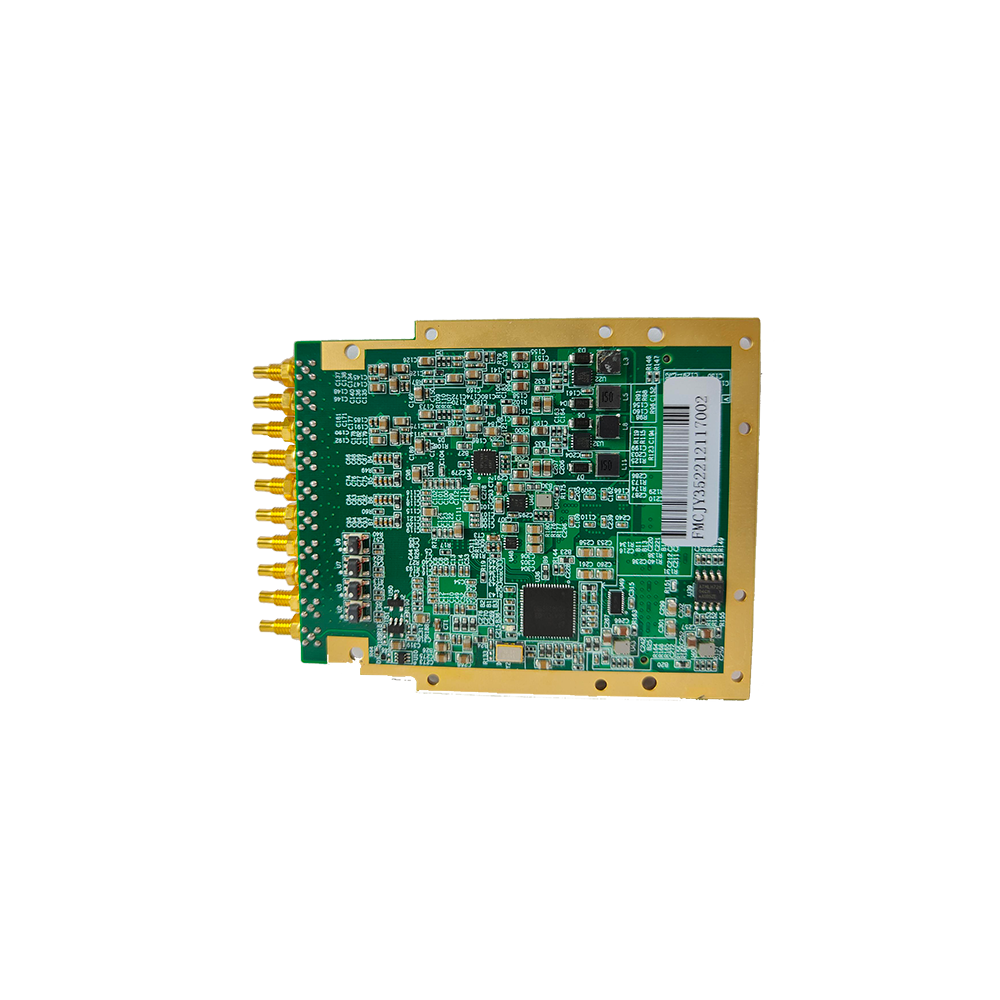

HGYV1是基于ADI公司的16bit-125MS/s高速模数转换器芯片AD9656BCPZ-125和16bit-500MS/s高速数模转换器芯片AD9783BCPZ以及20bit-1ppm精度的电压输出型数模转换器芯片AD5791BRUZ而设计的标准单槽位、支持导冷结构的FMC子卡；HGYV1最大支持4通道交流耦合16bit-125MS/s的模拟输入，2通道直流耦合16bit-500MS/s的模拟输出以及2通道直流耦合20bit-1ppm精度的电压输出（采样率大于等于1MS/s），输入输出阻抗均为50欧姆。
HGYV1支持外部触发输入或者内部触发输出；时钟模式支持内部参考时钟输入、外部参考时钟输入、外部采样时钟输入三种，时钟选择可通过控制时钟芯片实现。
HGYV1的电气与机械设计依据FMC标准（ANSI/VITA 57.1），支持导冷，能够满足用户在特殊环境下的使用需求。

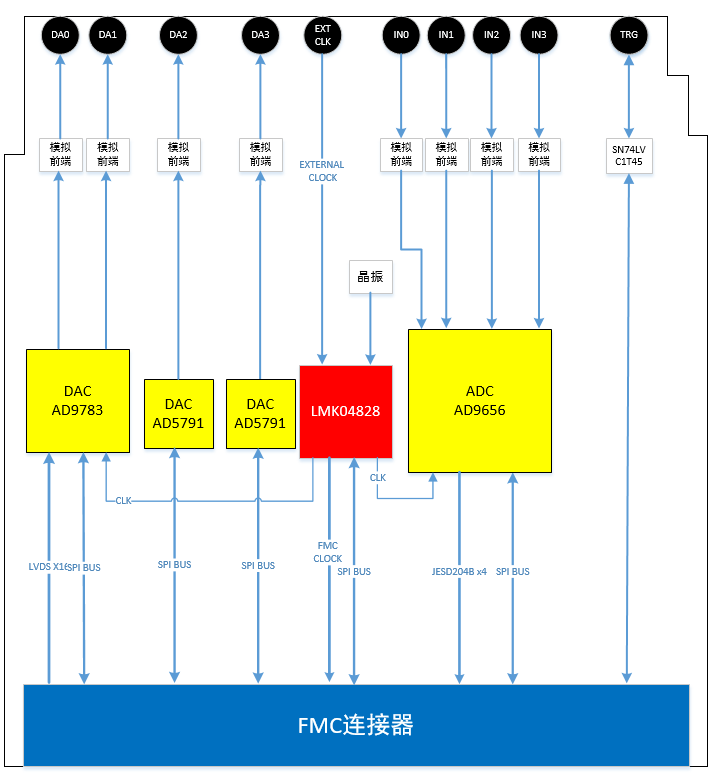

系统框图
主要性能与指标
|
模拟输入(AD0~AD3)
|
|
通道数量
|
4通道，交流耦合
|
|
分辨率
|
16bit
|
|
输入幅度
|
2Vpp
|
|
输入阻抗
|
50欧姆
|
|
连接器类型
|
SSMC
|
|
全功率带宽
|
650MHz
|
|
性能指标
|
FADC=125Msps，FIN=9.7MHz@ -1.0 dBFS：
SNR:78dBFS；SFDR:99dBc；ENOB:12.7bits
|
|
低速DAC通道模拟输出(DA0~DA1)
|
|
通道数量
|
2通道，直流耦合
|
|
分辨率
|
20bit
|
|
输出精度
|
1 ppm
|
|
输出幅度
|
±0.5V
|
|
输出阻抗
|
50欧姆
|
|
连接器类型
|
SSMC
|
|
高速DAC通道模拟输出(DA2~DA3)
|
|
通道数量
|
2通道，直流耦合
|
|
分辨率
|
16bit
|
|
输出幅度
|
±1V
|
|
输出阻抗
|
50欧姆
|
|
连接器类型
|
SSMC
|
|
性能指标
|
FDAC=500Msps，Fout=20MHz，SFDR：80dBc；
|
|
外部参考时钟/采样时钟输入（CLK）
|
|
输入功率
|
0dBm~ +10dBm
|
|
输入阻抗
|
50欧姆
|
|
连接器类型
|
SSMC
|
|
输入频率
|
参考时钟：10MHz ~125MHz（小于20M时slew rate要足够大）
采样时钟：40MHz ~125MHz
|
|
触发输入/输出（TRG）
|
|
电平标准
|
LVTTL/LVCMOS
|
|
阀值
|
VIH >2.0V、VIL < 0.6V
|
|
连接器类型
|
SSMC
|
|
频率
|
最大200MHz
|
|
ADC（AD9656BCPZ-125）输出
|
|
输出电平标准
|
JESD204B x4
|
|
FMC连接器类型
|
HPC (ASP-134488-01)
|
|
低速DAC（AD5791BRUZ）输入
|
|
LVDS数据宽度
|
SPI
|
|
FMC连接器类型
|
HPC (ASP-134488-01)
|
|
高速DAC（AD9783BCPZ）输入
|
|
LVDS数据宽度
|
LVDS x 16
|
|
FMC连接器类型
|
HPC (ASP-134488-01)
|
|
时钟模块
|
|
内部参考时钟类型
|
LVCMOS
|
|
参考时钟频率
|
10MHz（默认），可选配
|
