产品简介

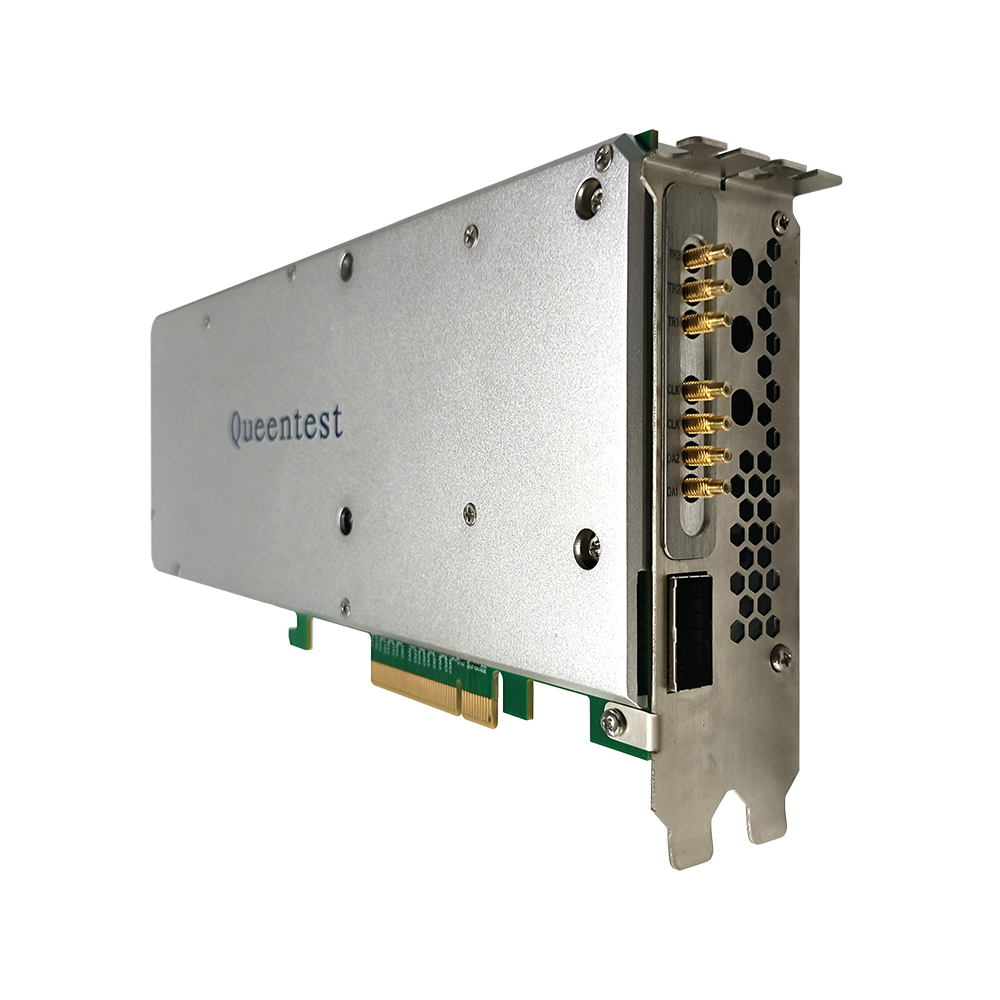

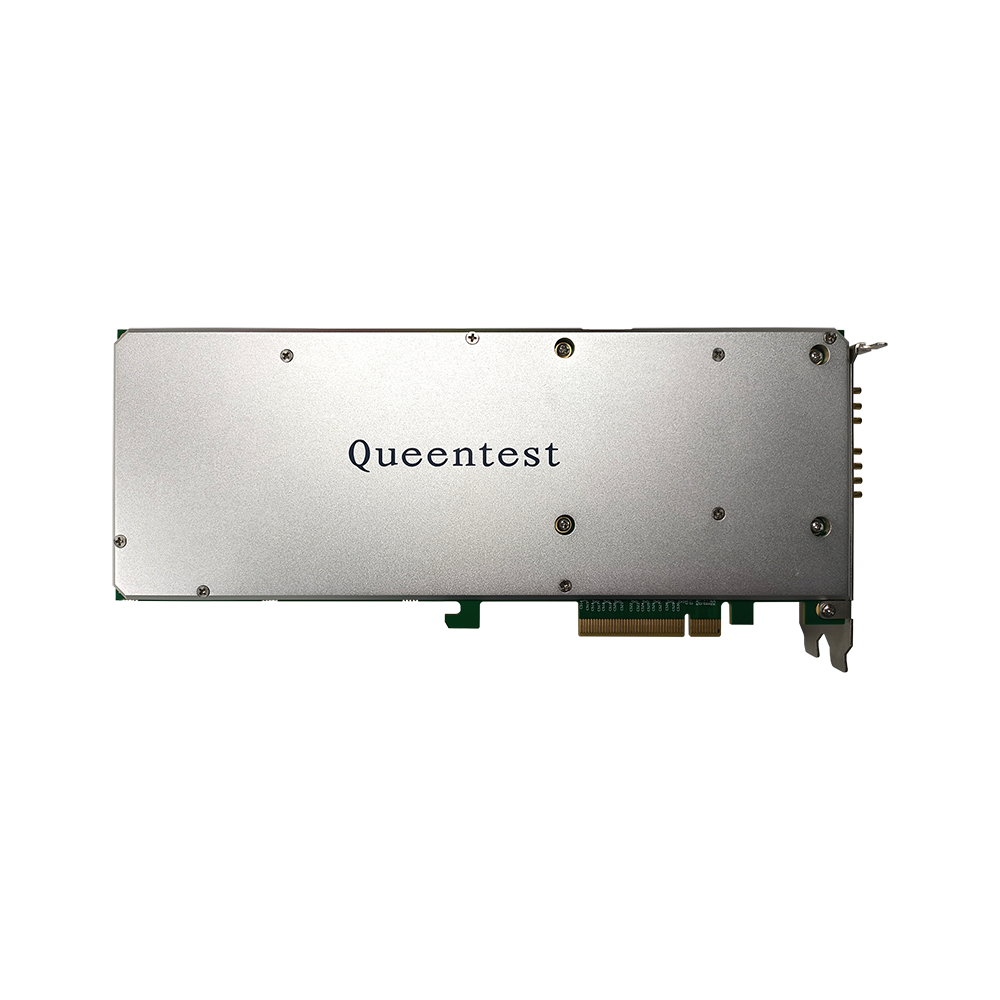

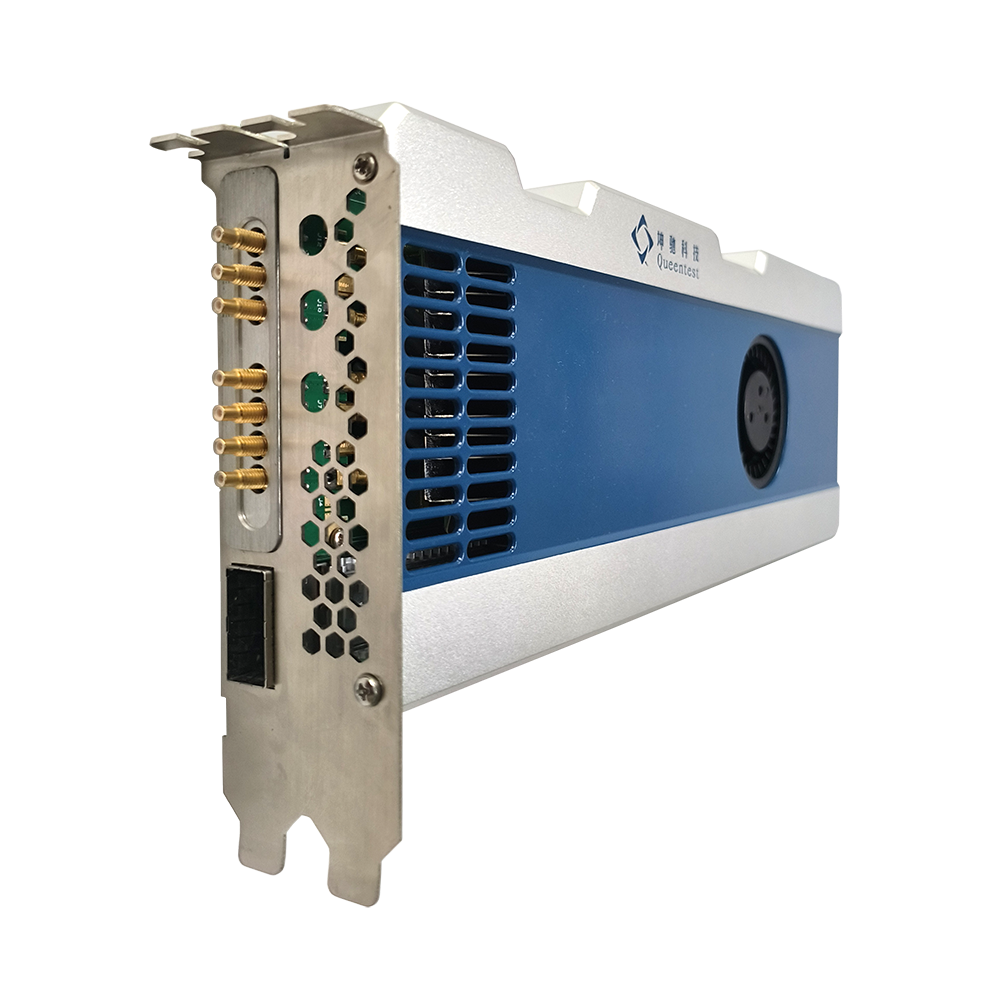

坤驰科技自主研发的QT12225是一款同时支持交流耦合与双极性宽带信号发生的高精度数据发生卡和回放卡，它提供14位精度，双通道2.5GS/s DA更新率，全功率模拟带宽（-3 dB）1.2GHz。板载FPGA具备实时信号处理能力，板卡可生产生宽带信号，应用于雷达、复杂电磁环境及无线频谱等领域。QT12225提供快速的PCI Express 3.0 x8数据传输接口，以及灵活配置的硬件组合，获得性能、功耗和成本之间的最佳平衡，特别适合于雷达、无线电等应用领域。

QT12125搭配坤驰科技的上位机可视化软件，通过上位机软件实现对板卡的操作，可通过上位机软件进行信号定义，对于有二次开发需求的用户，提供多种语言的二次开发接口及板卡控制参考例程。

技术规格

——最大支持2通道同步信号产生；

——最高2.5GSPS数据更新率；

——14bit转换精度。

——最大板载4GBDDR3存储器。；

——支持外部触发输入或输出；

——XilinxKU115，FPGA支持用户自定义逻辑开发。

——全量程输出电压：800mVpp;可编程

——连接器：SSMC

——预留JTAG和测试接口

——1个QSFP+光纤接口

——2组64Bit DDR4 SDRAM，单组容量4GB

——支持PCIe 3.0 x8;接口，支持与PC的高速数据交互功能

——支持单独12V;供电（脱离PC机）

应用领域

——宽带雷达系统
——数据回放
——波形产生
——微波通信系统
——光学测试系统
——高能物理测试系统

客户价值

——通过快速PCIe总线实时传输采集数据
——高动态范围
——灵活的配置方案
——大容量板载存储器
——缩短开发时间，加快上市速度
——可定制开发的高级触发功能
——可集成满足OEM领域应用的实时信号处理模块：数字上变频、DDS等

软件支持
设备驱动
QT12225提供64位驱动程序。
Windows支持Windows 10，Windows11，Windows Server 2019等主流版本。
Linux系统支持Ubuntu，CentOS，Redhat等版本，嵌入式Linux系统以及国产化系统。
播放控制软件

QT Signal Generator是一款功能强大而直观的数据播放和播放软件，用于查看、记录和处理播放的信号和进行播放信号的任意控制，不需要进行代码编程，易于设置和操作播放卡。一个易于使用的选择菜单允许完全控制硬件设置，QT Spectrum Analyzer支持文件操作、数据处理和频域图、瀑布图显示。在不需要编程的情况下，可以进行数据播放和播放的任务。

软件开发包（SDK）
QT12225提供计算机上使用的开发包，通过软件编程实现对板卡功能的控制，提供开发接口文档说明以及例程参考，能够快速的将板卡功能集成到具体应用场景系统中。
开发语言支持C/C++、C#、Python、Matlab等主流开发语言，支持Visual Studio、Visual Code 、QT Creator等多种开发环境。
