基于光纤接口高速数据采集卡

文章出处:坤驰科技网责任编辑:坤驰科技销售部作者:坤驰科技人气:-发表时间:2015-09-10 17:04:00

高速数据采集卡的应用多以高频模拟信号采集为主,如数百兆带宽的光电脉冲、中频信号、数GHz的微波射频信号、卫星通信信号等。但是模拟信号本地数字化,再经光纤进行远距离传输的应用方式也日渐增多,如数字雷达体制、高速数据中心等的应用。基于光纤接口的高速光纤接收/发送卡也日渐成为大数据传输和数字信号处理领域的常备部件。

做为专注于高速数据采集与信号处理领域的坤驰科技目前已具备可以提供多种形式的光纤信号接收/发送卡能力,包括FMC、VPX、PCIe、以太网等不同总线形式。

FMC形态的:

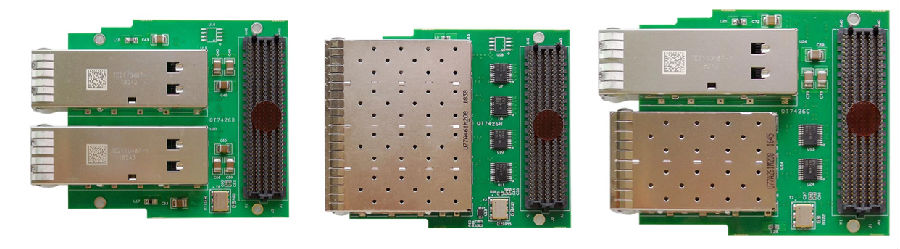

双QSFP+ FMC子卡      4路SFP+ FMC子卡     单QSFP+与双路SFP+ FMC子卡



VPX形态的:

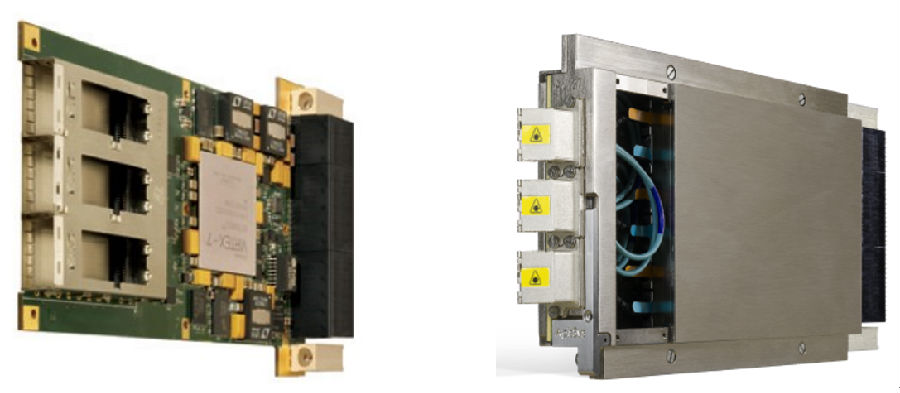

                                       3路QSFP+ 3UVPX高速光纤卡                1000Gbps MTP 3UVPXf超高速光纤卡

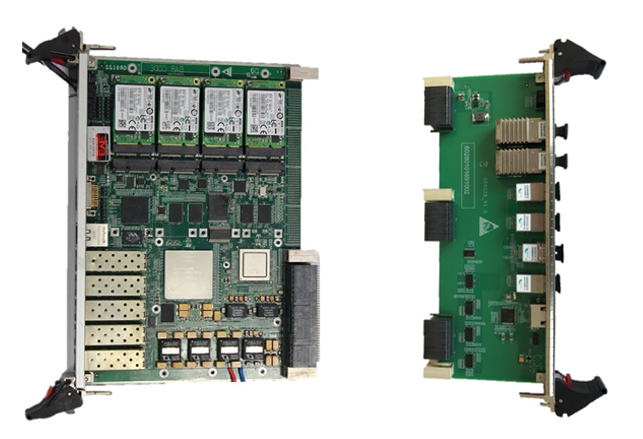

多路QSFP+/SFP+ 6U VPX高速光纤卡


PCIe总线形式的:

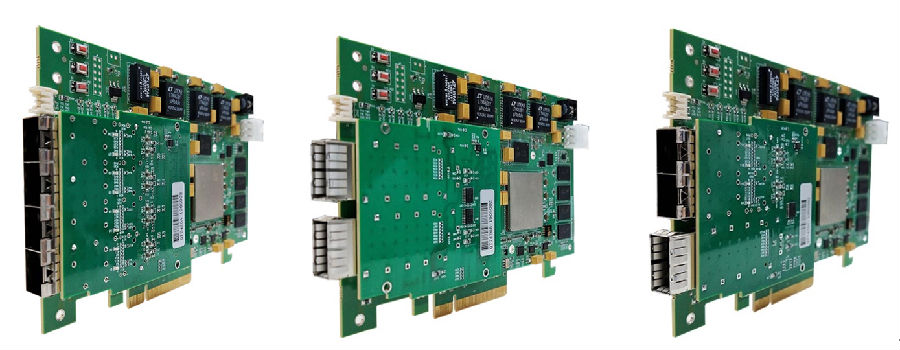

SFP+/QSFP+接口的FMC+PCIe光纤卡


基于以太网总线总线形式的:

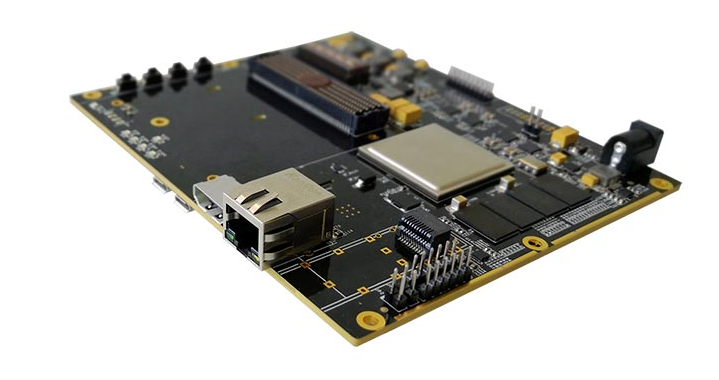

多路SFP+/QSFP+的FMC+Zynq 以太网光纤卡

板卡采用FPGA对于光纤接口进行控制与数据收发,可以适配Aurora、SRIO、自定义协议等。通过PCIe、VPX、以太网等总线将数据传输至计算机或存储介质,以组成不同的高速光纤存储系统。


关于高速光纤存储系统

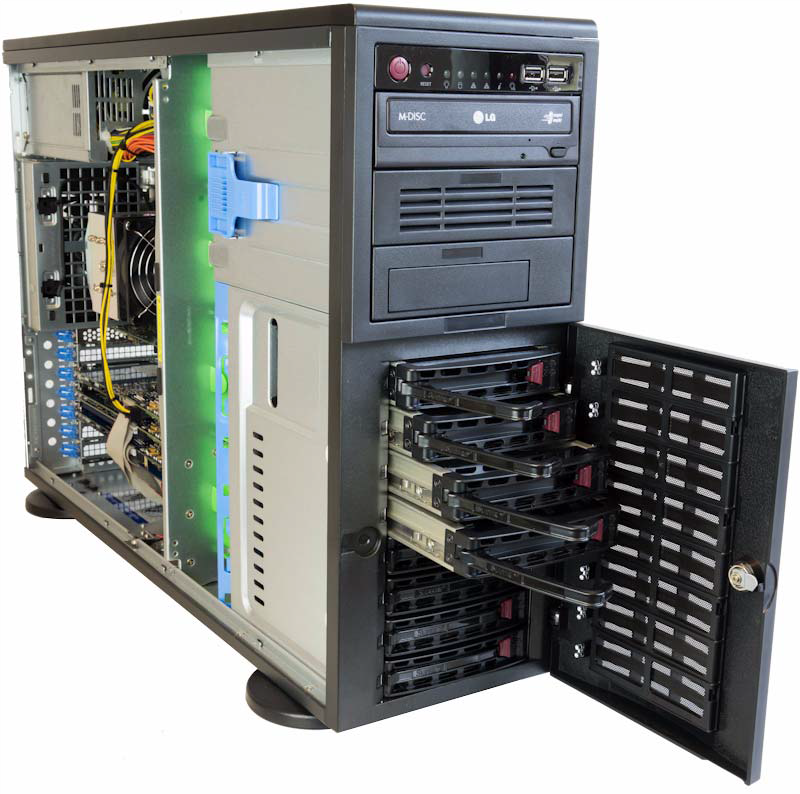

因为光纤数据的高速率,有时需要对实验数据进行较长时间的存储,以进行后期的处理,如果把这种大量数据存储下来会得比较挑战。结合不同的存储界质,可以搭建不同的存储系统形式,如PCIe光纤存储系统、VPX光纤存储系统、及独立式的光纤存储系统。以PCIe总线光纤存储系统为例,借助PCIex8 2.0或3.0总线接口可以确保2.6GB/s或5GB/s的流盘速率,可以实现多达以小时计的数据记录。


VPX形式有3U形式和6U形式:

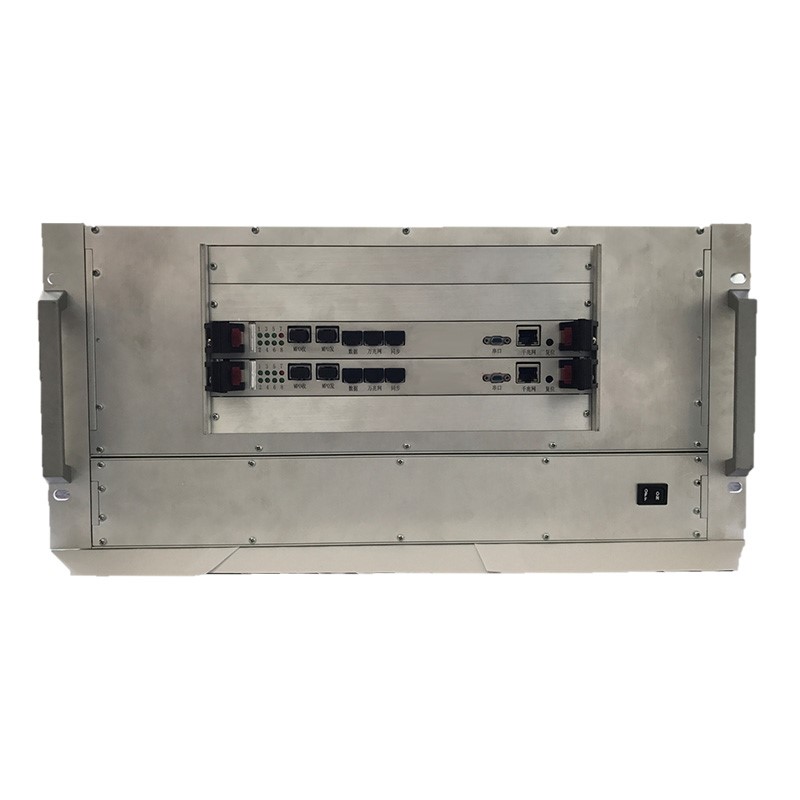

6U VPX架构,可以构成64路的光纤数字存储系统:

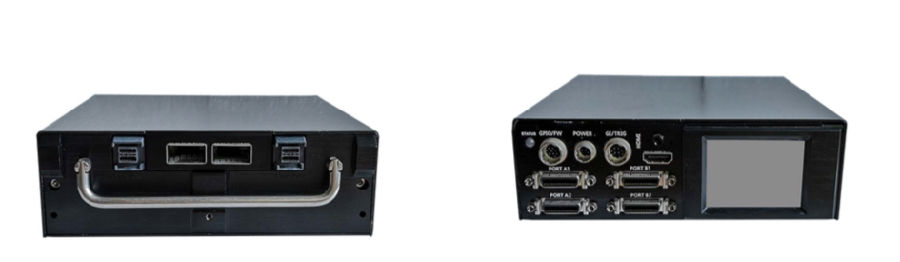

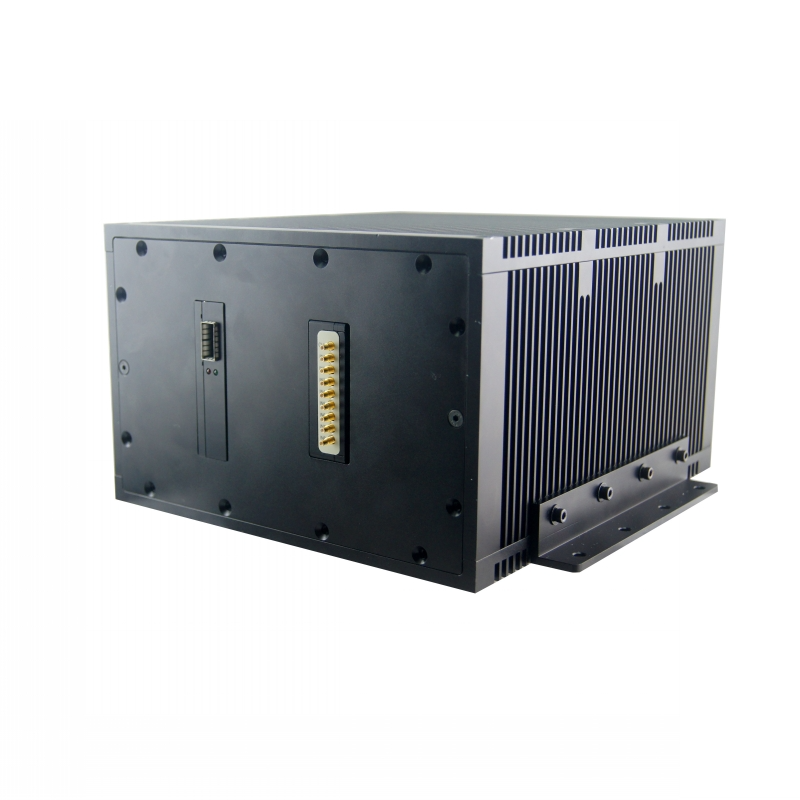

独立式光纤存储系统:独立式,可机载、车载、便携等场合:



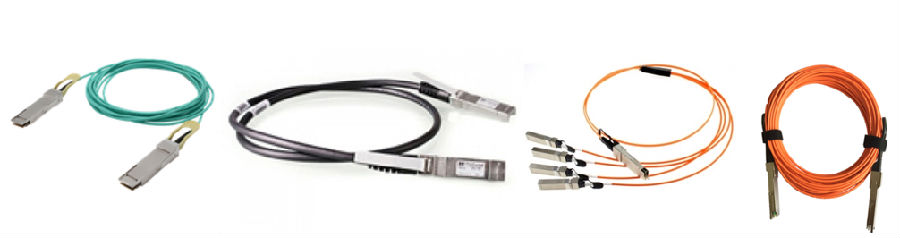

使用的光纤收发模块,随着技术发展,也向更高速、更小尺寸、更高密度方向发展。光纤接收模块,曾用或曾经用到的类型有QSFP-DD(200G)、QSFP28(100G)、QSFP+(40G)、SFP28(28G)、SFP+(10G)等,如下图:


但用于高速数据采集的光纤接口一般常用是SFP和SFP+接口,SFP支持2.5Gbps,SFP+则支持10Gbps,属于10G光纤模块,且与其它类型的10G模块可以互通。SFP+是万兆光纤接口里更主流的设计。

光纤接口模块还有其他不同分类方式,如:

按照速率分有155M/622M/1.25G/2.125G/4.25G/8G/10G/20G/40G/100等,因为10G的技术比较成熟,且能满足大多数应用,是采用比较多决的类型。

按照波长分有850nm/1310nm/1550nm/1490nm/1530nm/1610nm,波长为850nm为SFP多模,传输距离在2KM以下,波长是1310/1550nm的为单模,传输距离在2KM以上。


关于光纤接口的AD采集卡

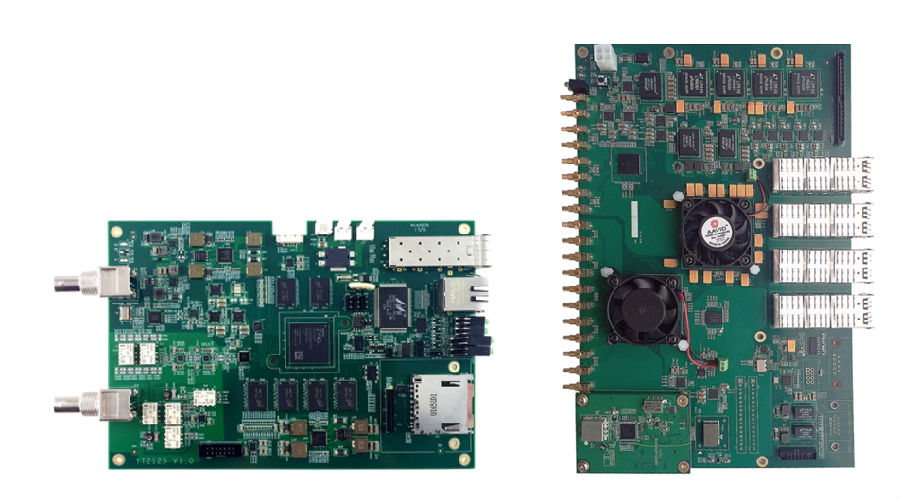

除能够提供光纤接收卡,坤驰科技还可以提供基于光纤传输的AD采集卡,即AD采集数据后,经光纤接口将光纤数据发送至其他设备或服务器端,这一类采集卡的形态有:
