高速数据采集卡软件架构
高速数据采集卡软件设计,一般具备如下架构:
1、硬件层
PCIe高速数据采集卡。
2、系统层
PCIe高速数据采集卡的驱动程序,处于操作系统层。运行在操作系统内核模式。我们为客户提供有SYS驱动文件,及INF驱动程序安装文件。
驱动程序主要功能是,定义了中断模式,寄存器访问控制等基本功能。

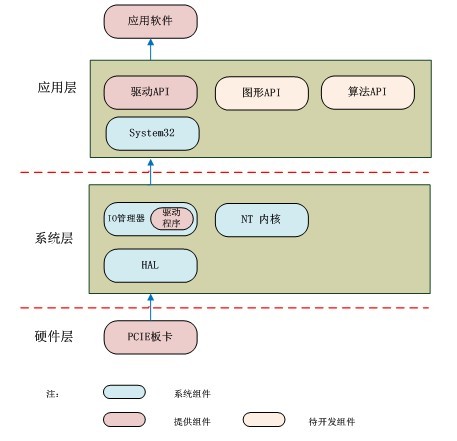

图1 软件架构框图
3、应用层
应用层分为API接口和应用程序。API接口包括:驱动API、图形API、算法API。随着行业深入,API库会更加丰富,更加专业化。
驱动API接口以动态运行库DLL形式提供,DLL运行在用户模式的应用层,API为用户提供定义明晰的接口函数,便于理解,能够充分发挥出用户的主观能动性,便于用户二次开发,创建属于自己更高效的更专业化的应用软件。
图形API,封装了曲线图控件。便于用户对数据分析的曲线表示。
算法API,封装了数据分析中常用算法,便于用户数据分析。
4、提供客户的软件开发包内容
驱动程序:*.inf,*.sys。
驱动API:*.dll,*.h,*.lib,API说明文档。
测试程序:*.exe,源码。
