IO大容量存储系统
方案一:嵌入式数据接收及存储系统
采集系统规格:
系统采用紧凑的嵌入式架构,包括如下几个部分:
1.高速数字接收模块。支持64bit高速数字IO输入,时钟频率大于100MHz。
2.磁盘阵列控制模块,支持32个SATA控制器,连续传输速率>800MB/s(此时磁盘97%满)。
3.每个磁盘支持4TB,共支持128TB的总容量。
4.嵌入式系统,无需PC机和windows操作系统。
5.使用多块磁盘构成宽带冗余存储阵列,支持RAID0,RAID1,RAID0+1模式
6.专门针对大带宽实时采样数据流而设计的文件系统,保证存储与回放的带宽稳定性。
7.灵活的同上位机/服务器连接,可以通过千兆以太网口或光纤实现同上位机高速数据交换。也可采用USB2.0接口(速度较以上两个接口慢)。
8.用户接口可以定制开发。

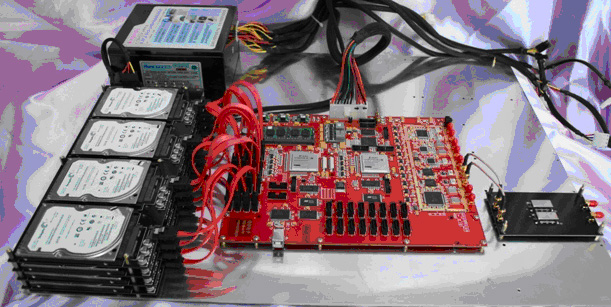

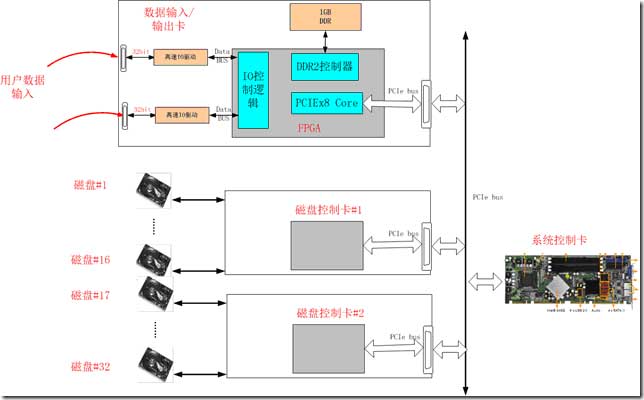

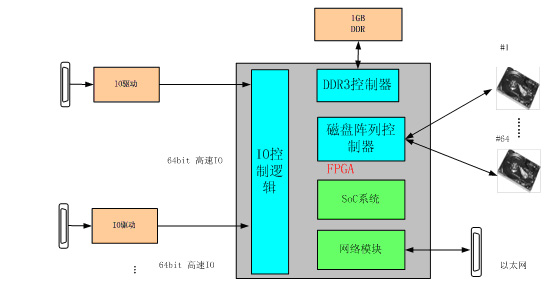

系统原型系统如下:
数字采集/回放系统:
同上位机/服务器的通信:
该系统可以通过两种方式同上位机/服务器进行数据交换:
1.通过千兆以太网卡同上位机/服务器进行数据交换。

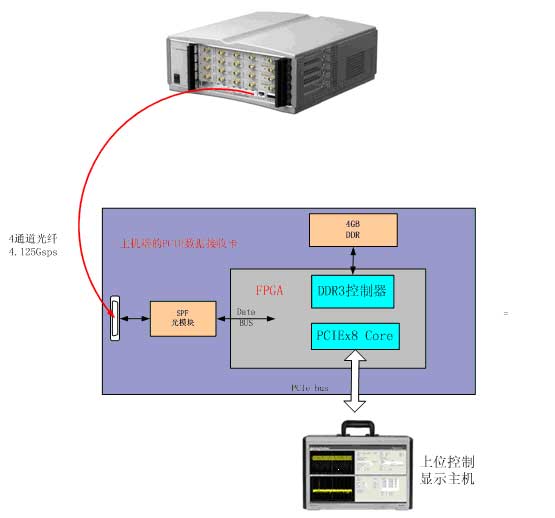

2.通过部署在上位机/服务器端的光收发PCIE卡进行数据交换。
3.通过USB接口进行数据交换。
方案二(这是之前与吴老师探讨过的方案,但我们认为可能有一定风险性,需要做很多测试):
-
QTC4000-图像采集记录仪
最高存储速率3.2GB/s, Cameralink 接入, 最高容量 16TB
-
M4x.44xx-x4-PXIe总线直流耦合采集卡

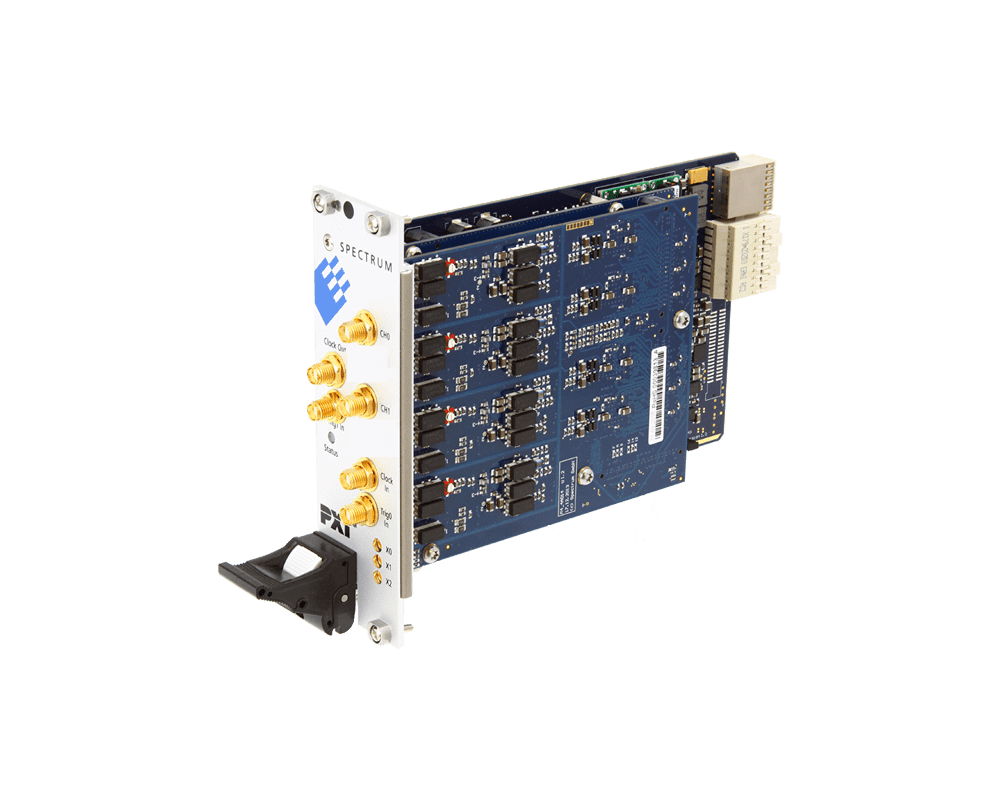

采样率为130M、250M、500MSPS;双通道或者四通道提供14bit和16bit分辨率
-
ADQ7DC-PXIe总线直流耦合采集卡
1/2通道;14bit分辨率;10GSPS采样率;3GHz模拟输入带宽及4GB板载内存
-
VPX-FT6287
坤驰科技VPX-FT6287是一款6U VPX主控板,采用FT2000+/64处理器平台,板贴128GB内存,板上可扩展1个M.2 NVME接口,前面板支持2路10G光口,板上可选国产PCIE扩展桥片
