产品简介

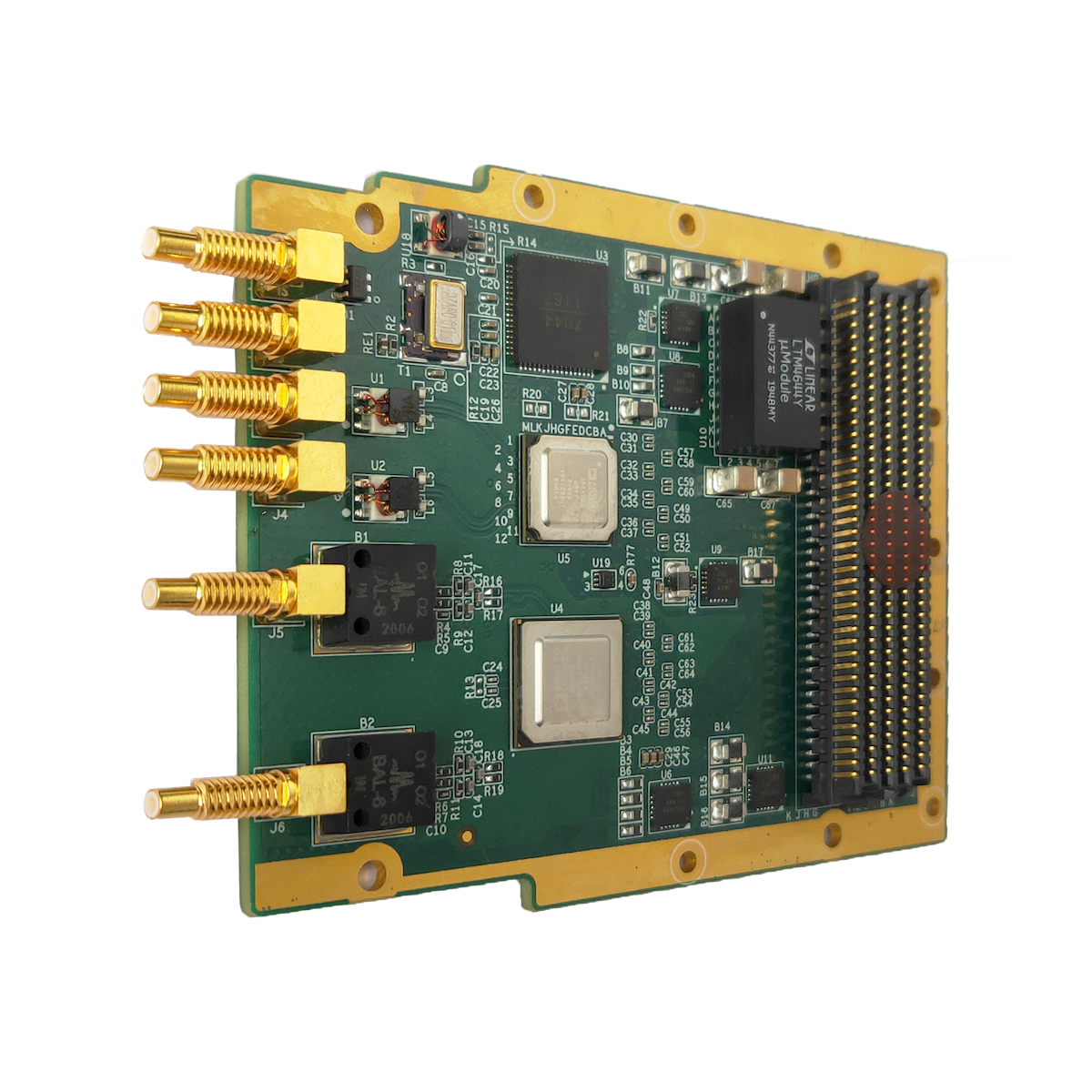

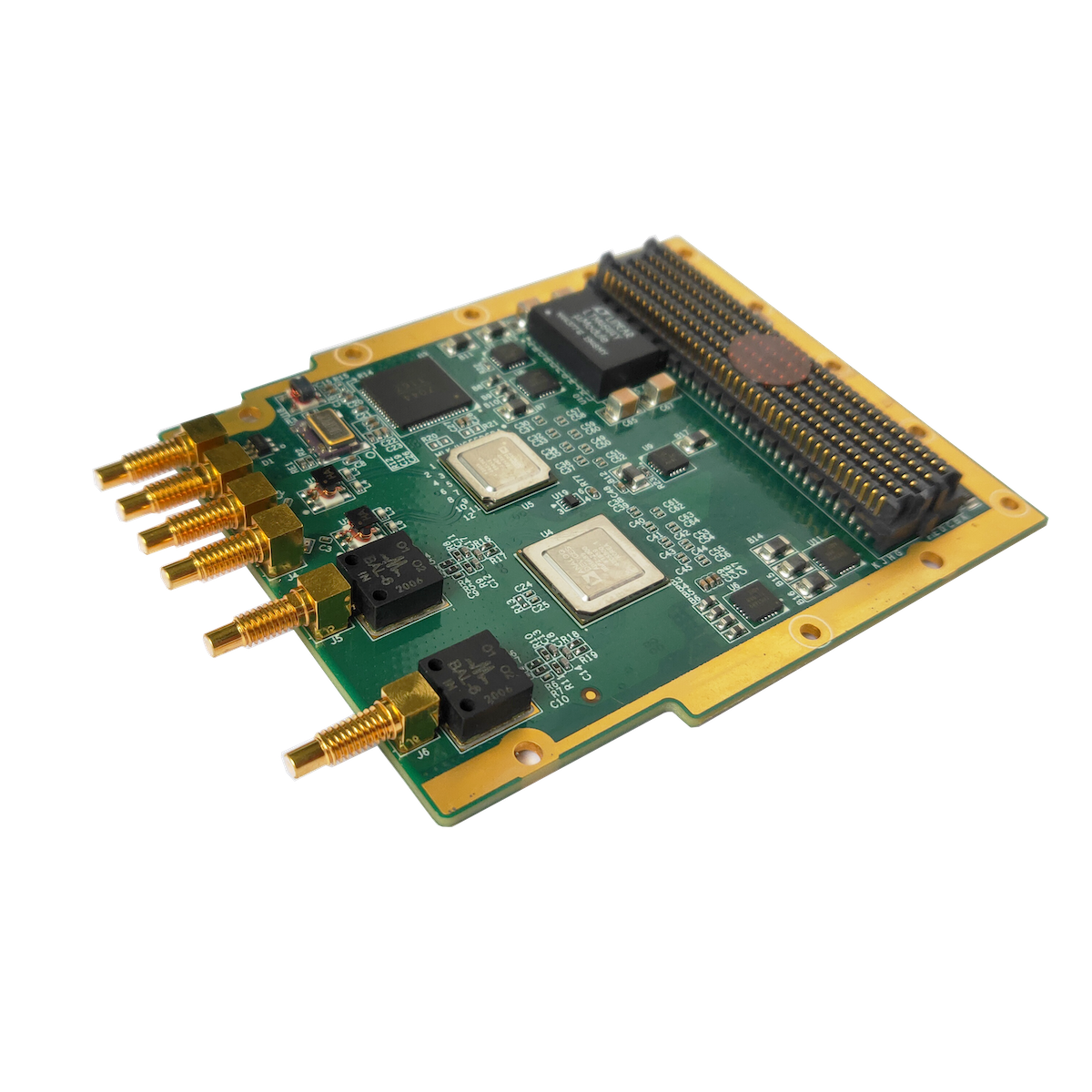

QT7331是一款高分辨率、高采样率的ADC+DAC FMC子板。它同时支持2路14位3.0/2.6/2.0GS/s的A/D通道输入和2路16位12.6GS/s的D/A通道输出，全功率模拟-3dB输入带宽可达9GHz。QT7331A为3GSPS采样率，QT7331B为2.6GSPS采样率，QT7331C为2GSPS采样率。本板卡支持触发输入或者输出；内参考、外参考、外时钟三种时钟方式，可通过SPI总线实现时钟源选择。通过参考时钟可实现多个板卡的同步。

QT7331板卡的电气与机械设计依据FMC标准(ANSI/VITA 57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。前面板I/O装配6个SSMC同轴连接器。QT7331设计了风冷和导冷版本，可适应于坤驰的多种FPGA载板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板，以进行高性能的算法计算。

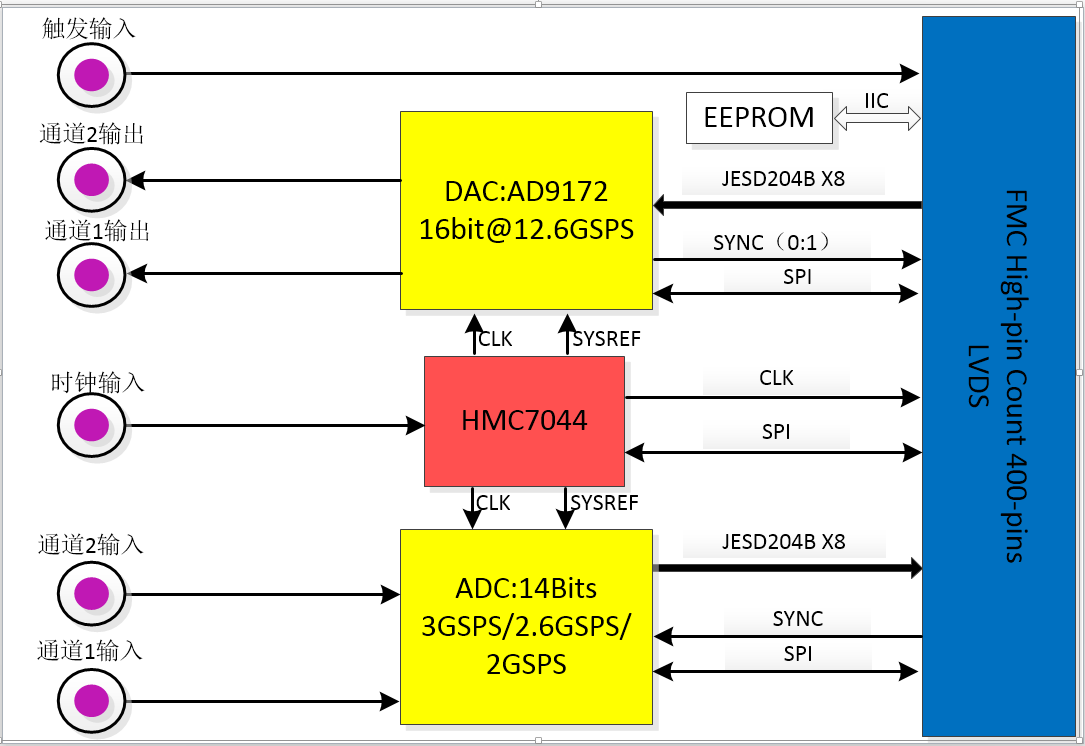

系统框图

技术规格

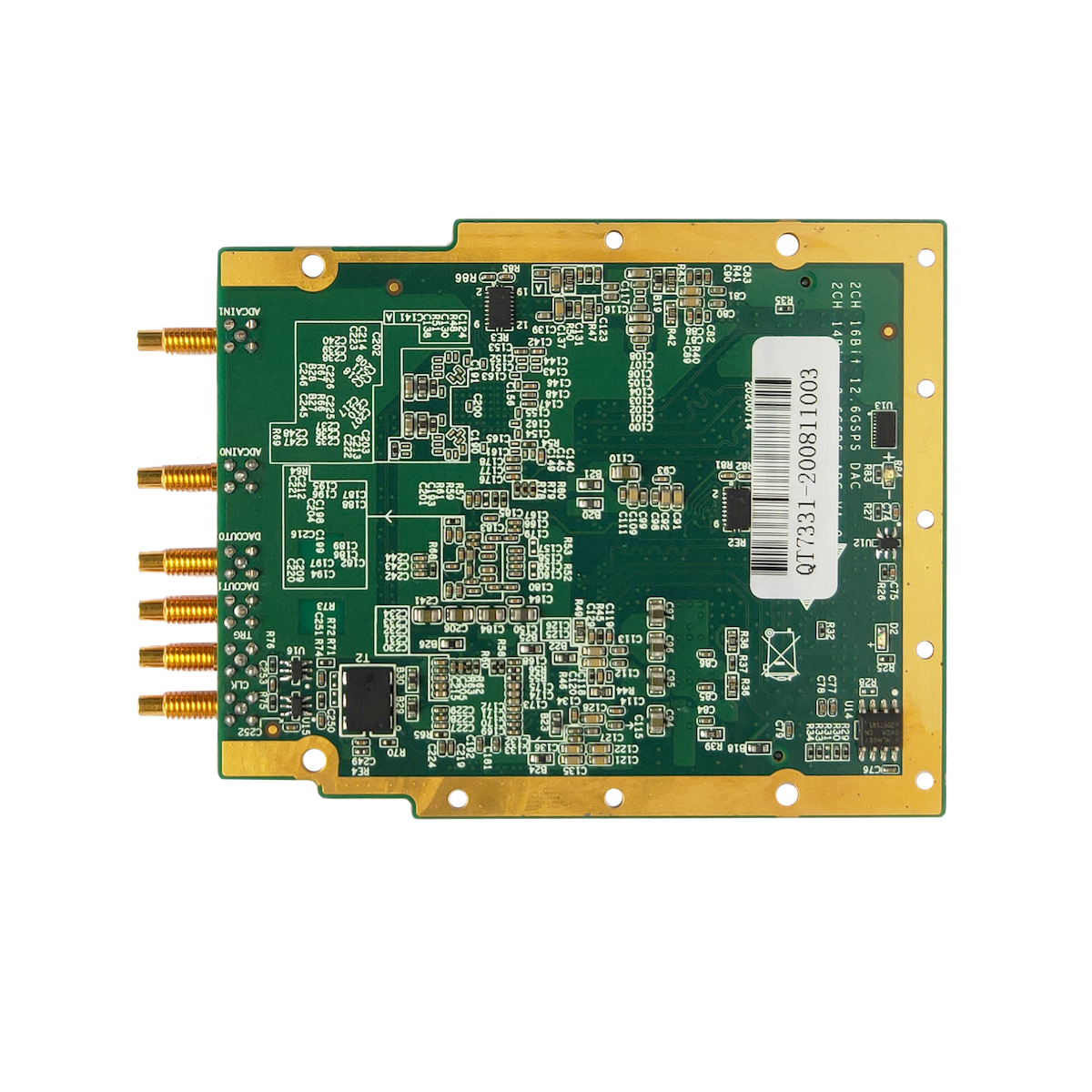

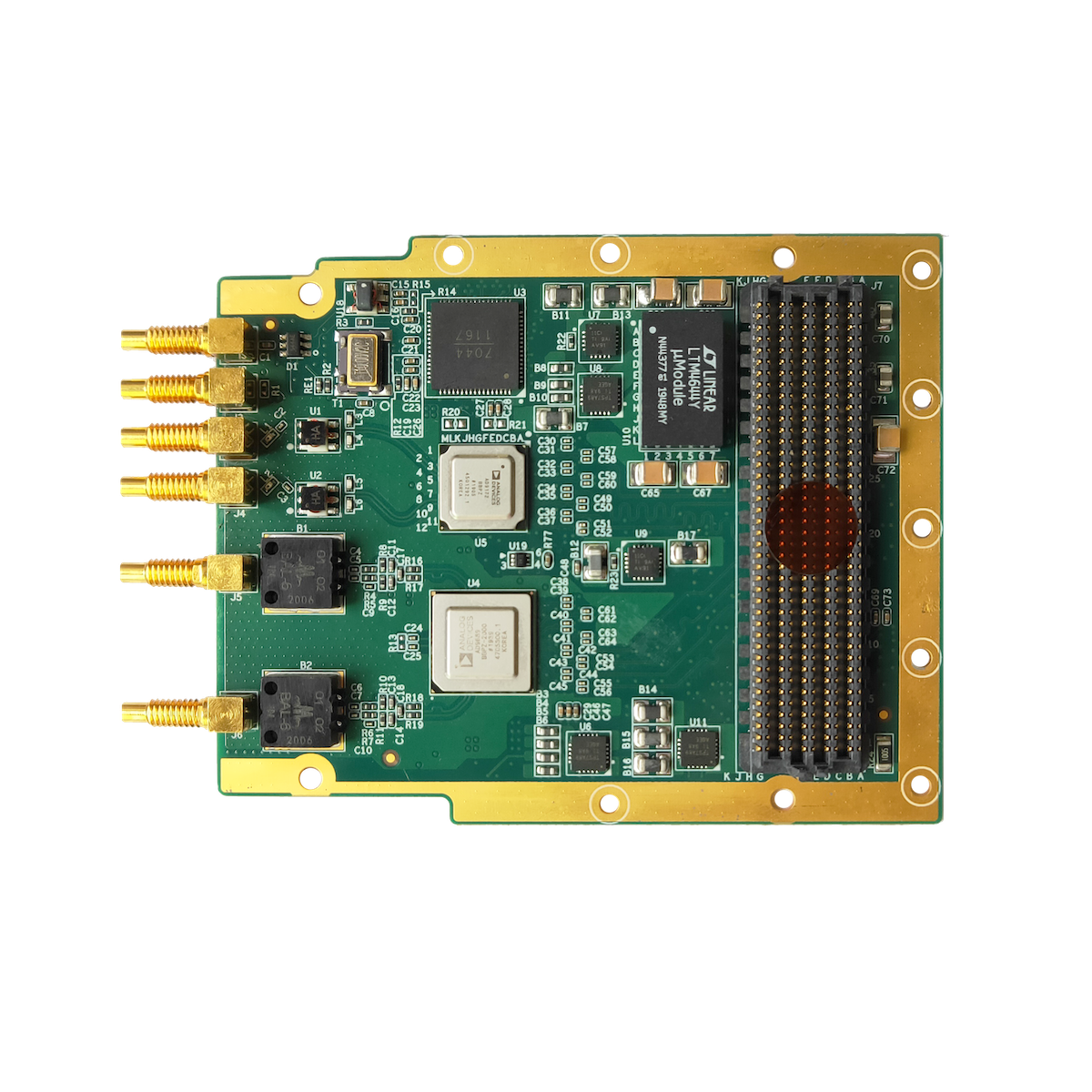

—— 6个SSMC的连接器，其中2个分别为模拟信号输入1(AD0)和模拟信号输入2(AD1)；2个分别为模拟信号输出1(DA0)和模拟信号输出2(DA1)；一个为外部时钟输入(CLK)；一个为触发输入或者输出（TRG）

—— 采样频率：2通道16bits 12.6GS/s DA和

QT7331A：2通道 14bit 3GS/s AD；

QT7331B：2通道 14bit 2.6GS/s AD；

QT7331C：2通道 14bit 2GS/s AD；

—— 输入带宽：全功率模拟输入带宽（-3 dB）：9GHz

—— ADC输出和DAC输入均为JESD204B标准数字接口

—— 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性

—— 多种散热方式：风冷或导冷

—— 模拟输入和输出均为AC耦合

—— 板载温度监控电路

—— 时钟选择灵活：内部时钟、外部时钟选择可由载板控制

—— HPC高引脚数连接器

—— 工作温度：商业级0℃～ +70℃ ，工业级 -40℃～ +85℃

应用领域

—— 软件无线电

—— 宽带MIMO应用

—— 数字波束成形

—— （雷达/声纳）电子战

—— 物理实验

—— 信号智能

—— 航空航天和测试仪器

其他支持

—— 提供Verilogbit文件

—— JESD204BCore，可包括BSP
