产品简介

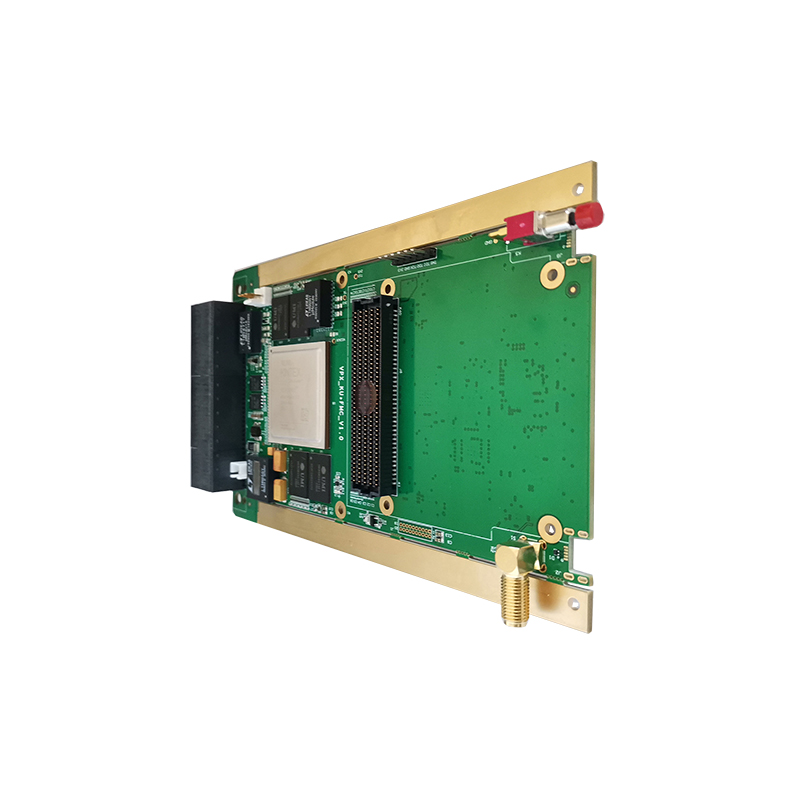

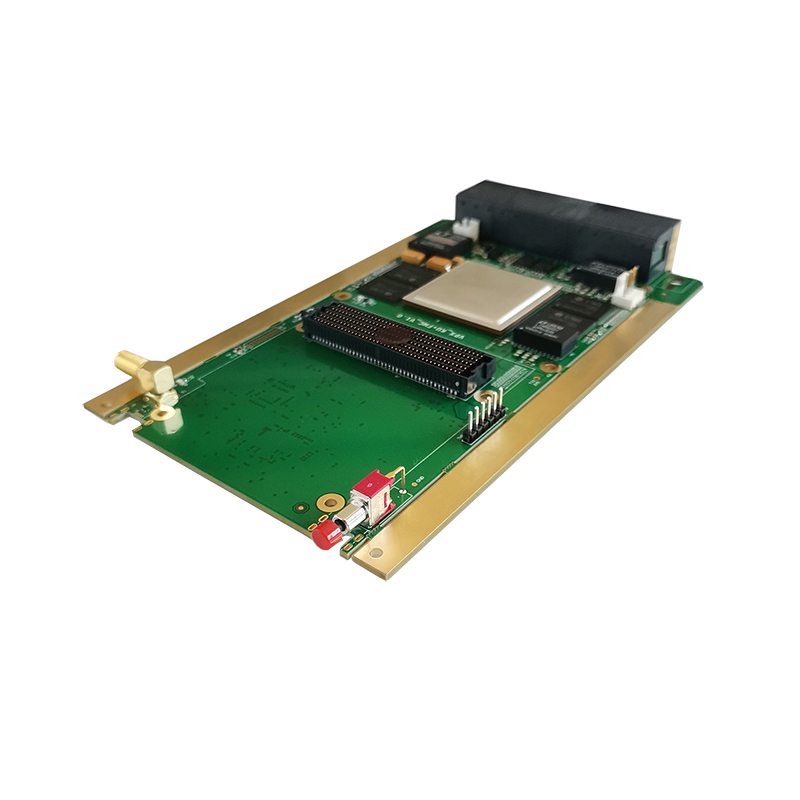

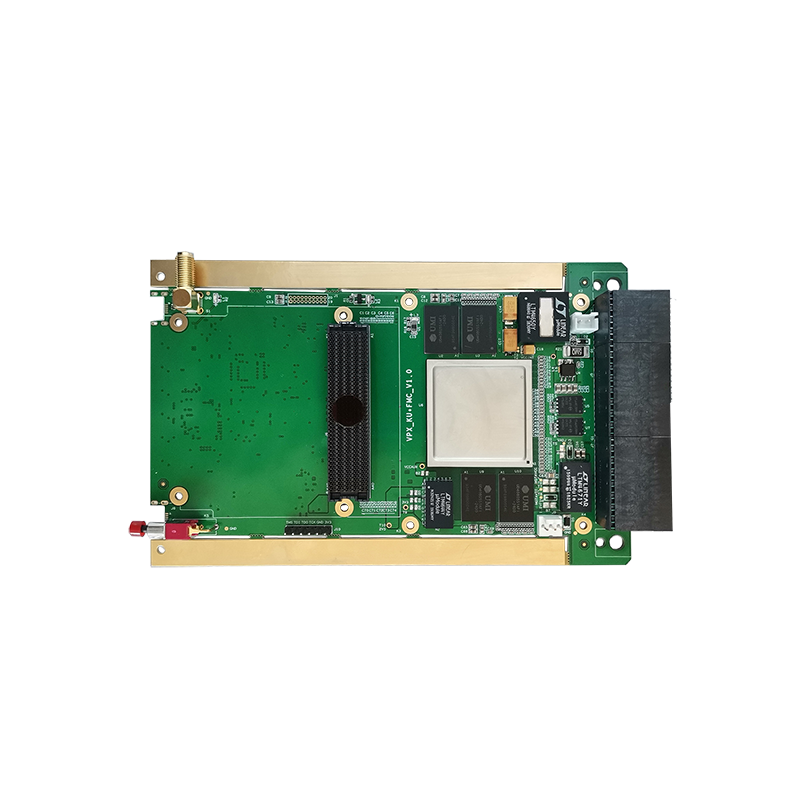

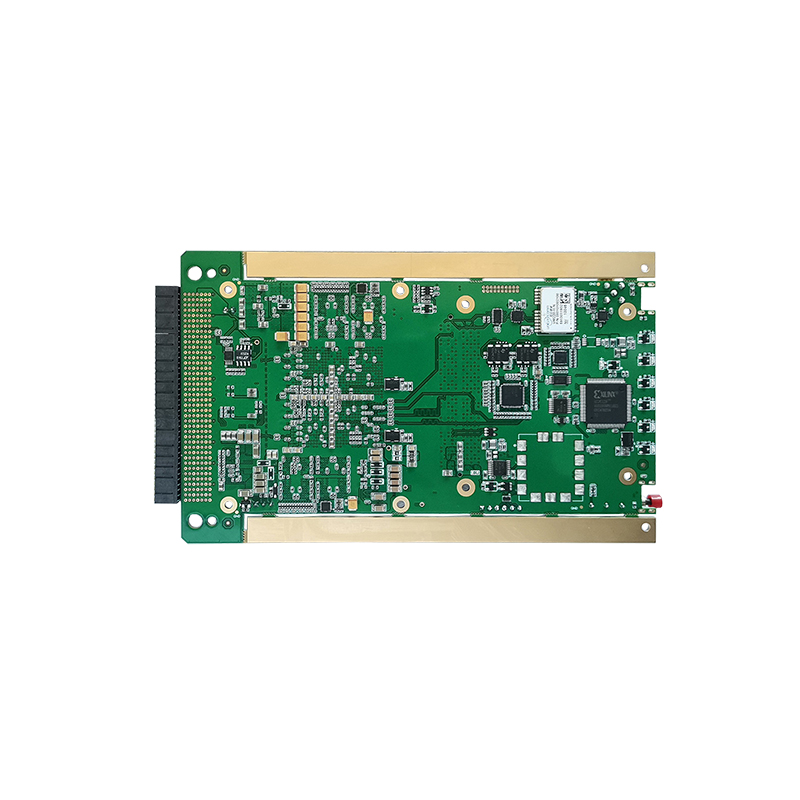

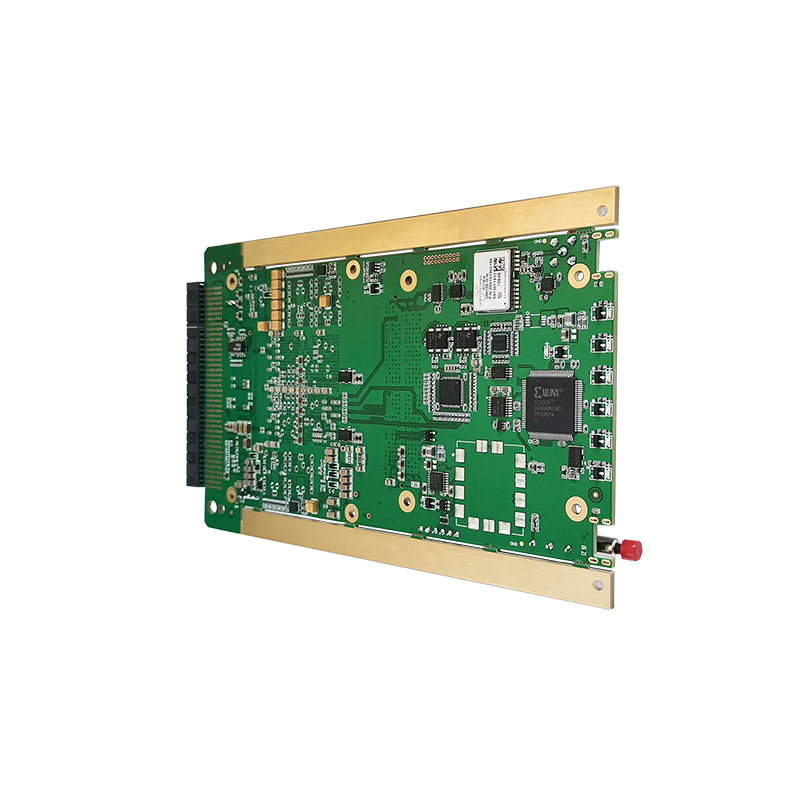

QT7032是一款高性能的3U VPX载板。主控芯片采用Xilinx公司Kintex Ultra Scale系列FPGA家族中的XCKU0602FFVA1156（可兼XCKU025/035/040/060/095FFVA1156）。板载2组共4片32bit 8Gb的DDR4-2400S DRAM，支持Micro USB转接UART口、Micro USB转接JTAG、排针式JTAG等外设接口，具有一个支持GPS信号输入的SMA口，也可作为普通IO使用。QT7032还提供一个HPC连接器作为标准FMC接口，该连接器符合ANSI/VITA57.1标准，可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows，Linux上位机驱动。

技术规格

—— 多颗兼容SOC芯片可根据需要灵活选择
—— 标准的3UVPX载板；—扩展I/O；
—— 预留1路SMA形式的通用GPIO接口（也支持GPS天线接入）；
—— 一个FPGAMezzanineCard(FMC)接口；
—— 板载一颗可编程CPLD作为电平匹配和IO扩展；
—— 一个20pin的双排针支持13路3.3V标准GPIO；

—— 板载4颗1GBDDR4内存颗粒；
—— 板载2个256Mb的QSPIFlash，分别作为存储和加载；
—— 板载1个8KbEEPROM存储器；
—— 支持一路MicroUSB转UART口连接计算机串口通信；
—— 支持一路MicroUSB转JTAG口，一个6Pin排针式JTAG口；
—— 支持温度监控和电流监控；
—— 独立12V供电插座，可脱离机箱直接使用DC+12V供电；

应用领域

—— 软件无线电
—— FPGA信号处理
—— 雷达图像处理
—— 卫星通信系统
—— 图形图像硬件加速器
—— 基带通信接收
—— 汽车驾驶员辅助
—— 工厂自动化等高端嵌入式应用开发平台

客户价值

—— 高性价比

—— 缩短开发周期
—— 丰富的接口与FPGA资源
—— 易于二次开发
—— 易于搭建

其他支持

—— 硬件、设计工具、IP、以及预验证参考设计；
—— 演示嵌入式设计，提供嵌入式C/C++应用开发体验，包括了EclipseIDE和完整的设计环境，同时集成了Vivado设计环境。
—— FMC可插接各种符合VITA57规范的标准高速ADC，DAC等子卡；
—— 可提供FMC子卡演示程序。
