产品简介

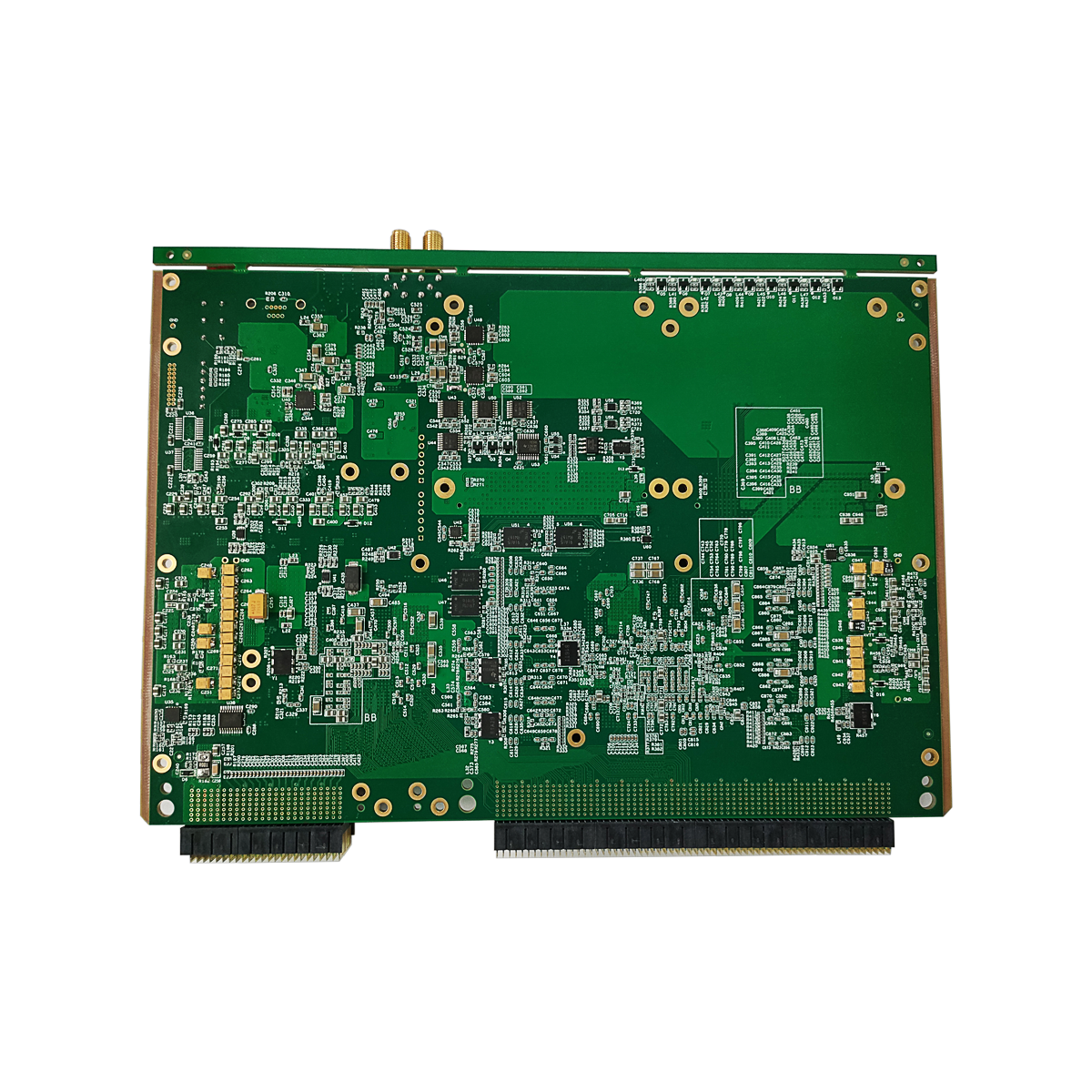

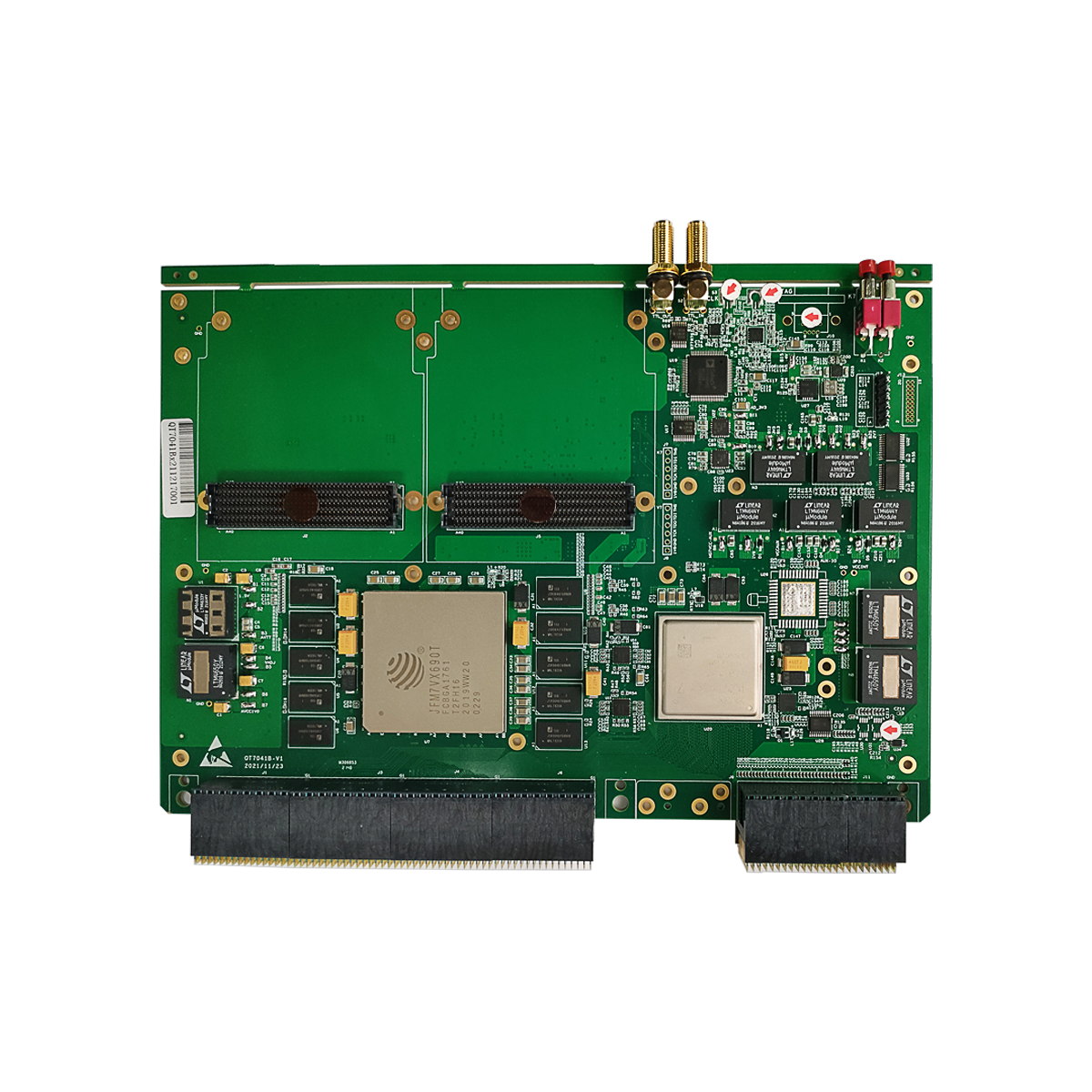

QT7041B 板卡是一款基于K7+V7的高性能6U VPX载板。板载 2个HPC形式的FMC连接器（用于外部信号扩展）。该板卡采用国外器件与全国产化器件完全兼容的设计。板卡选用了Xilinx公司7系FPGA中Virtex 7 系 列 中 的 XC7VX690T-2FFG1761I （ 或 者 复 旦 微 的JFM7VX690T36 ） 和 Kintex 7 系 列 中 的 XC7K325T-2FFG900I（或复旦微 JFM7K325T8）各1颗 ，组 成 双 FPGA 处 理 模 块 。 其中XC7VX690T-2FFG1761I（或者复旦微的JFM7VX690T36）搭配2组各4片16bit 4Gb的DDR3 SDRAM作为缓存和 2片256Mb的SPIFlash分别作为程序加载和数据存储。板卡具有多 组高速 Serdes 到背板连接器，可根据需求支持PCIe3.0或其他高速信号接口，同时具有多路标准 GPIO接口，客户可灵活使用。

   QT7041B通过2个HPC的标准FMC（VITA57.1）接口向外部提供丰富、高速且可配置的数字I/O资源。每个FMC可提供82对高速差分线（含对差分时钟线）、8组共16对超高速DP差分对及2对超高速差分时钟线。客户可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows，Linux上位机驱动。便于构建灵活、高效的开发及使用环境。

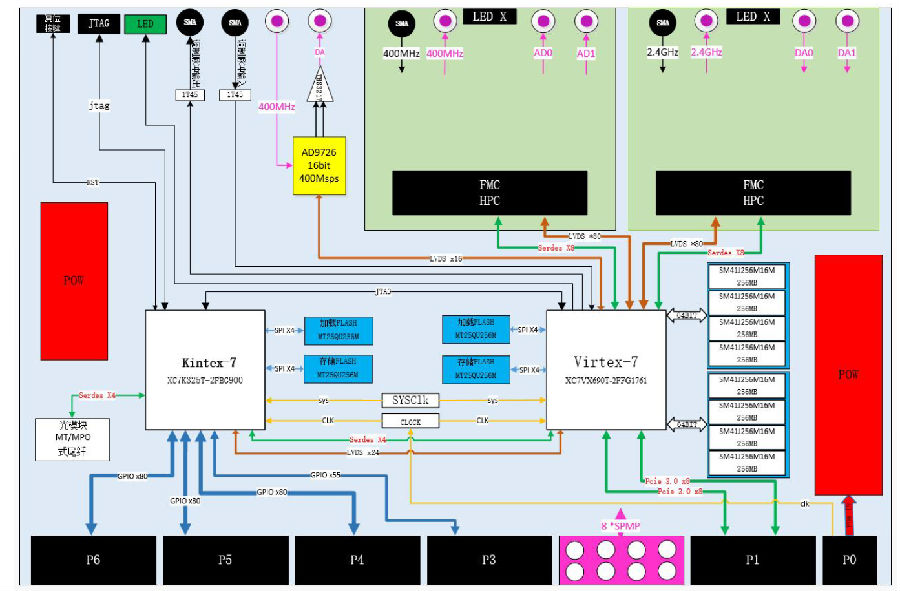

系统框图

技术规格

—— FPGA为XC7VX690T-2FFG1761I（或者复旦微的JFM7VX690T36）和XC7K325T-2FFG900I（或复旦微JFM7K325T8），提供高性价比的丰富的逻辑资源

—— 提供2路FMC标准（VITA57.1）子卡接口，每路接口包括82对高速差分线（含2对差分时钟线）、8组共16对超高速DP差分对及2对超高速差分时钟线

—— XC7VX690T-2FFG1761I（或者复旦微的JFM7VX690T36）搭配2组共4GB的高速DDR3缓存和2颗256Mb的SPI Flash

—— XC7K325T-2FFG900I搭配2颗256Mb的SPI Flash

—— 支持外时钟输入

—— 同时支持6Pin排针式和9pinJ30J形式的JTAG下载口

—— 具有16路Serdes信号到背板 P1

—— 支持多路GPIO到背板

—— 预留支持中航的HTA8506光模块，支持4路光纤通路

—— 预留双排针支持13路3.3V电平的GPIO

—— 2个SMA接口，1路TTL电平IN，1路TTL电平OUT

—— 标准VPX背板供电

—— 标准6U尺寸VPX规范

—— 支持导冷散热

客户价值

—— 高性价比

—— 缩短开发周期

—— 丰富的接口与FPGA资源

—— 易于二次开发

—— 易于搭建

应用领域

—— FPGA信号处理

—— 机器学习与人工智能算法

—— 实时多算法处理的在线测试验证

—— 测试测量快速环境搭建

—— 无线、国防应用

其他支持

—— 支持DDR3接口，千兆网接口等IP的例程；

—— 支持Windows驱动，Linux驱动；

—— 可插接大部分符合VITA57规范的FMC子卡；

—— 可提供FMC子卡演示程序。
