产品简介

QT2125DC是一款高速12bit多通道USB数字化仪它具有2通道10GSa/s采样率，模拟前端带宽从DC到2.5GHz，板载32GB DDR4存储，使其能够满足长时间的瞬态数据采集存储。QT2125DC除数字增益控制(DGC)之外，板卡还具有灵活的外部增益控制模式，且在动态设置系统级增益方面具有极大的灵活性。射频模拟前端具备40dB的动态调整范围。QT2125DC提供高速USB3.0数据传输接口，它使其成为商业、工业、航空领域理想的产品。

系统框图

技术规格

——12bit垂直分辨率

——2通道10GS/s采样率

——DC到2.5GHz模拟带宽

——50欧姆输入阻抗

——噪声小于1mV（RMS）

——1-1000n/div的时间档位调节范围

——板载32GBDDR4存储

——支持Windows和Linux操作系统

——工作温度5℃~+55℃

——物理尺寸170mm*110mm*30mm

应用领域

——瞬态爆炸信号

——高速脉冲信号

——激光雷达信号

客户价值

——适应多种操作系统（包括国产化操作系统）

——上位件软件接口易于二次开发

——可视化图形界面

——小巧尺寸，便于携带与部署

——高动态范围

软件支持

驱动

支持 x86 架构下的 Windows 10 64 位驱动，Linux 64 位驱动。

软件接口

支持 C/C++，MATLAB，Python，C#等语言的二次开发接口。

软件架构

基于分层设计的思想，所有上层应用软件都基于底层驱动接口。驱动层，包括各个设备的驱动，有 PCIe 驱动、PXIe 驱动、VPX 驱动；软件接口层，包含各个接口函数的封装；数据处理层包括各种工作模式下，数据处理和传输控制；展示层包括各种语言的界面展示；通信控制层主要包括各种通信协议的使用、控制、传输设置。

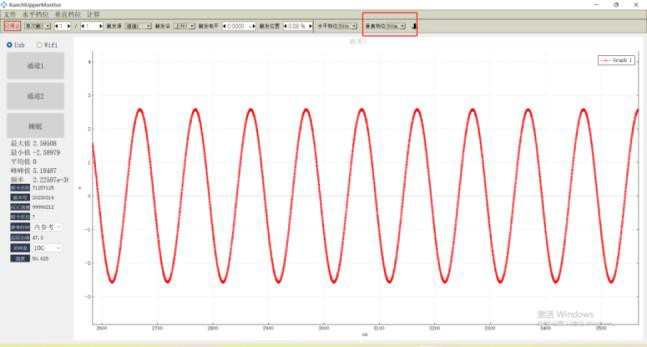

应用软件

上位机软件界面，界面整洁、灵活易操作， 可以显示瀑布图、频谱图。可以灵活设置示波器卡的时基，捕获率。

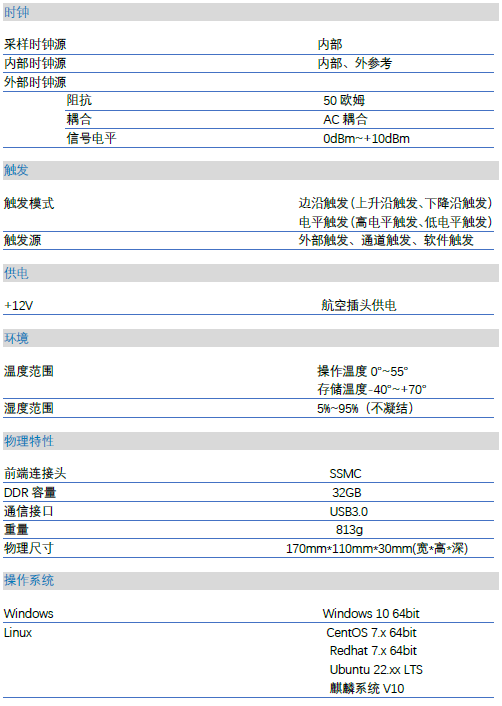

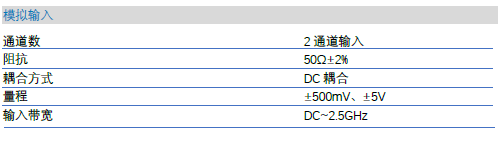

主要规格与指标
