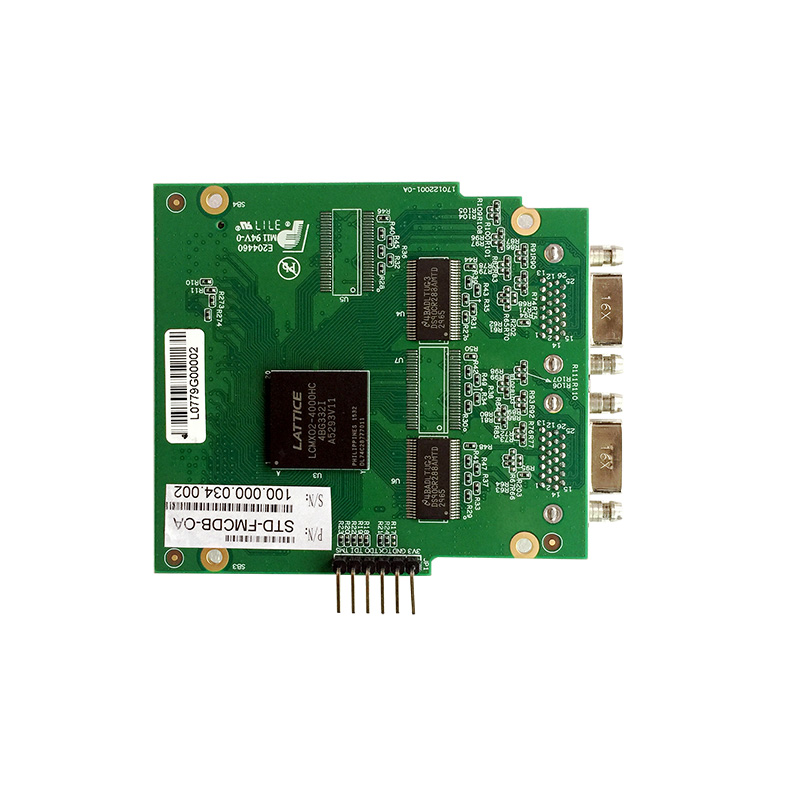

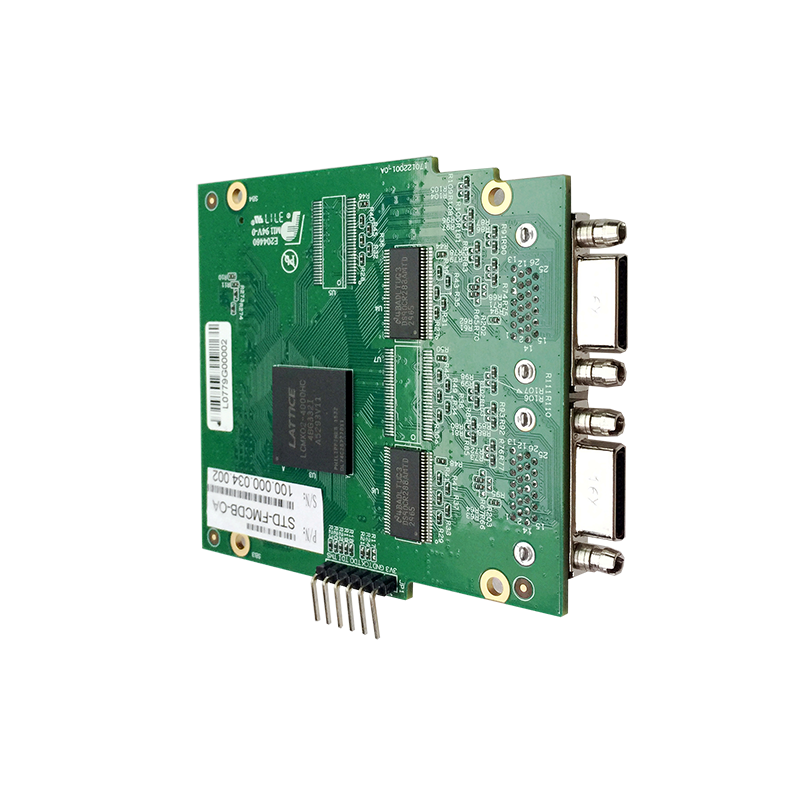

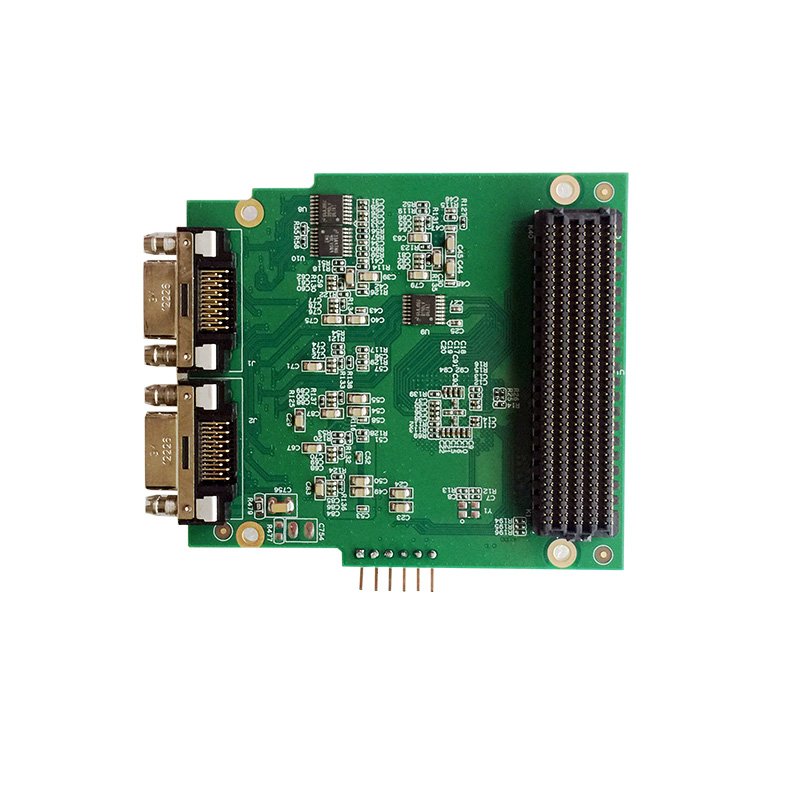

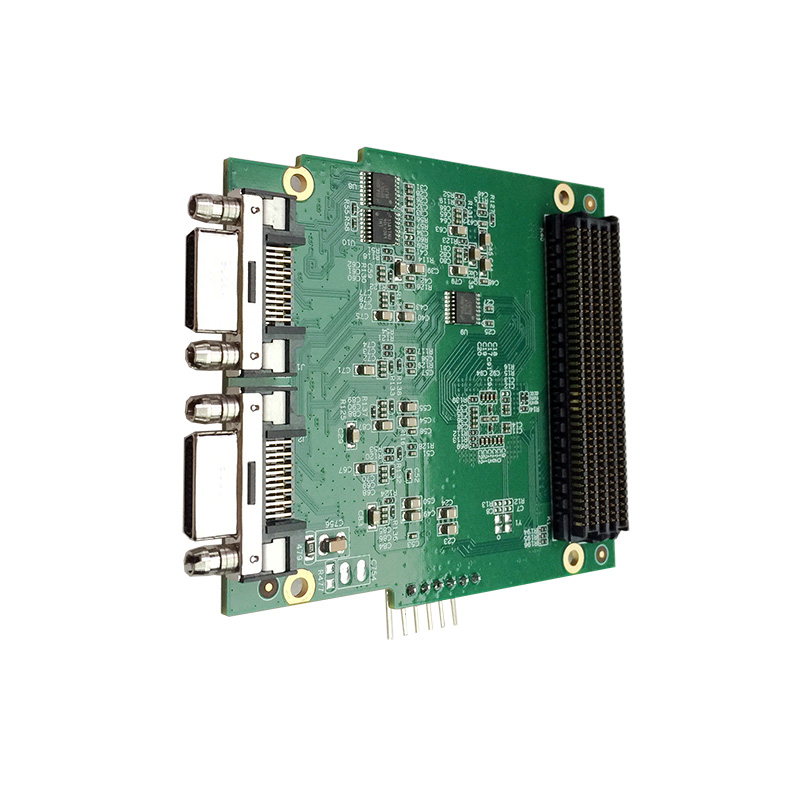

Cameralink采集子卡--QT7420

  • 产品分类:FMC接口
  • 产品简介:两 路 CameraLink Base 口,或者一路 Medium/Full/80Bit/ 自定 义 96Bit CameraLink 相机输入子卡模块。
  • 订购热线:400-000-4026

    简介

    QT7420是基于FMC接口的标准Cameralink子卡,它提供两 路CameraLink Base口,或者一路Medium/Full/80Bit/自定义96Bit CameraLink相机输入子卡模块。搭载FPGA开发环境, 使它为用户提供了利用FPGA解决大运算量处理的能力。这些应用利用兼容的各种摄像机进行诸如帧抓取、数字视频通信和图像处理等。QT7320使用 HPC 接口,作为标准FMC接口,该板卡可应用于几乎全部的Xilinx开发板中及其他标准FMC FPGA载板。


    技术规格

    — 两路CameraLink Base输入
    — 或一路Medium/Full/80Bit/自定义96Bit CameraLink输入

    — Cameralink接口采用3M SDR 0.8mm间距的连接器,最大减小板卡空间大小

    — 完全符合标准的Vita57.1规范,大小为:76.5mmX69mm。安装孔大小为2.7mm

    — 储存温度:-20°C~ +70°C
    — 存储温度:商业级0°C~+55°C;工业级-20°C~ +55°C。

    — 工作湿度:10% ~ 80%


    软件支持

    基于 KC705、ML605、Virtex5系列的几乎所有的含标准FMC HPC接口的开发板,提供子卡的CPLD源程序,客户可以自 定义和开发板以及自定义系统的IO输入的管脚分配,管脚数 量和管脚的电平标准。提供标准开发板的FPGA 测试程序和程序开发的Demo例程。

    应用领域

    数字成像,图像分析与测试。

     产品特点:

    (1) 使用FMC的HPC接口中的HA口和LA口,HB口未使用,可以适配几乎所有类型的Xilinx的含HPC接口的开发板。

    (2) 使用CPLD隔离做电平转换,提供子卡的CPLD Demo例程,用户可以自定义子卡的IO输入/输出的管脚分配,管脚数量和管脚的电平标准。VIO电压可以适应1.2V~3.3V之间的几乎所有的电平标准。

    (3) 完全符合Vita57.1规范,包括结构件,子卡尺寸,面板连接器,正反面器件的限高等,大大提供了子卡的通用性和适配性。

    (4) 设计方案使用288/286,049,047芯片将所有的Camera Link的LVDS电平转换成了标准的TTL电平,确保相机侧的时钟信号,经过线缆的较长距离的传输,引入的干扰导致时钟相位变化时,仍然能够正确的接收到相机信号。而避免了LVDS直接输入FPGA的技术方案,在相机侧传输过来的时钟质量不好的时候,无法正常恢复时钟,或者采样相机的信号和图像的问题。

    (5) 可根据客户的要求,选择上料DS90CR288A或者DS90CR286A,以便于适应高速相机应用工况,或者宽温工作的环境要求。

    (6) 支持多个FMC子卡的型号选择,可以满足2个Base Camera Link相机输入,或者一个Medium/Full/80Bit Camera Link的相机输入。还支持自定义的96Bit Camera Link的相机输入.

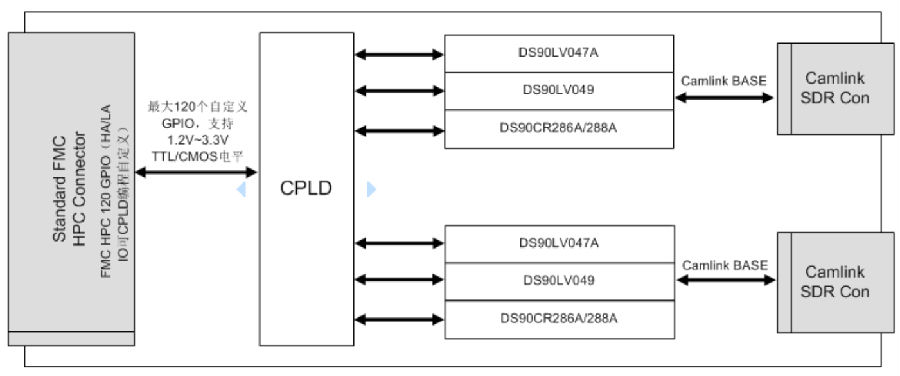

    管脚定义:
