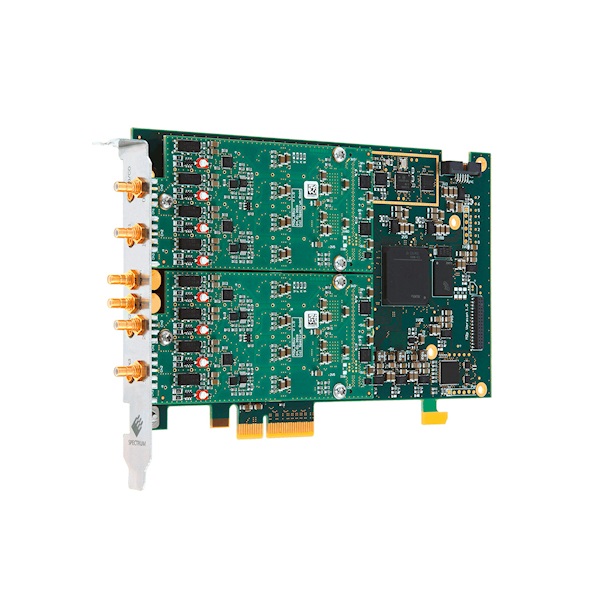

M2p.65xx--spectrum新一代16bit任意波形发生器

  • 产品分类:任意波形发生卡/回放卡
  • 产品简介:8通道任意波形发生,40-125M信号发生速率,16bit转化精度,±6V信号输出范围
  • 订购热线:400-000-4026

    技术规格

    — 支持1、2、4、8通道

    — 16bit精度

    — 信号生成速率 40MS/s至125MS/s

    — PCI Express x4总线传输

    — 支持所有通道同时发生

    — 输出电压max. ±3V into 50Ω (±6V into 1MΩ)

    — 信号模式:单次发生,循环发生, FIFO流模式, 门触发发生,回放

    — 512 MSamples 板上存储

    — 最多 10 cards在同一系统中

    — 可以用SCAPP选项直接读取CUDA GPU


    概述:

    新的“65”系列AWG提供最新的16位数字模拟转换器,一个快速的PCIe x4接口,流速高达700 MByte/s,卡长度仅为168 mm,几乎适用于所有PC。40或125 MS/s的信号发生速度,512 MSamples的高板载内存,高达±6 V的输出电平和4个额外的多功能输出,在超声波、激光、激光雷达、雷达、汽车、医学和大型物理实验领域,所需要1到60mhz频率信号发生器的工程师都将对这些最新的任意波形发生卡感兴趣。

      为了使M2p.65xx系列AWG能够生成长而复杂的波形,每张卡还配备了大容量512 MSamples的板载内存。大容量存储器由各种不同的输出模式补充。例如,可以对存储器进行分段,并且可以通过在不同段之间循环和切换来创建波形。这些卡还具有FIFO流功能,可以通过快速PCIe总线(速率高达700 MB/s)读取新的波形数据,同时重放已传输的信息。这种灵活性允许用户创建超长单次波形或不断变化的突发型信号,例如雷达,超声波,激光雷达或声纳系统中的信号。可能性几乎是无限的。

      使用Spectrum AWG控制和生成信号也很简单直接。这些卡是可编程的,免费提供驱动程序,以支持最常用的语言(如C ++,VB.NET,C#,J#,Delphi,Java或Python代码)以及LabVIEW、MATLAB等第三方软件工具。或者用户只需运行Spectrum自己的软件SBench 6 Professional即可。

      SBench 6用户能够通过简单易用的界面控制AWG的所有模式和设置。该软件支持多通道操作,并具有许多内置功能,可用于波形显示,信号生成,数据分析和文档编制。可以使用软件的EasyGenerator功能创建基本信号,该功能可生成具有可编程频率,幅度和相位的正弦波,三角形或矩形等波形。可以使用数学方程式创建更复杂的信号,或使用二进制,ASCII或波形格式从其他程序或设备(如数字化仪或示波器)导入更复杂的信号。


    订货型号:

    型号

    通道

    大采样率

    大带宽

    M2p.6530-x4

    1

    40 MS/s

    20 MHz

    M2p.6531-x4

    2

    40 MS/s

    20 MHz

    M2p.6536-x4

    4

    40 MS/s

    20 MHz

    M2p.6560-x4

    1

    125 MS/s

    60 MHz

    M2p.6561-x4

    2

    125 MS/s

    60 MHz

    M2p.6566-x4

    4

    125 MS/s

    60 MHz

    M2p.6533-x4

    8
    40 MS/s20 MHz

    M2p.6568-x4

    8125 MS/s60 MHz
