产品简介
QT2509RF射频收发板卡是一款基于RF IC架构的零中频以太网/光纤总线软件无线平台。实现双路射频接收、双路射频发送,支持带宽可达200MHz,能够适应不同频段和功率要求,调谐范围75MHz~6GHz。频段可覆盖2G/3G/4G/5G平台应用;可应用于通信、雷达、卫星测试验证、系统构建等场合。
产品描述
QT2509RF具有2通道接收,2通道发射功能,模拟接收带宽200MHz,板上提供30.72MHz的TCXO作为系统时钟源,提供给高性能PLL,PLL输出的低相噪时钟和同步信号,同时提供给中频收发器和FPGA作为参考,如果需要更精确的时钟源,子卡也可以通过前面板的SSMC连接器,由外部(信号源/频谱仪参考输出等)输入30.72MHz的参考时钟。QT2509RF标配4GB容量、64位宽的DDR3存储器用于缓存采集数据。DDR3读写数据率为1400MHz,能为用户提供不低于10GB/s的数据吞吐率,支持各种采集模式下的数据并发读写。板上支持GPS/北斗授时功能,授时精度优于20ns。QT2509RF使用以太网或者光纤传输协议,与上位机进行数据交换。
应用
基站
图图MIMO
有源天线系统
点对点回程
相控阵雷达
电子战
信号情报
军事通信
TDD有源天线系统
软件定义无线电(SDR)
测试设备
射频教学
3G、4G和5G TDD宏蜂窝基站
产品特性
调谐范围75MHz至6GHz
接收功率最大支持-11dBm
发射功率最大支持+3dBm
支持千兆以太网、万兆以太网(光纤)、USB2.0传输
支持外参考时钟频率30.72MHz
支持GPS北斗授时,授时精度≤20ns
工作温度0℃~55℃
独立结构设计
客户价值
集成度高、易于系统搭建
灵活的子卡、母卡配置方案
快速搭建通信收发机
高速率数据传输
可集成实时信号处理算法
适应多种操作系统(包括国产化操作系统)
上位件软件接口易于二次开发
可视化图形界面
硬件平台

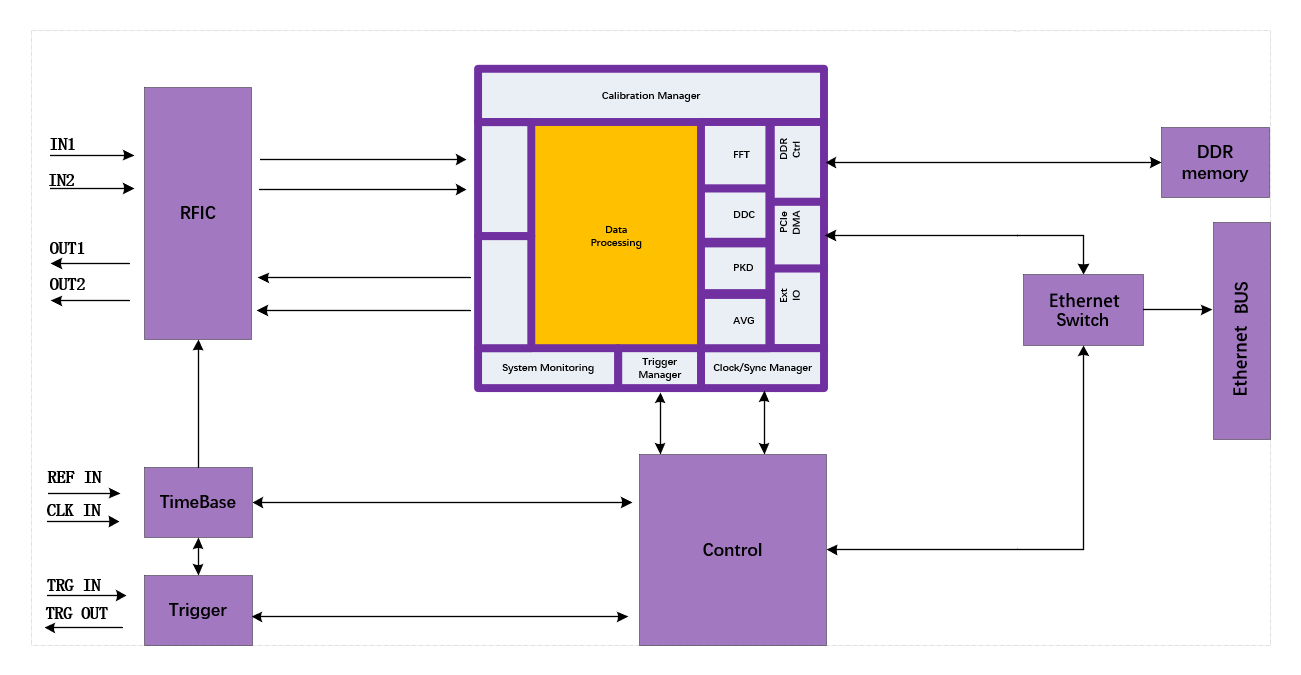

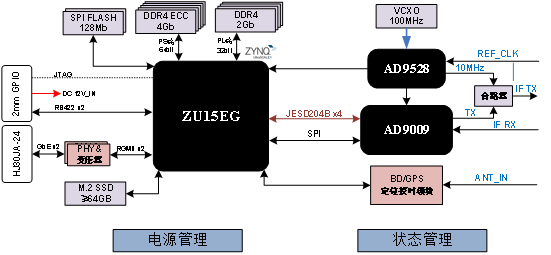

框图

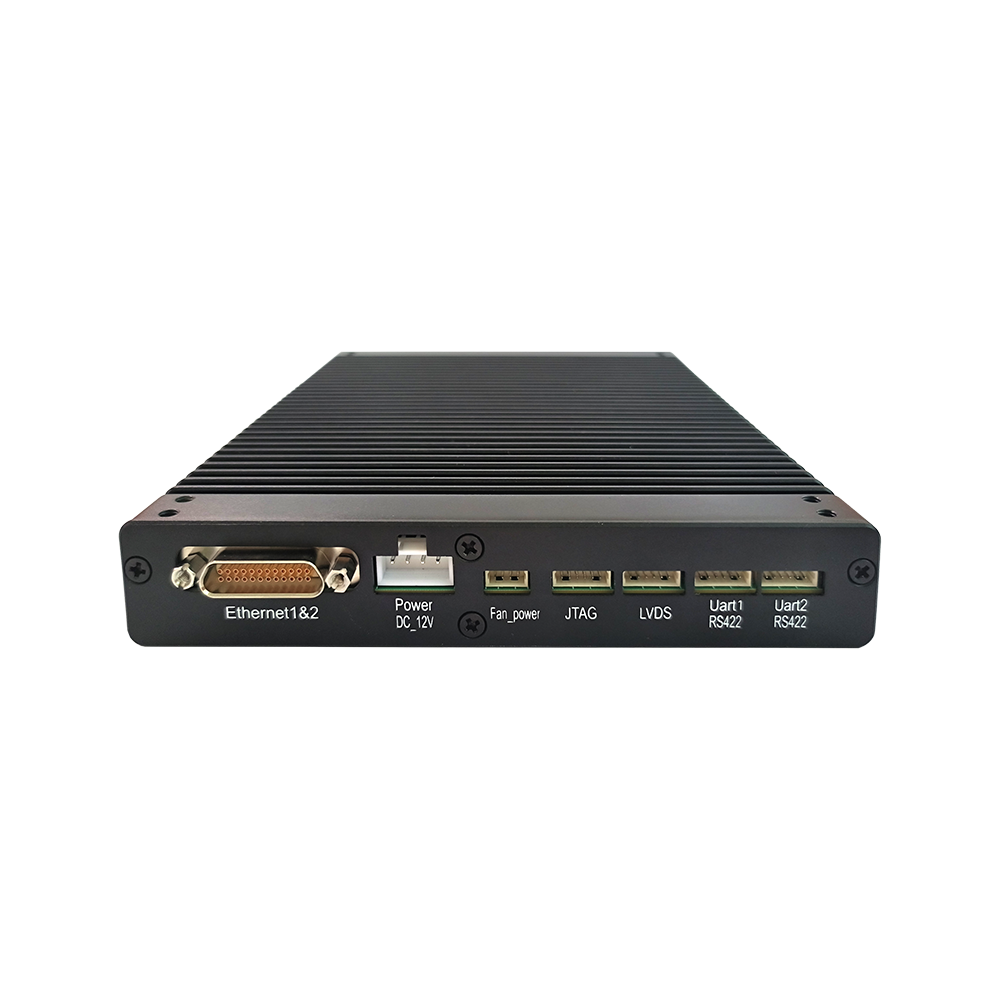

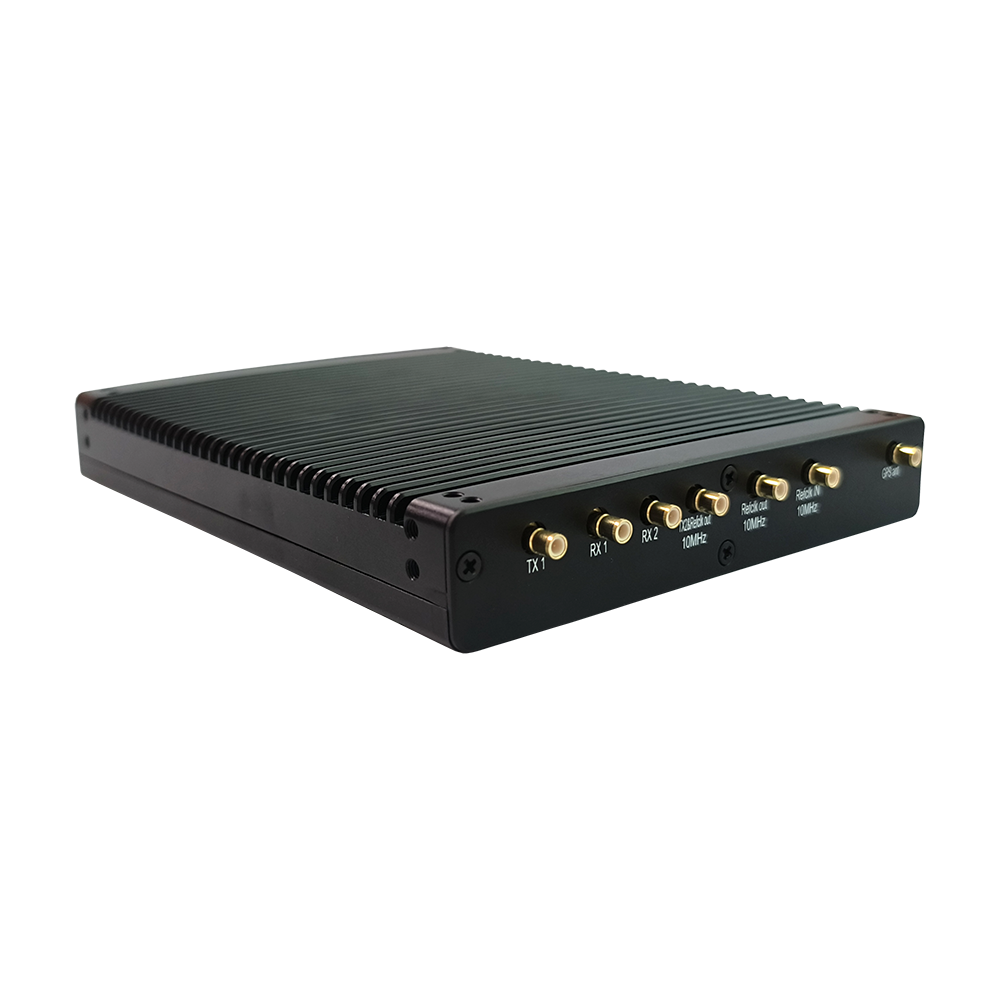

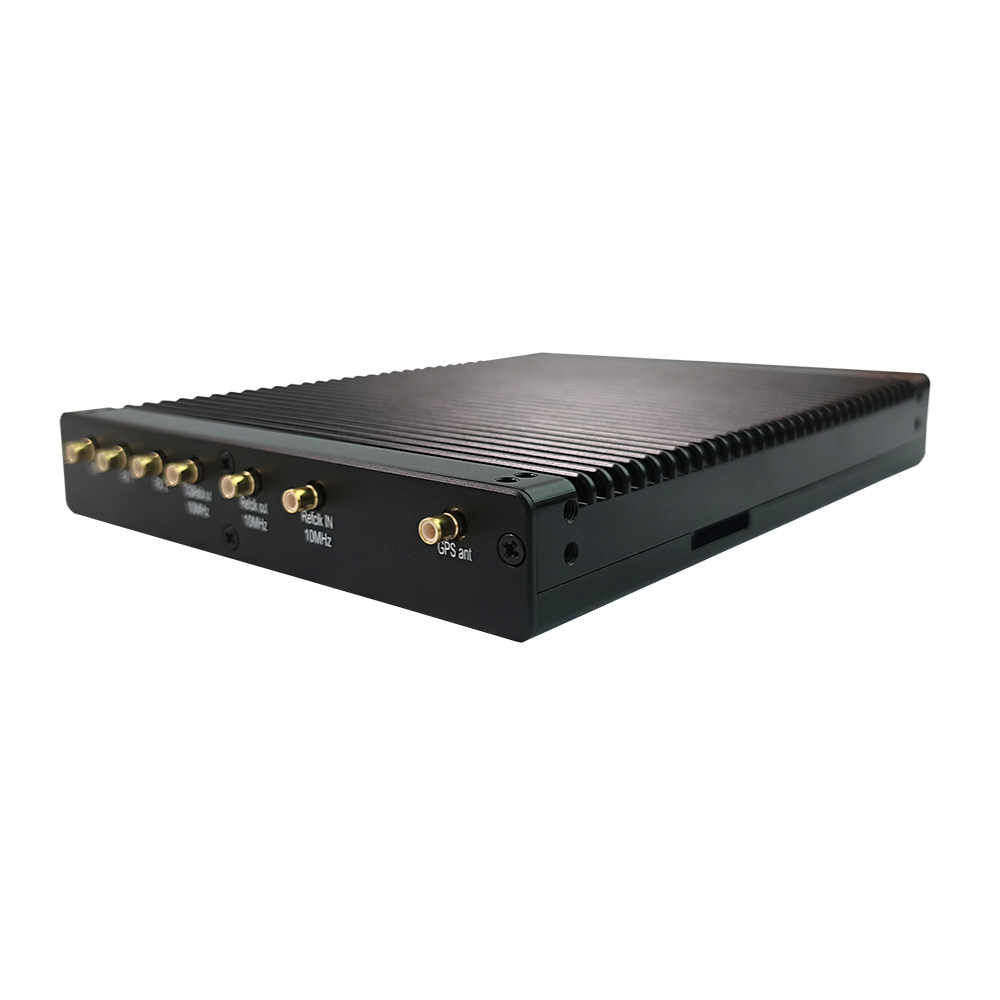

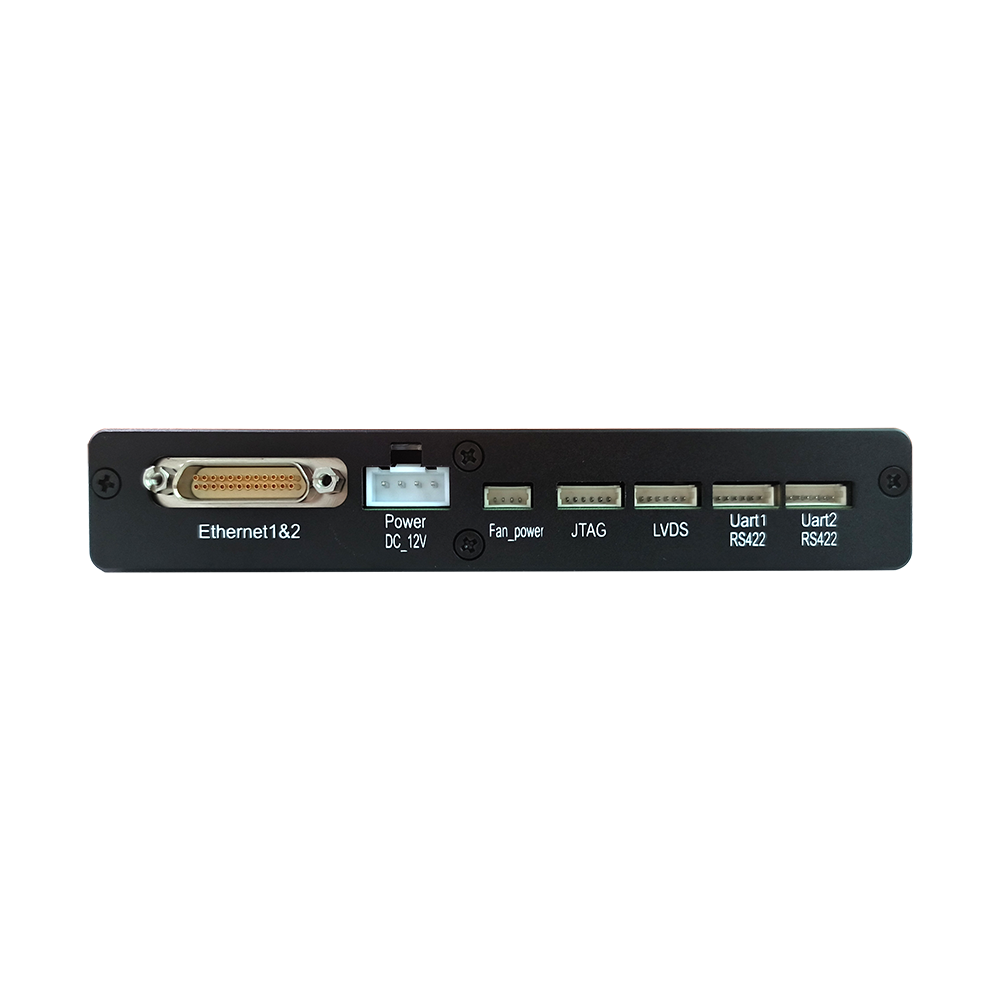

实物图

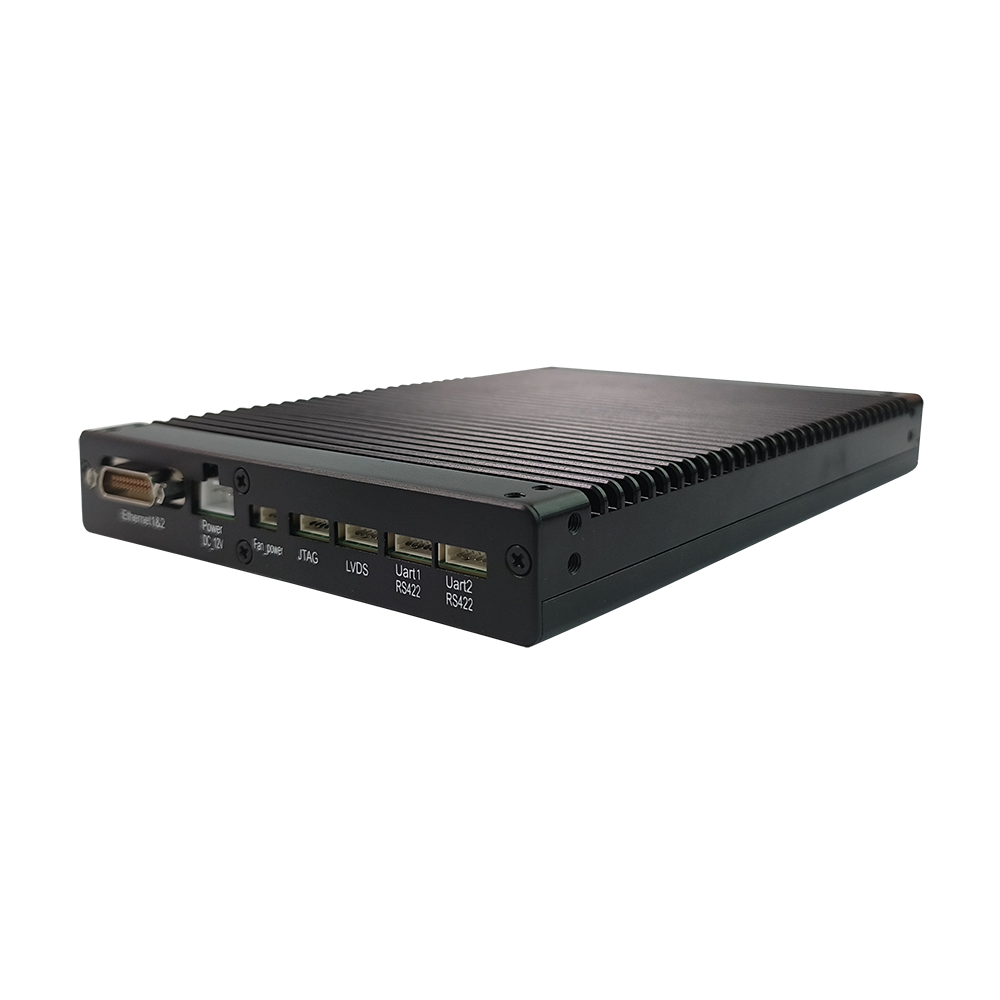

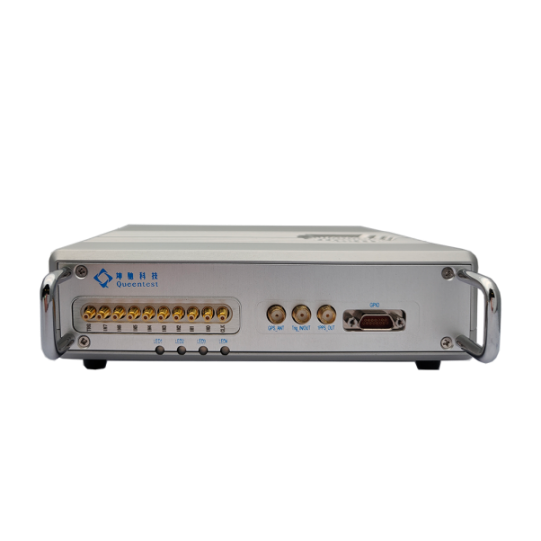

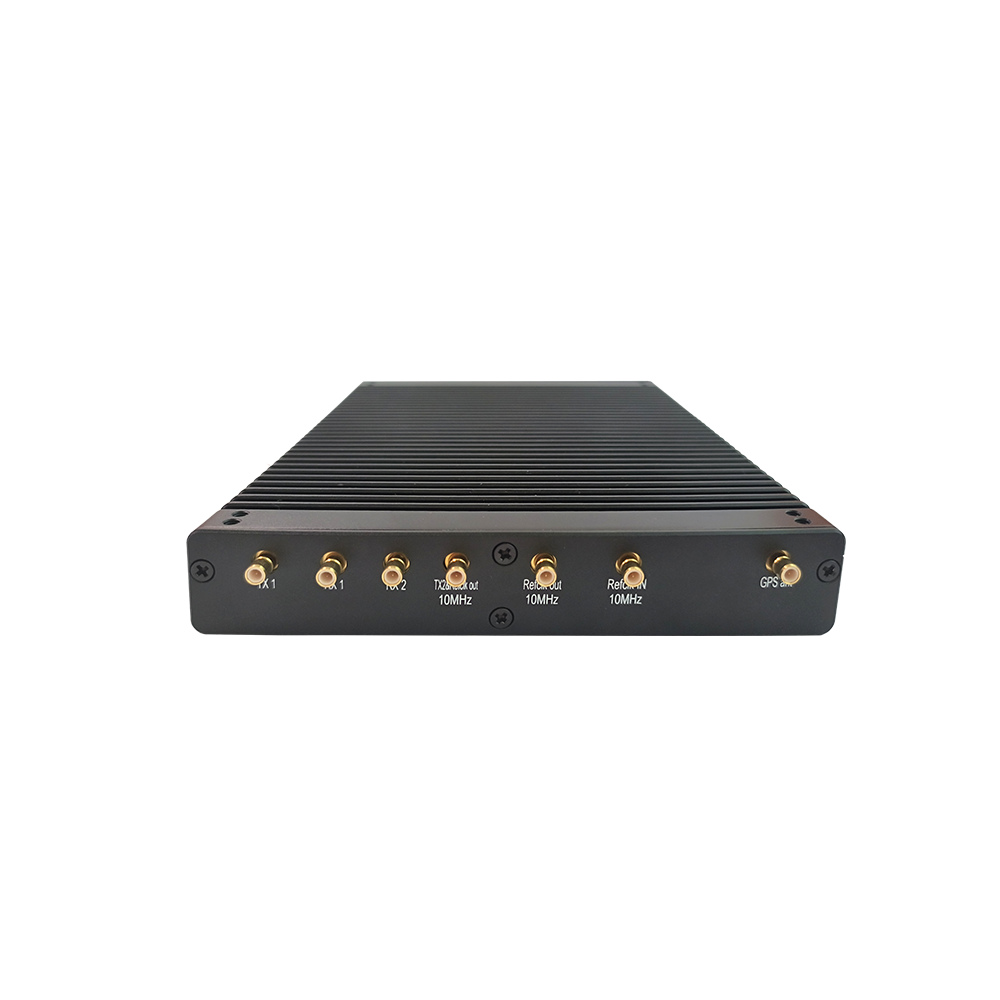

图1 前视图

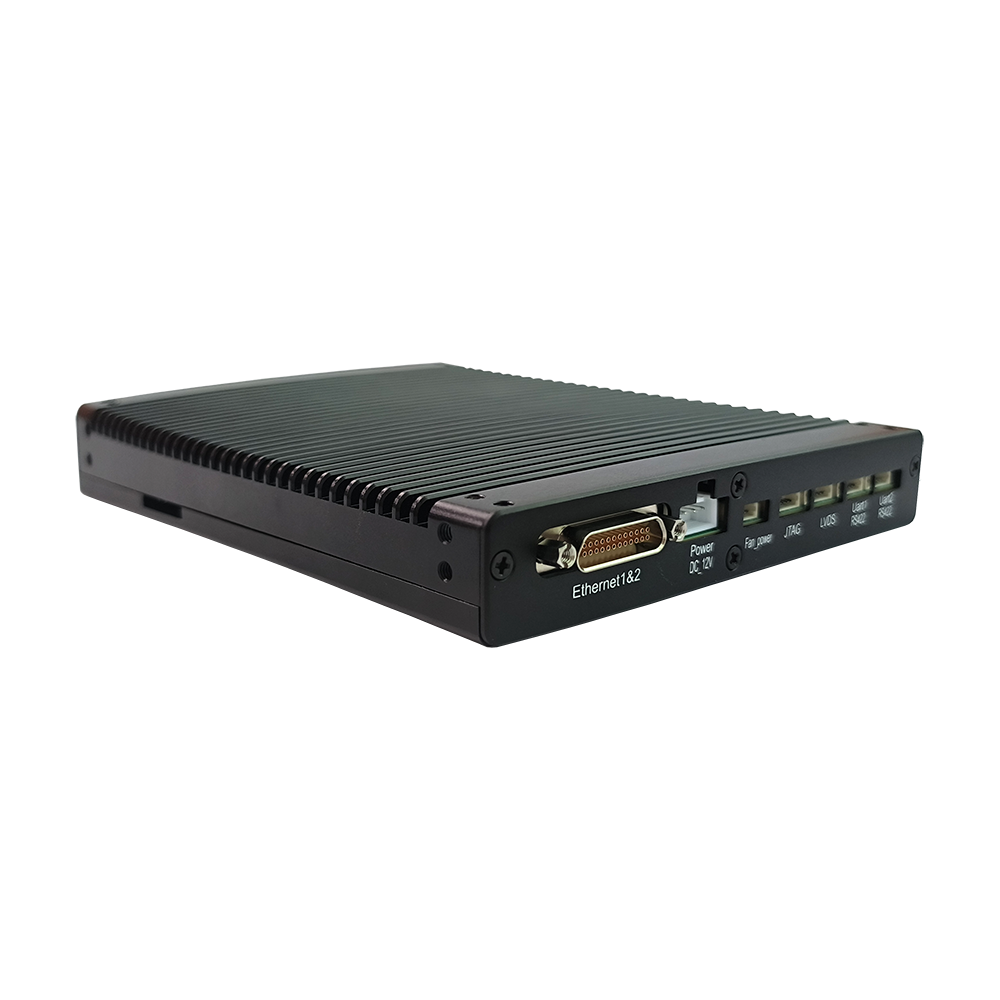

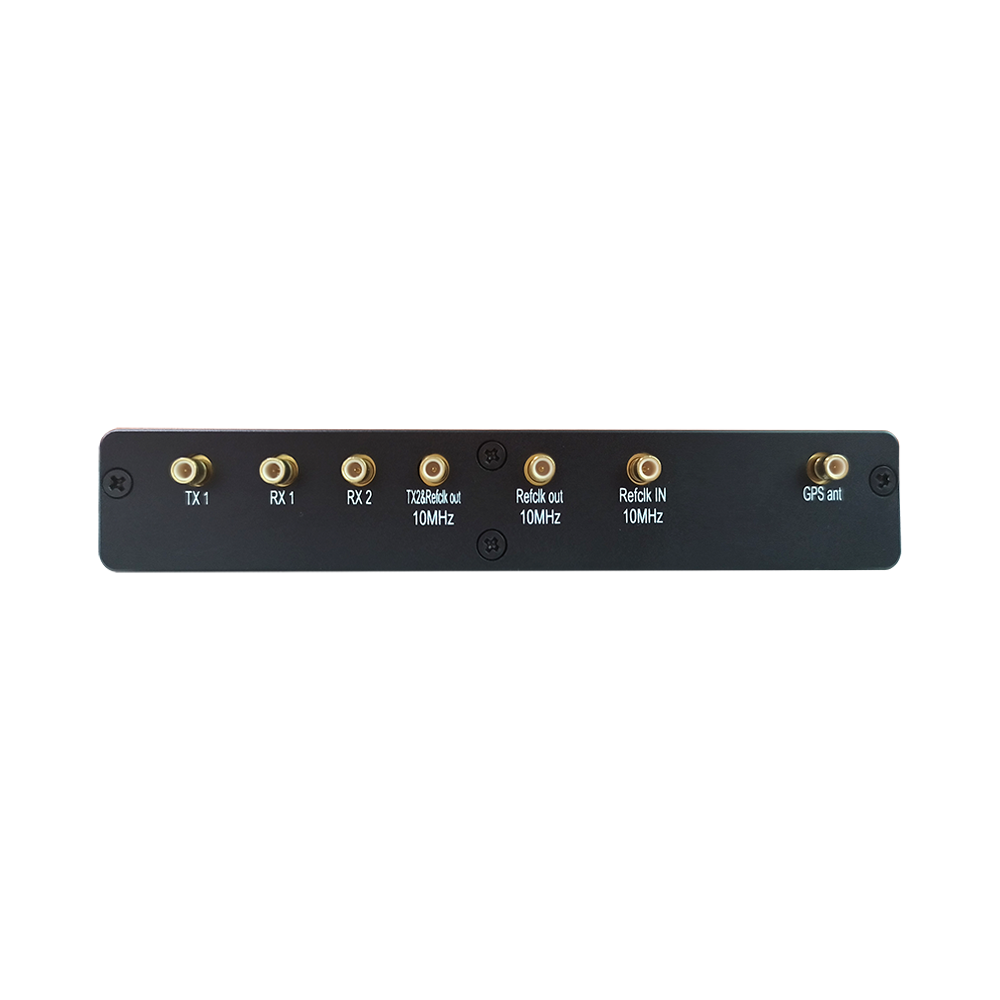

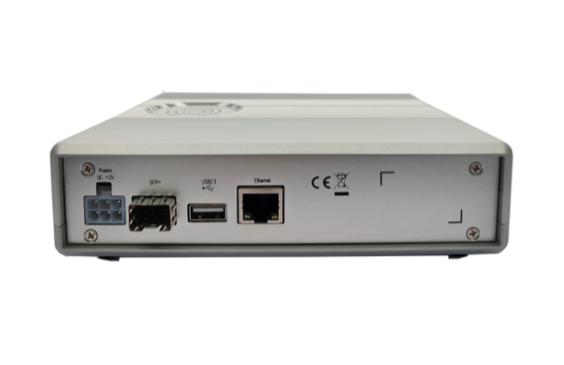

图2 后视图

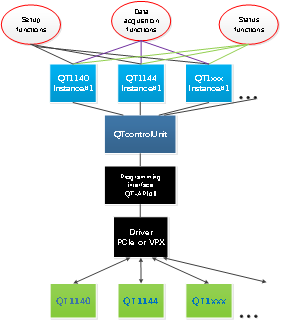

软件架构图
应用软件
驱动
支持Windows 10 64位驱动,Linux 64位驱动。
软件接口
支持C/C++,MATLAB,Python,C#,GNU、Radio等语言

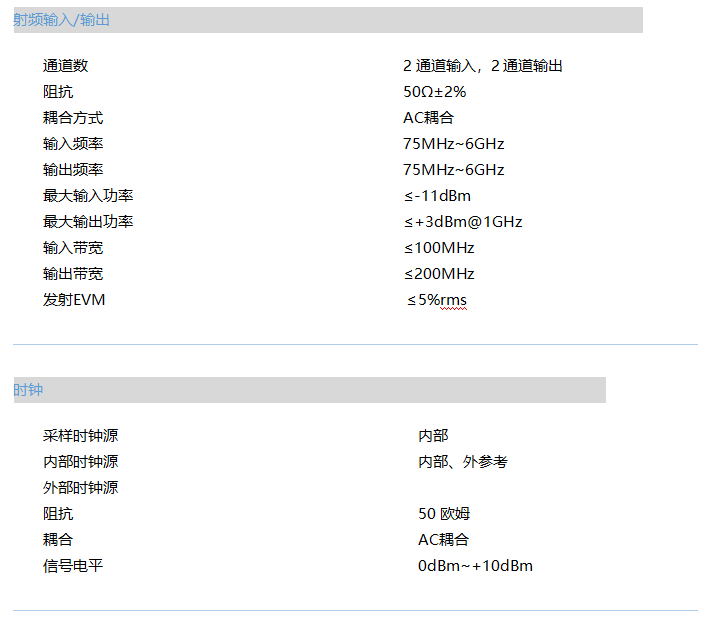

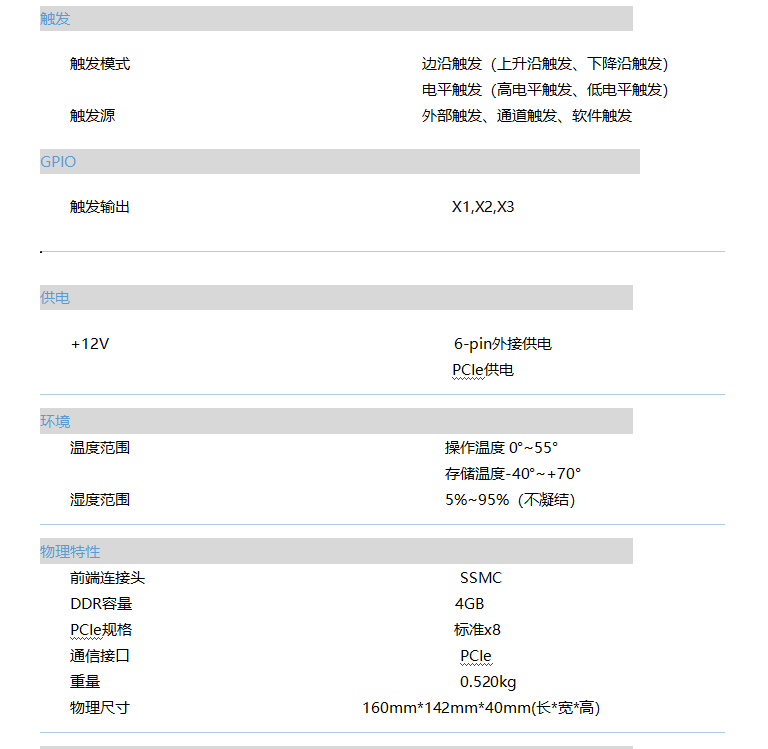

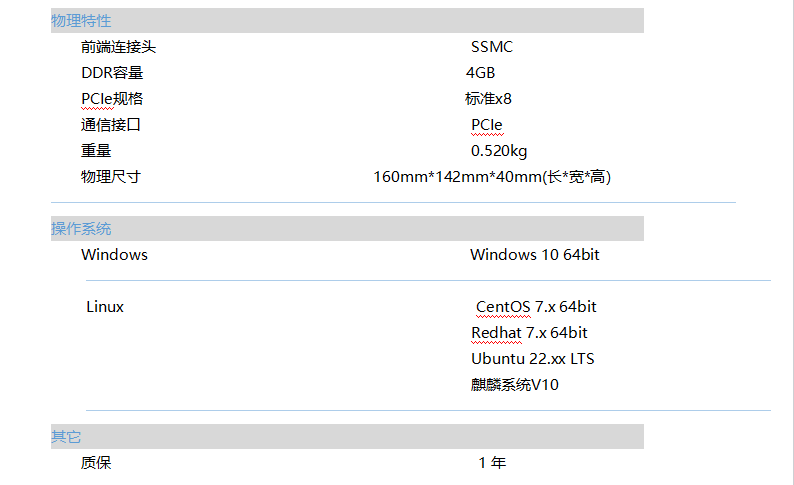

技术指标
关键应用

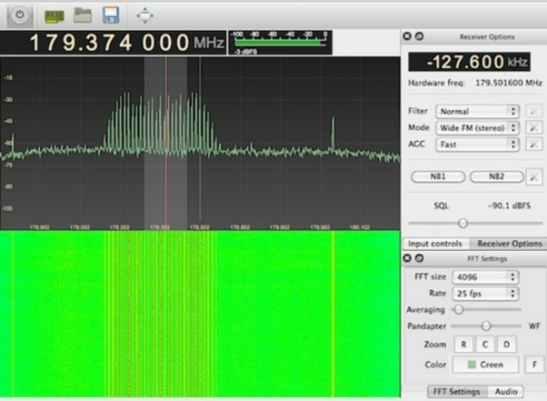

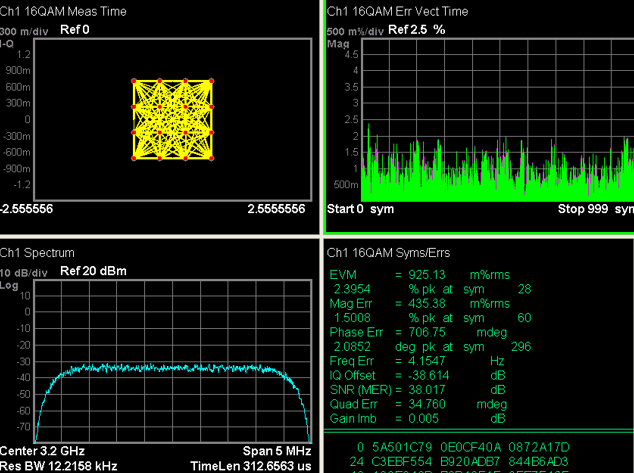

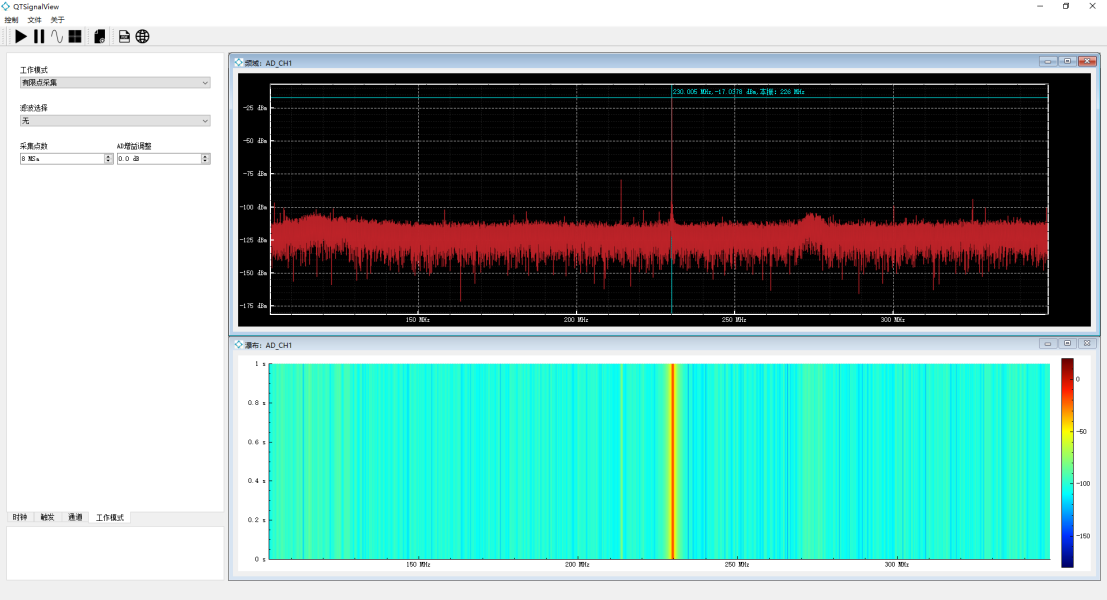

正交振幅调制(Quadrature Amplitude Modulation,QAM)是一种频谱利用率很高的调制方式,其在中、大容量数字微波通信系统、有线电视网络高速数据传输、卫星通信系统等领域得到了广泛应用。右侧为16QAM的调制信号发射,频谱仪分析仪图。
成功案例
QT2509RF是小体积、低功耗、宽频段、多通道等优点。基于RFIC处理核心,射频工作频率范围为75MHz至6000MHz,涵盖大部分免执照蜂窝频段。发射最大带宽450MHz,接收最大带宽200MHz,提供2路接收2路发射,发射链路添加射频放大器提高线性度,接收链路添加低噪声放大器可有效的降低输入噪声和提高接收机的灵敏度,提供外供参考时钟输入功能,为用户快速搭建软件无线电平台。

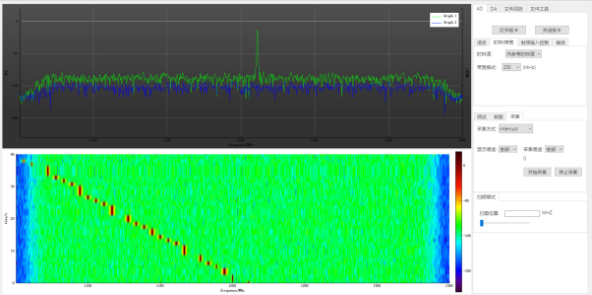

右侧为某用户基于QT2509RF产品搭建的,基于GNU Radio的软件无线电平台。
坤驰科技专注于模块化的高速数据采集与信号处理产品开发,为用户提供基于FPGA的高速AD、DA、处理板卡与相关产品,功能覆盖高速信号采集与获取、高速信号实时处理、高速数据存储与回放等。目前高速数据采集产品最高可实现10GS/s采样率,设计了适配不同应用的多种模拟前端、FPGA IP算法模块。目前公司与行业已共同成长十五年,并将继续往专业化路线驶进。为用户提供易用的模块化产品,创造深度的行业价值链将是公司始终坚持的市场立足点。
在高速信号采集和信号处理领域,坤驰科技与多家知名国外企业建立合作关系,如德国Spectrum、瑞典SPDevices、法国ApisSys、德国Cronologic、美国Singal Core等公司,进行系统集成,服于本地市场。
Spectrum公司作为全球领先的高速数据采集模块制造商,专注于高速A/D、D/A和DIO仪器板卡产品,采样率涵盖100KSa/s、1MS/s、10MS/s、50MS/s、200MS/s、500MSa/s和1GS/s、5GS/s、10GS/s采样率,分别具有16、14、12和8位的分辨率。Sepctrum全新的M4i、M5i、M2p系列板卡,基于PCIe Expresss总线,可达超过12.8GB/s传输速率。这些产品被广泛应用于高速信号采集、生物技术、半导体、航空雷达、无线电通讯、光学、物理和天文学等众多研究领域、ATE和OEM应。
SP Devices是一家针对通信、音频基站、雷达、信号智能和测试测量等域提供高性能模数转换技术的高技术公司,SP Devices提供基于并行ADC的IP,USB、PXIExpress总线高速数字化仪/数字示波器模块,和定制的数据采集方案。在ADC线性化、不平衡校正方面,SPDevices有着突出的优势。Sp Devices可以提供高达10GS/s, 14ibt的高速AD板卡。
Cronologic为高速和高精度信号处理和分析提供定制的数据采集解决方案。提供一套专注于数字信号高精度定时测量和高速模拟信号瞬态记录的标准产品。其中ADC技术最高可到10GS/s,TDC测量精度可到25ps。可应用于LIIM,LIDAR,OTDR,TOF、量子感知等领域。
SignalCore,Inc.成立于2009年,设计和制造高质量的仪器级射频和微波子系统。为全球测量、通信、航空航天、国防、学术和电子制造等行业的客户提供服务。我们在高性能射频和微波解决方案的设计和制造方面拥有丰富的工程知识和经验,确保我们的产品在业内具有最高的质量和可靠性。
坤驰科技遵循“为客户创造价值”与“创造一流产品”的理念,深切了解用户之需求,为用户提供最佳之选。我们将与中国的用户与市场共同成长,目标成为国际知名企业!
