产品简介

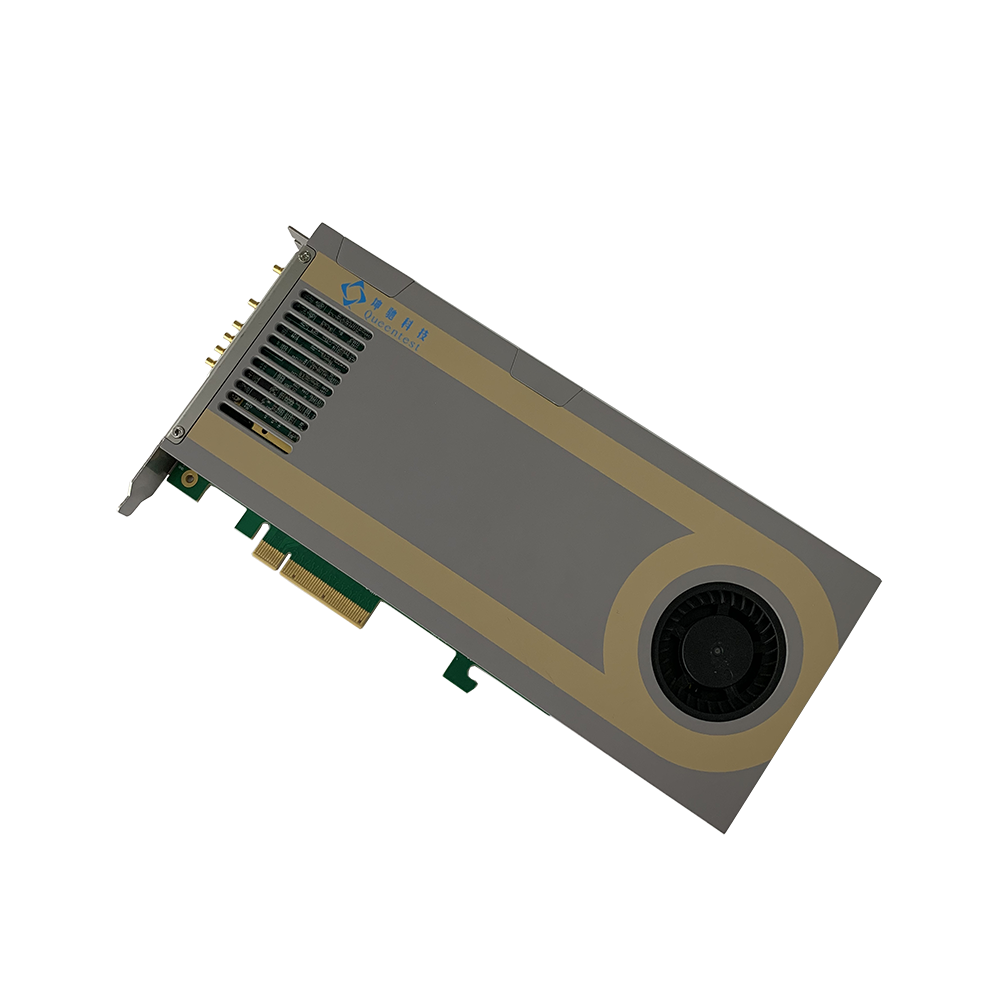

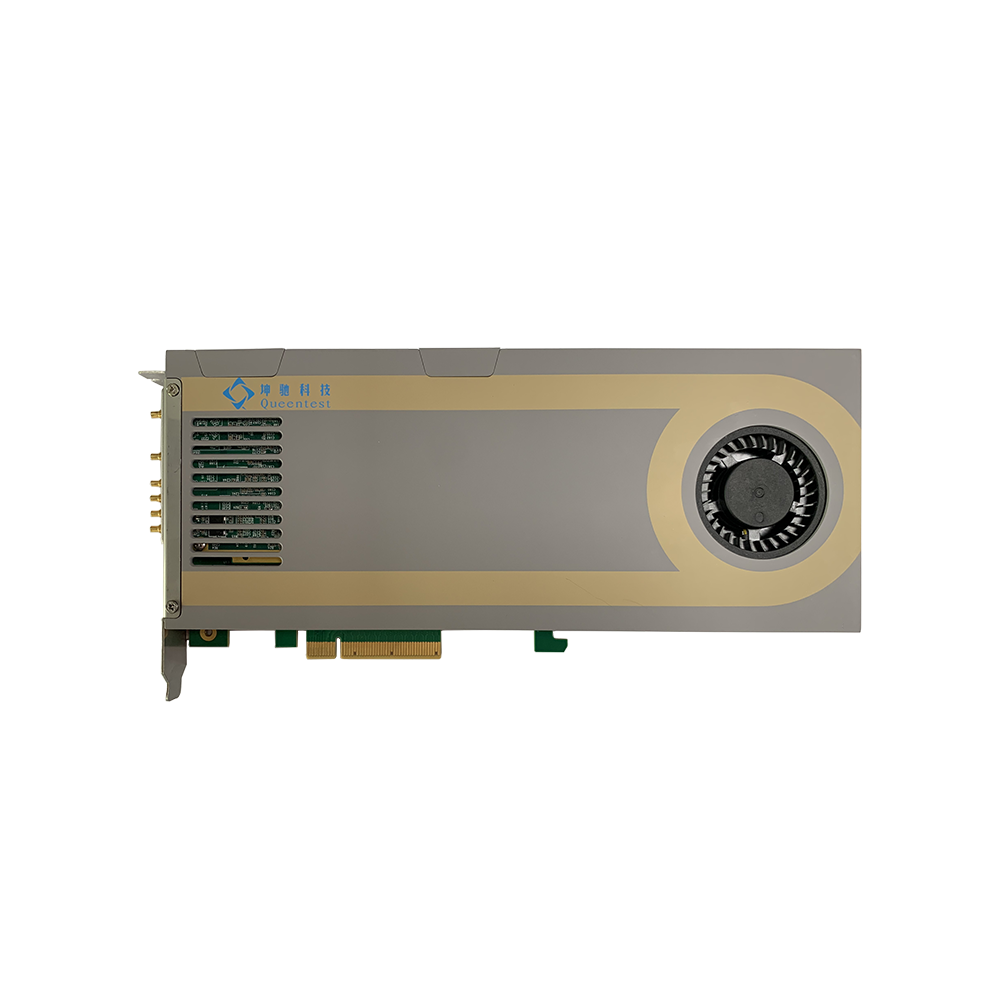

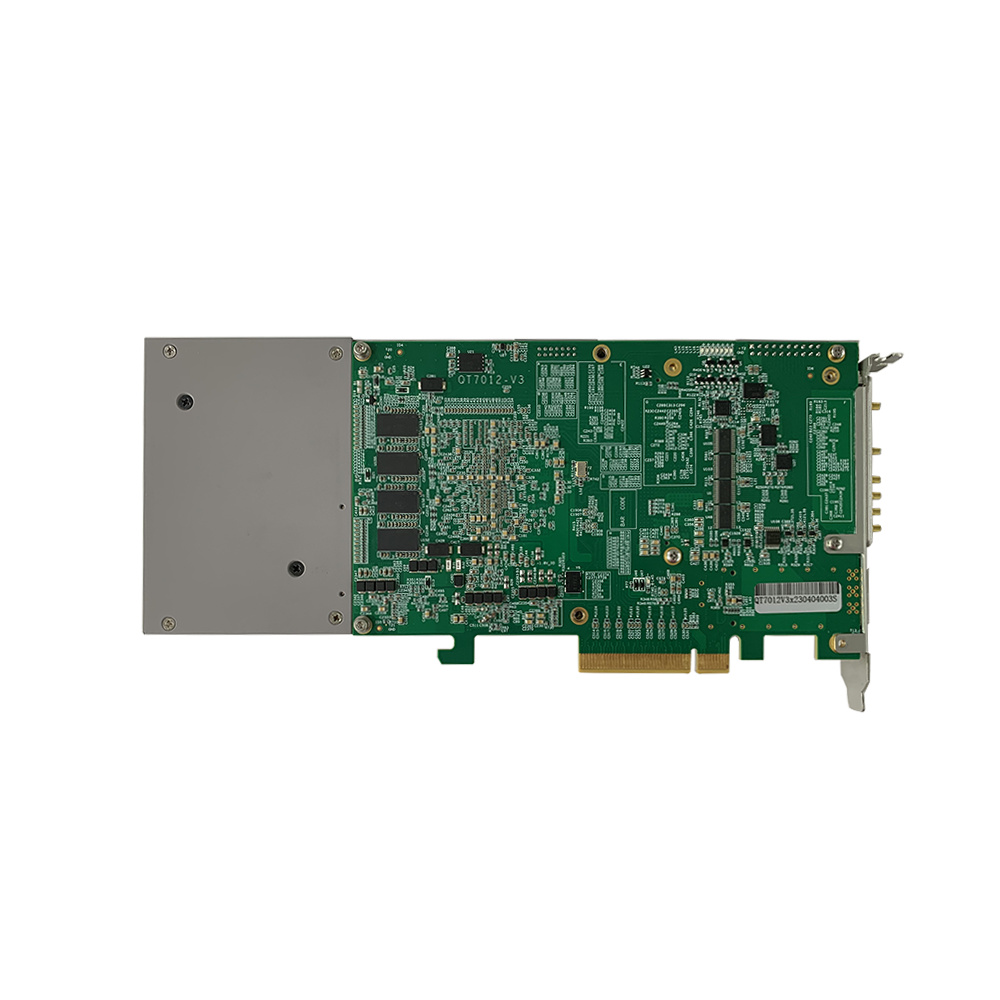

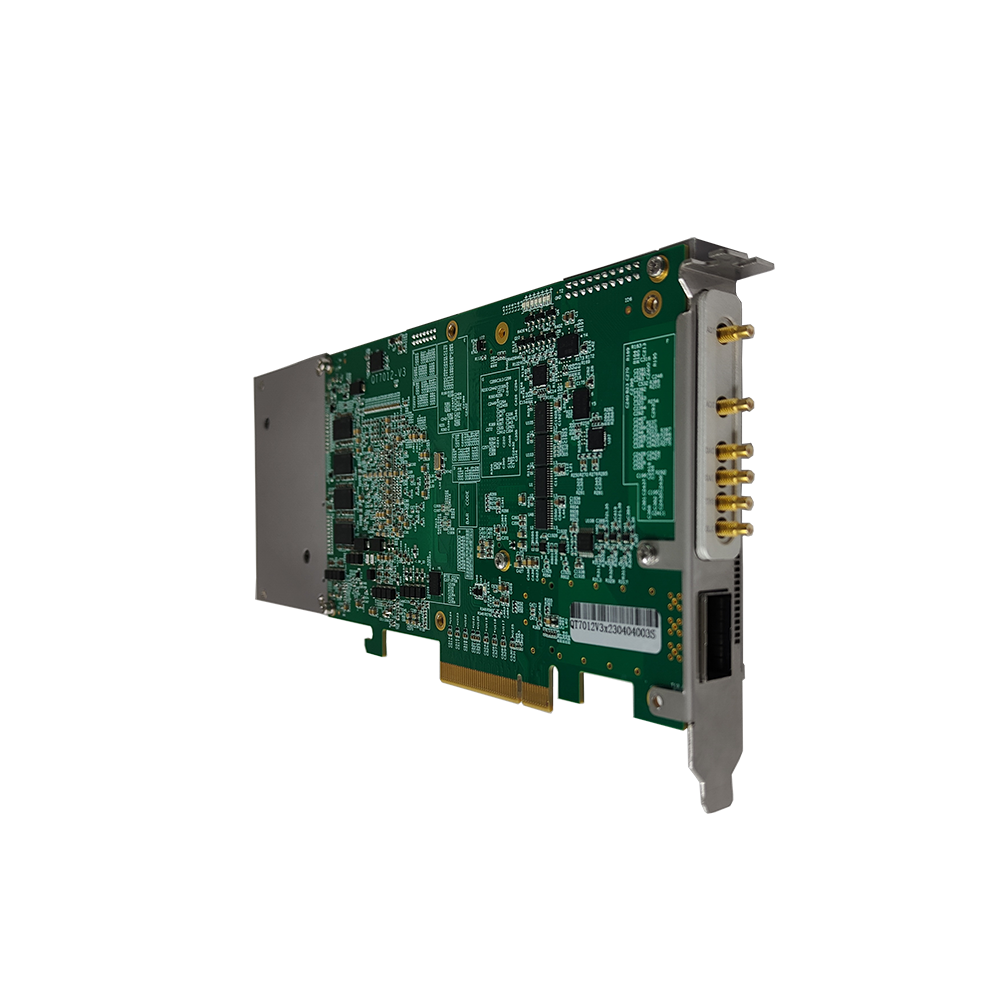

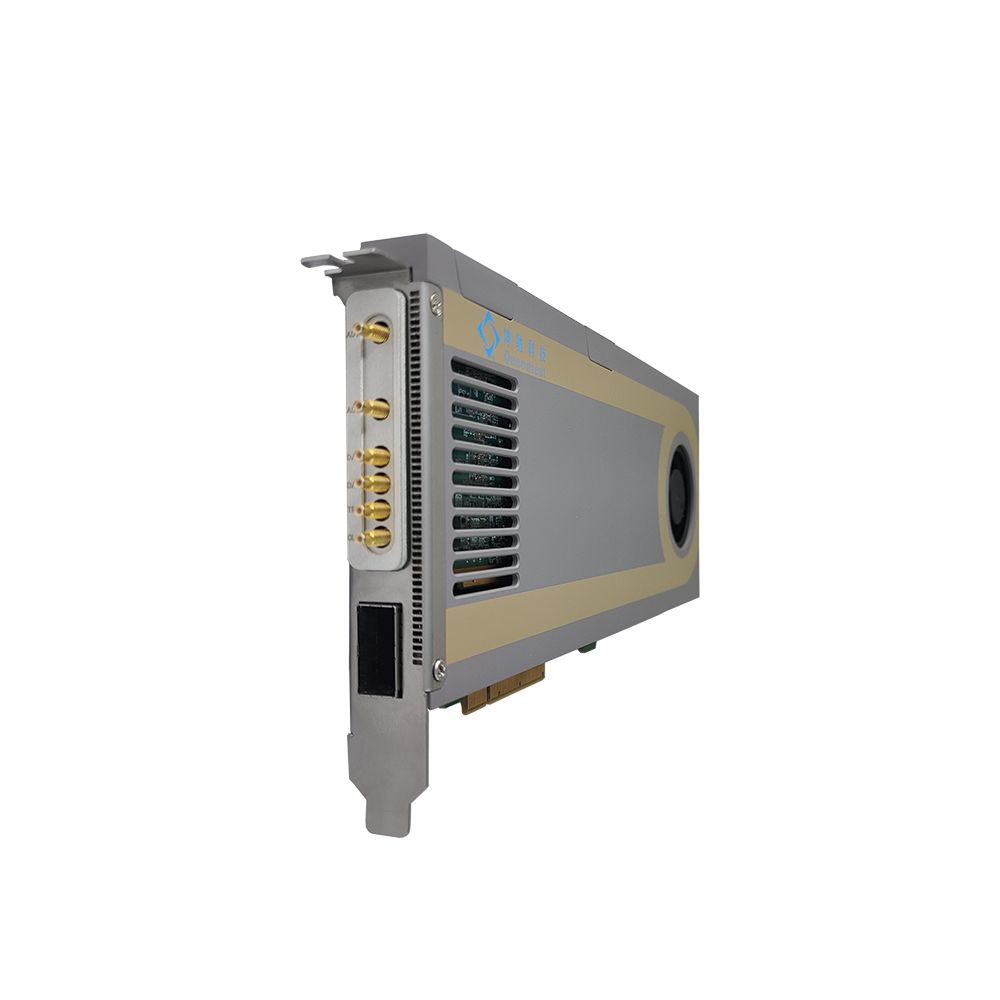

QT12331一款集成高速AD和DA转换器超高带宽PCIe总线高速采集回放板卡。它具有14bit分辨率、3GS/s AD采样率和12.6GS/s DA更新率，基于Xilinx KU060 FPGA系列。高速AD/DA转换器适用于雷达或通信中的高频和中频信号采集与数据回放，板载开放FPGA工程为用户开发与部署定制FPGA处理IP带来便利。QT12331提供快速的PCI Express 3.0 x8数据传输接口，附带的通用IO接口和光纤接口可以满足特殊需求。

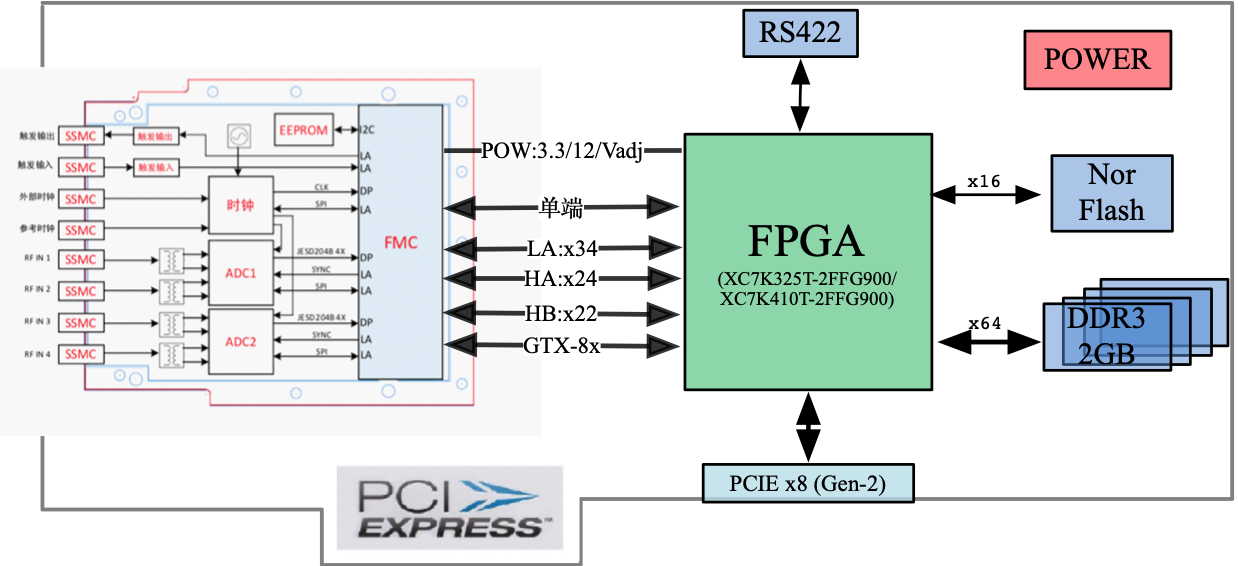

系统框图
技术规格
——完整的雷达与软件无线电接口方案
——支持Xilinx Kintex Ultrascale 系列FPGA；
——2路3GS/s 14bit AD；
——2路12.6GS/s 14bit DA;
——4GB DDR4；
——支持外时钟输入；
——多系统同步时钟；
——PCI Express Gen3.0 x8接口
——可选用户可配置Gibit串行接口；
——支持外部触发输入或输出；
——支持多个用户自定义扩展IO；
——FPGA支持用户自定义逻辑开发。
应用领域
——雷达采集与回放
——卫星中频处理
——软件无线电
——宽带通信
——电子对抗
软件支持
设备驱动
QT1331提供64位Windows 7、64位windows 10及Linux设备驱动程序。可以使用Visual C++，Visual Studio 201x，LabVIEW，Labwindows/CVI，Python以及Matlab进行二次开发。
示波软件——QT Signal View
示波软件运行即可开始进行测量，无需编程。它集成硬件设置、数据显示、示波器、瞬态记录、分析和保存数据等功能，并在易于使用的统一界面下完成以上所有功能。
软件开发包（SDK）
QT1331的SDK可以使用Visual C++， Visual Studio 201x，LabWindows/CVI，Python以及Matlab进行二次开发。
SDK包括操作板卡的所有QTAPI函数和典型应用的参考实例。QT API编程参考手册详细描述了API函数的定义和使用方法。
主要规格与指标
|
模拟输入
|
|
项目
|
参数
|
备注
|
|
最大通道数
|
2
|
QT1331-2CH
|
|
4
|
QT1331-4CH
|
|
输入接口
|
SSMC
|
|
|
输入阻抗
|
50Ω±1%
|
|
|
耦合方式
|
AC
|
QT1331-X
|
|
输入量程（FSR）
|
2Vpp（默认）
|
QT1331-X
|
|
抗混叠滤波器
|
固定带宽3order Butterworth
|
QT171356 -X 不具备
|
|
低频段截至频率
|
100Hz（TBD）
|
QT1331AC-X
|
|
-3dB带宽
|
9GHz
|
QT1331AC-X
|
|
模拟输出
|
|
项目
|
参数
|
备注
|
|
最大通道数
|
2
|
QT1331-2CH
|
|
4
|
QT1331-4CH
|
|
输入接口
|
SSMC
|
|
|
输入阻抗
|
50Ω±1%
|
|
|
耦合方式
|
AC
|
QT1331-X
|
|
输入量程（FSR）
|
2Vpp（默认）
|
QT1331-X
|
|
抗混叠滤波器
|
固定带宽3order Butterworth
|
QT171356 -X 不具备
|
|
低频段截至频率
|
100Hz（TBD）
|
QT1331AC-X
|
|
-3dB带宽
|
9GHz
|
QT1331AC-X
|
|
采集时钟
|
|
项目
|
参数
|
备注
|
|
内部采集时钟
|
|
参考时钟频率
|
10MHz
|
|
|
参考时钟精度
|
＜3ppm/年
|
|
|
最大采样率
|
3GHz
|
|
|
2.6GHz
|
|
|
2GHz
|
|
|
最小采样率
|
10MHz
|
|
|
采样频率设置
步长
|
1Hz/step
|
受时钟芯片VCO分频比限制，
部分频率不可用。
ABA分频模式可实现最小10MSps/(2^20)，纯数字采集模式最小1MSps。
|
|
外部采集时钟
|
|
输入阻抗
|
50Ω
|
|
|
输入耦合方式
|
交流
|
|
|
输入频率范围
|
25MHz（最小）~625MHz（最大）
|
建议输入时钟＜40MHz最好为方波
|
|
输入接口
|
SMA Female
|
|
|
输入幅度
|
0.6Vpp~2.5Vpp
|
如果需要输入超出最大幅度的时钟请联系厂家
|
|
占空比
|
50%±5%
|
|
|
外参考时钟
|
|
输入阻抗
|
50Ω
|
|
|
输入耦合方式
|
交流
|
|
|
输入频率范围
|
10MHz（最小）~100MHz（最大）
|
10MHz~25MHz建议使用方波；
25MHz以上可以使用方波或正弦波。
|
|
输入接口
|
SMA Female
|
|
|
输入幅度
|
0.6Vpp~2.5Vpp
压摆率＞0.5V/ns
|
如果需要输入超出最大幅度的时钟请联系厂家
|
|
占空比
|
50%±5%
|
|
|
数据采集
|
|
项目
|
参数
|
备注
|
|
分辨率
|
14bit
|
|
|
12bit
|
|
|
数据内存
|
板载4GB内存，所有通道共享
|
|
|
时间戳
|
标准NTP协议的时间戳格式，共64位
|
GPS时间戳
|
|
128bit位宽的时间戳信息
|
用户自定义时间戳
|
