产品简介

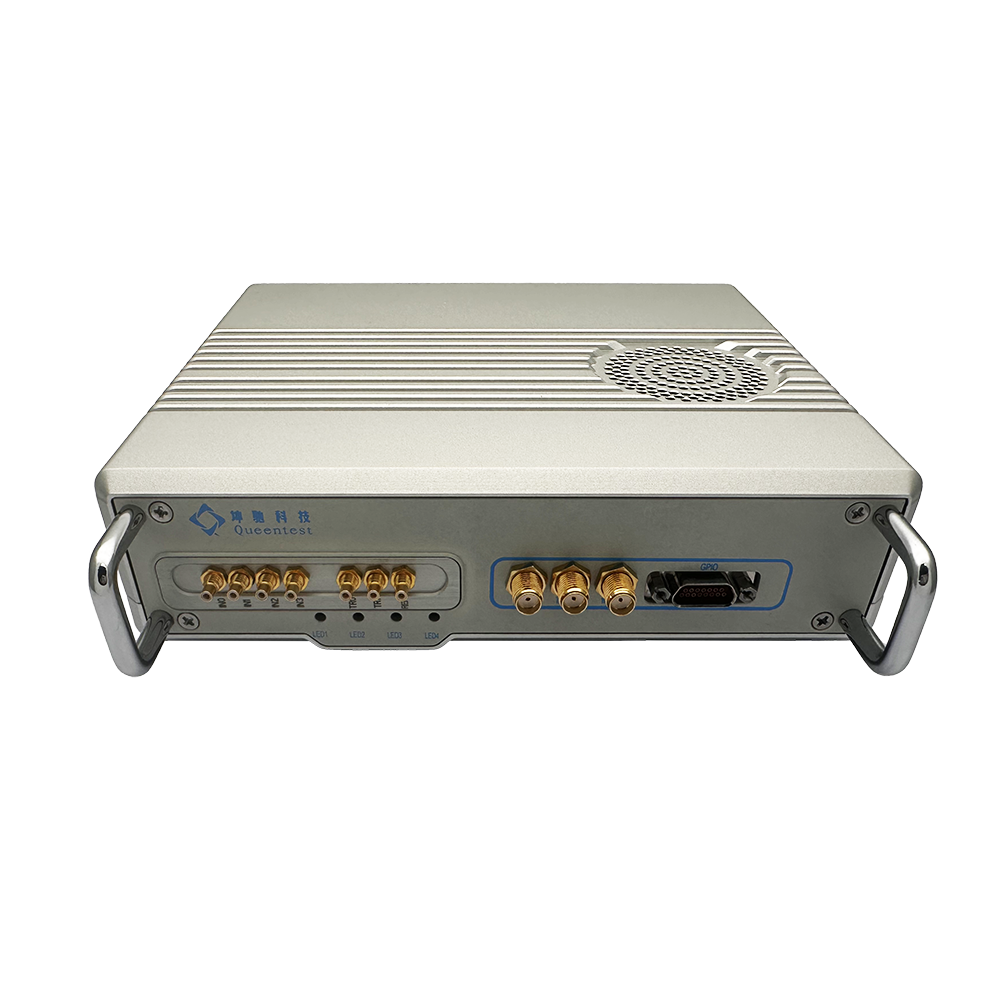

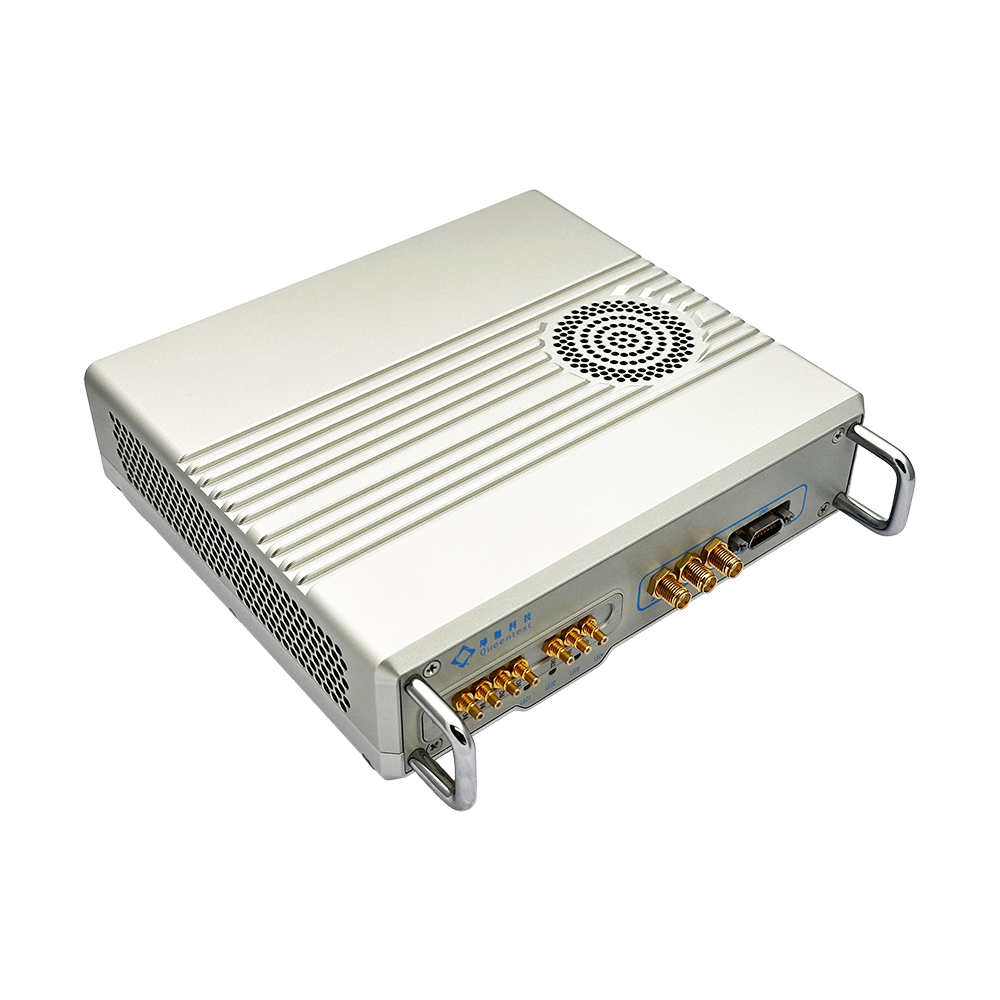

坤驰科技自主研发的QT20135是一款同时支持交流耦合与双极性宽带信号输入的高精度高速数据采集卡，它具有16bit分辨率、2或4通道和1G/500MSPS采样率的指标。板载FPGA具备实时信号处理能力，可以进行大数据量的实时信号处理，这些特性使QT20135成为中频信号采集、雷达、复杂电磁环境、及无线频谱应用领域进行信号采集和分析的理想工具。QT20135提供灵活配置的硬件组合，获得性能、功耗和成本之间的最佳平衡，其便携式设计与以太网接口，应用于场外、便携式、分布式应用的理想之选。

技术规格

●最大支持4通道同步采集；

●16bit转换精度；

●输入带宽（-3dB）:0.2~580MHZ；

●支持交流耦合，50欧姆输入阻抗；

●1900mVpp输入量程；

●板载2GB DDR3存储器；

●支持外部触发输入或输出；

●支持外参考或者外采样时钟输入；

●支持多个用户自定义扩展IO；

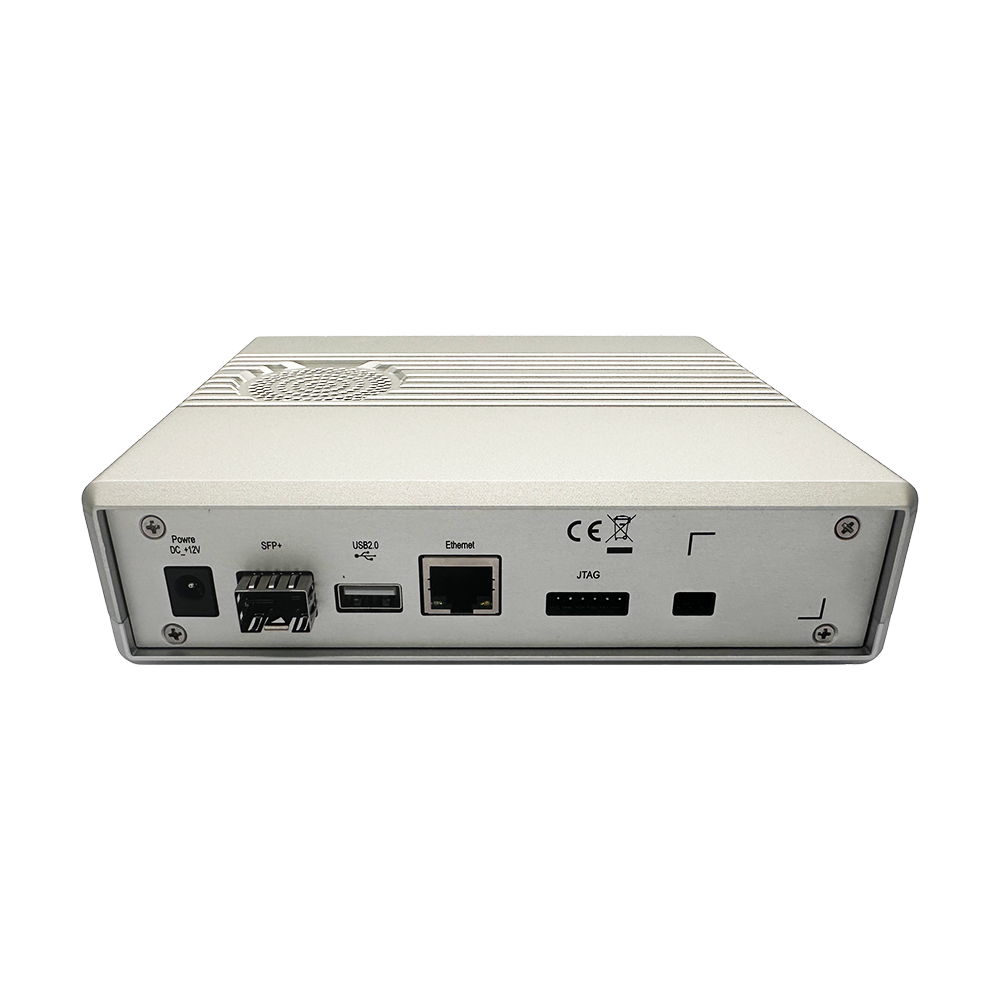

●SFP+，千兆网等接口；

应用领域

●雷达回波信号采集

●卫星中频采集

●频谱侦听

●通信系统

软件支持
Windows 设备驱动
QT20135提供64位Windows 7、64位windows 10及Linux设备驱动程序。可以使用Visual C++，Visual Studio 201x进行二次开发。
示波软件
示波软件运行即可开始进行测量，无需编程。它集成硬件设置、数据显示、示波器、瞬态记录、分析和保存数据等功能，并在易于使用的统一界面下完成以上所有功能。

软件开发包（SDK）
QT20135的SDK可以使用Visual C++， Visual Studio 201x进行二次开发。
SDK包括操作板卡的所有QTAPI函数和典型应用的参考实例。QTAPI编程参考手册详细描述了API函数的定义和使用方法。
