产品简介

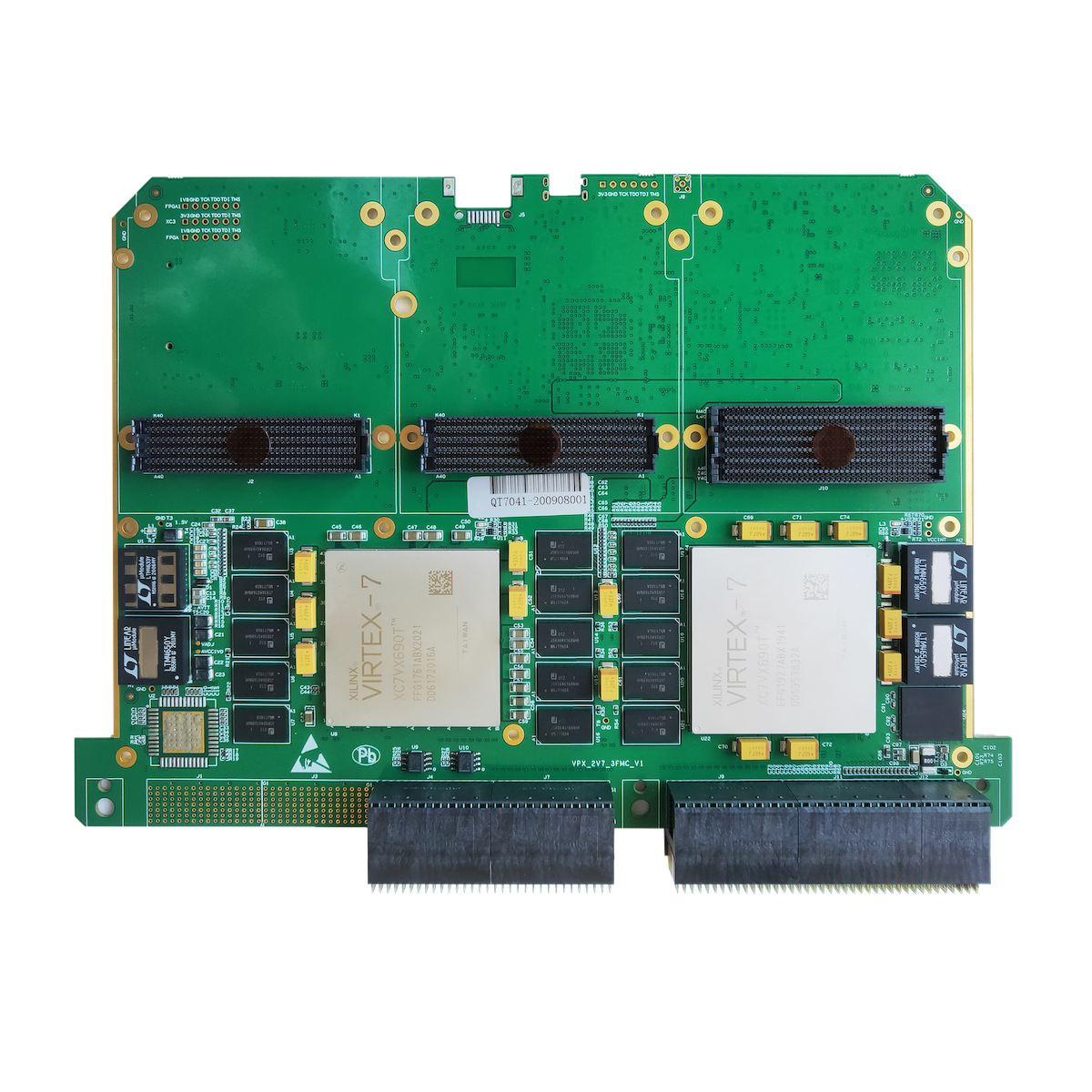

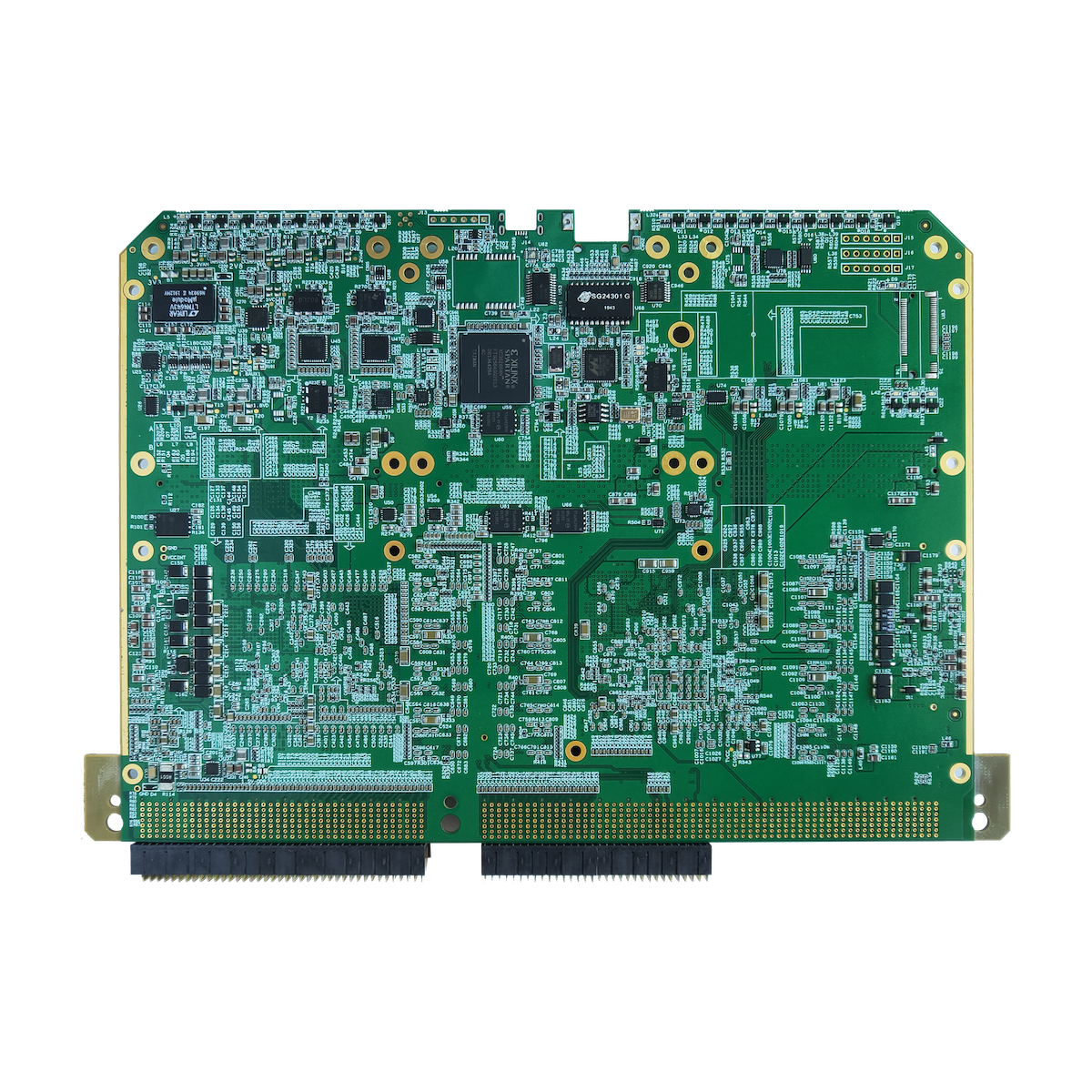

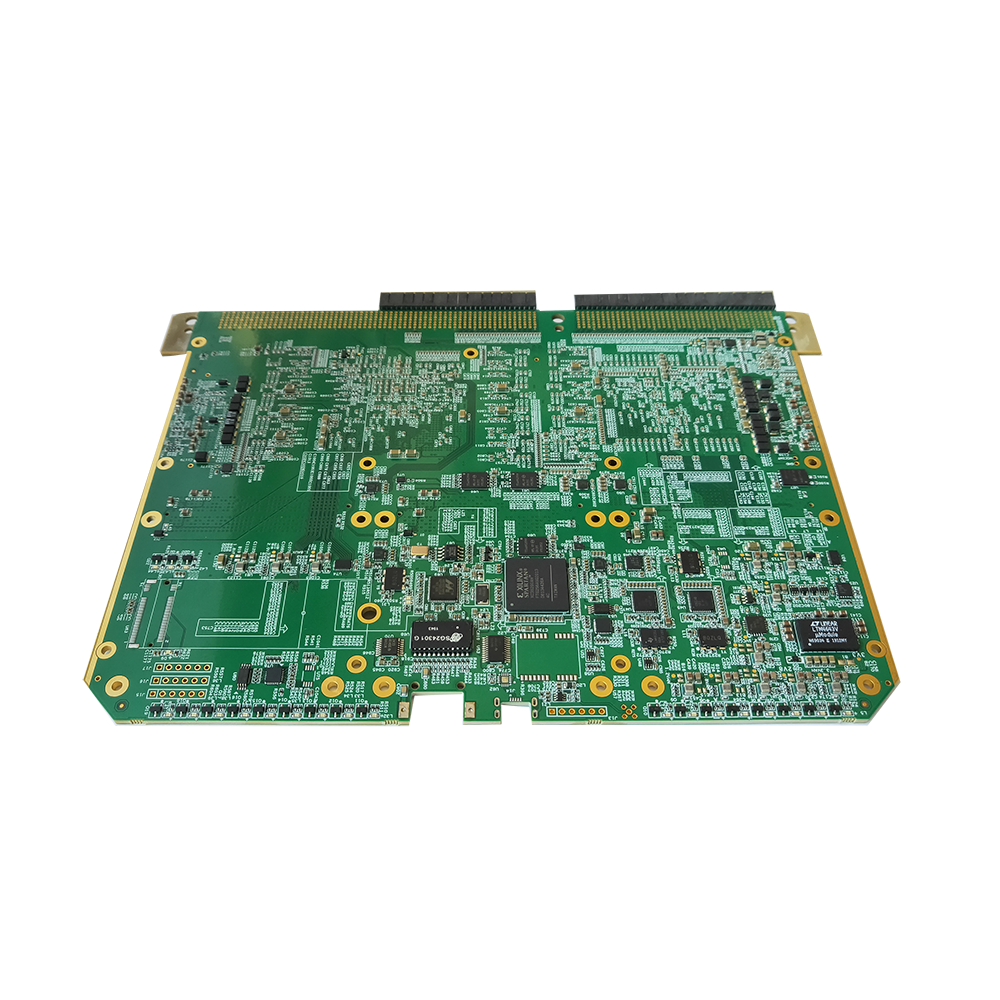

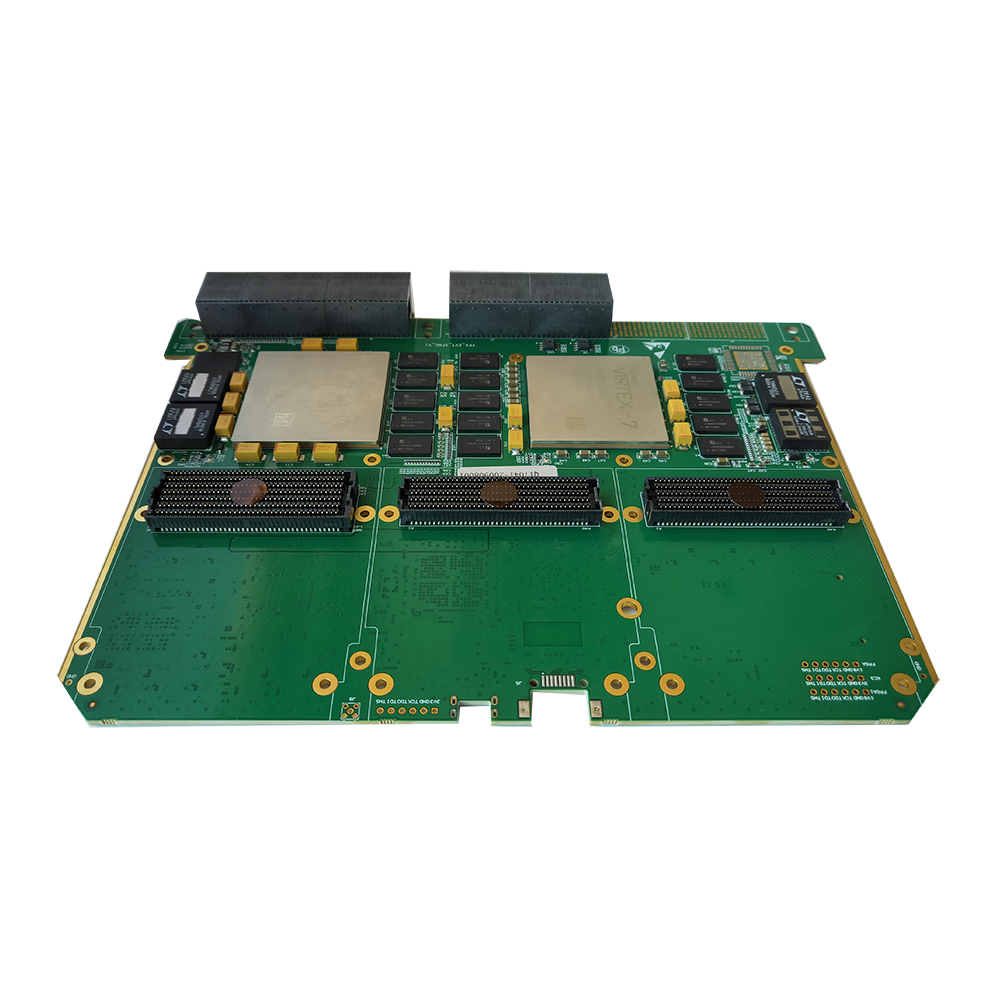

QT7041板卡是一款基于双V7的高性能6UVPX载板。板载2个HPC形式的FMC连接器和1个HSPC形式的FMC+连接器。板卡选用了Xilinx公司7系FPGA中最高端的Virtex7系列中的XC7VX690T-2FFG1761和XC7VX690T-2FFG1927各1颗，组成双FPGA处理模块，搭配1颗XC3S200AN-4FTG256作为控制模块。其中XC7VX690T-2FFG1761搭配2组共10片（每组其中1片作为ECC校验）16bit4Gb的DDR3-1866SDRAM,XC7VX690T-2FFG1927搭配5片（其中1片作为ECC校验）相同规格的DDR3S DRAM和1片36Mb的QDRII SRAM。板卡具有多组高速Serdes到背板连接器，可根据需求支持PCIe3.0或其他高速信号接口，同时具有多路标准GPIO接口，客户可灵活使用。

QT7041通过2个HPC的标准FMC（VITA57.1）接口和1个HSPC的标准FMC+（VITA57.4）接口向外部提供丰富、高速且可配置的数字I/O资源。每个FMC可提供82对高速差分线（含2对差分时钟线）、10组共20对超高速DP差分对及2对超高速差分时钟线。FMC+可提供82对高速差分线（含2对差分时钟线）、24组共48对超高速DP差分对及6对超高速差分时钟线。客户可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows，Linux上位机驱动。便于构建灵活、高效的开发及使用环境。

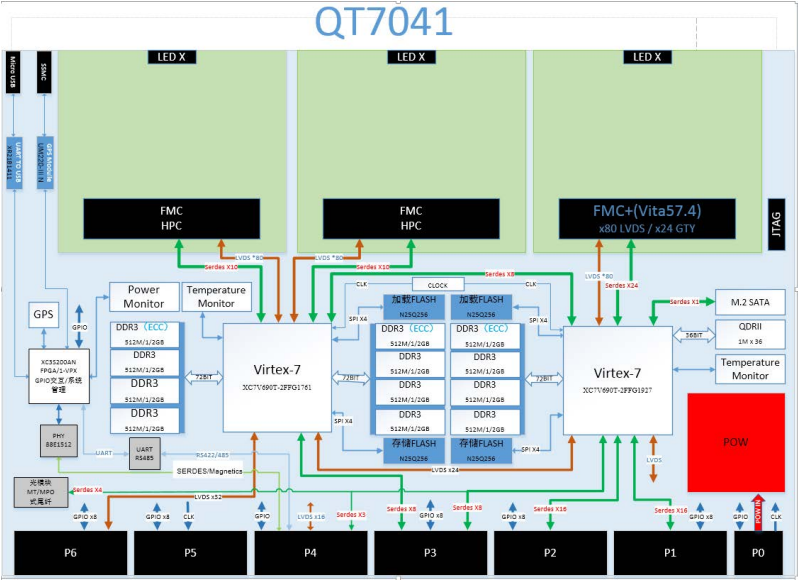

系统框图

技术规格

—— FPGA为XC7VX690T-2FFG1761和XC7VX690T-2FFG1927，提供高性价比的丰富的逻辑资源；

—— 提供2路FMC标准（VITA 57.1）子卡接口，每路接口包括82对高速差分线（含2对差分时钟线）、10组共20对超高速DP差分对及2对超高速差分时钟线；

—— 提供1路FMC+标准（VITA 57.4）子卡接口，包括82对高速差分线（含2对差分时钟线）、24组共48对超高速DP差分对及6对超高速差分时钟线。

—— XC7VX690T-2FFG1761搭配2组共4GB的高速DDR3缓存和2颗256Mb 的SPI Flash；

—— XC7VX690T-2FFG1927搭配1组共2GB高速DDR3缓存和2颗256Mb 的SPI Flash；

—— XC7VX690T-2FFG1927另外搭配1片36Mb的高速QDRII SRAM；

—— 支持一个M.2 SATA接口；

—— 支持6Pin排针式JTAG下载口；

—— 具有多路Serdes信号到背板；

—— 支持422/485串口通信到背板；

—— 支持千兆网到背板，硬件预留面板支持RJ45电路；

—— 面板留有一个SSMC接口，可支持一路GPIO或者RF射频输入，以提取PPS信号；

—— 面板留有一个Micro USB接口，可支持USB转UART串口；

—— 支持多路GPIO接口到背板；

—— 板卡电源电压功耗监控功能；

—— 板卡温度监控功能；

—— 一个MT/MPO接口，支持4路光纤通路；

—— 标准VPX背板供电；

—— 支持背板时钟输入；

—— 标准6U尺寸VPX规范；

—— 支持导冷散热；

应用领域

—— FPGA信号处理

—— 实时多算法处理的在线测试验证

—— 测试测量快速环境搭建

—— 无线、国防应用

客户价值

—— 高性价比

—— 缩短开发周期

—— 丰富的接口与FPGA资源

—— 易于二次开发

—— 易于搭建
