产品简介

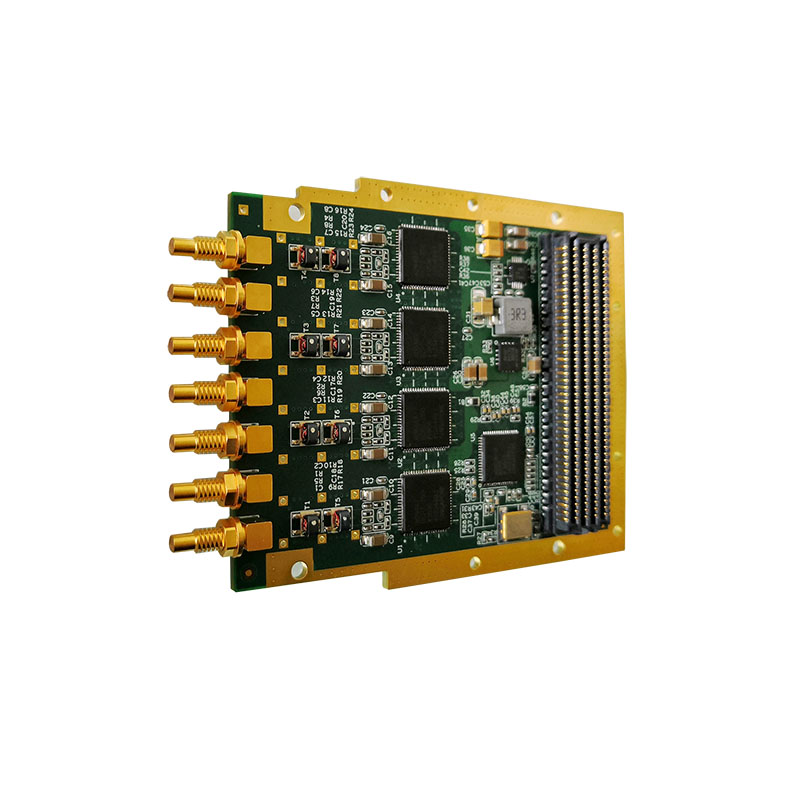

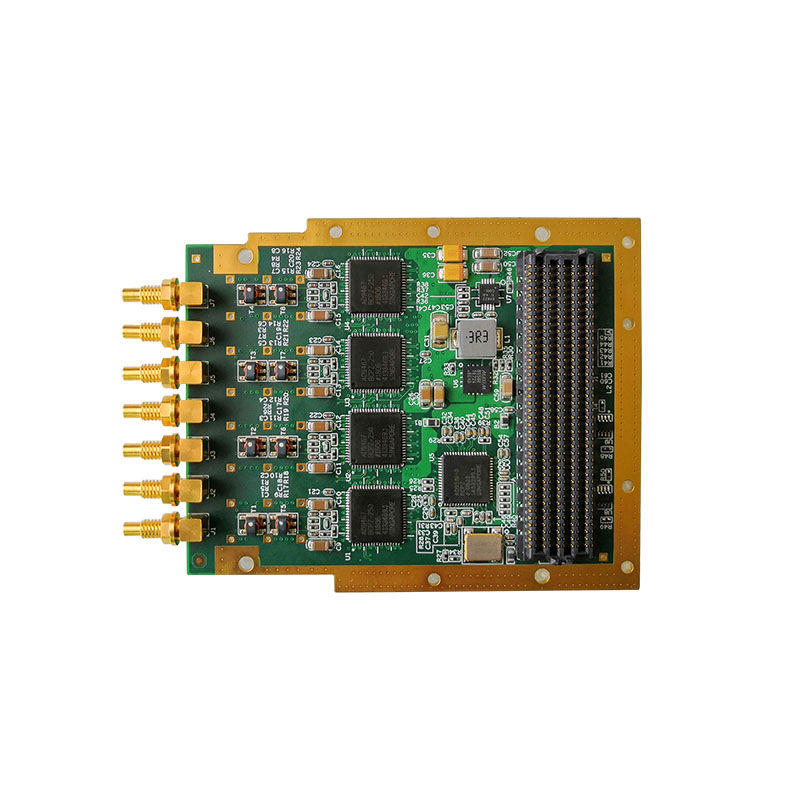

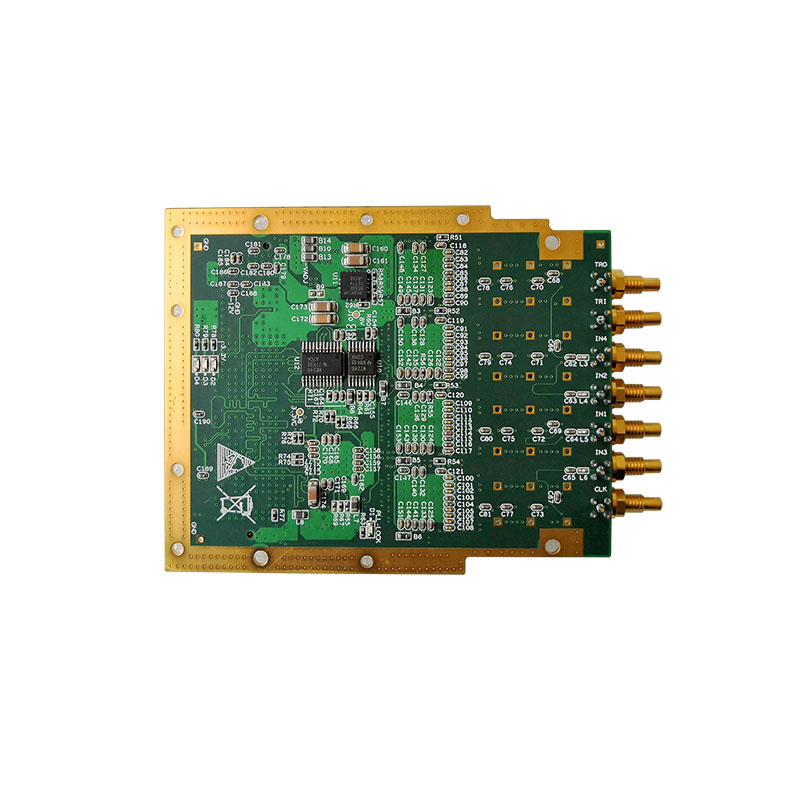

QT7150是一款高分辨率、高采样率的ADC FMC子板。它提供4路16位250MS/s的A/D通道，全功率模拟-3dB输入带宽可达900MHz。本产品是基于ADI公司的AD9467BCPZ-250模数转换芯片而设计。板卡支持外部同步/触发输入和输出；时钟模式支持内部参考时钟、外部参考/采样时钟输入等多种模式，时钟选择可通过SPI总线配置实现。

QT7150板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1)，通过一个高密度连接器（HPC）连接至FPGA载板。前面I/O装配了7个SSMC同轴连接器。QT7150支持导冷结构，可适应于坤驰的多种FPGA载板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板，以进行高性能的算法计算。

系统框图

技术规格

• —— 7个SSMC的连接器，其中4个分别为模拟信号输入1~4；一个是外部参考/采样输入信号（CLK）；一个为触发输出（TRO）；一个为触发输入(TRI)

• —— 采样频率：16bit，4通道250MS/s

• —— 带宽：全功率模拟带宽（-3dB）900MHz

• —— 适应范围：完全符合Vita57.1规范，包括结构件，子卡尺寸，面板连接器，正反面器件的限高等，大大提供了子卡的通用性和适配性

• —— 散热方式：风冷或导冷

• —— AC耦合输入

• —— 时钟选择灵活：内部时钟、外部时钟选择可由载板控制

• —— HPC高引脚数连接器，同时也支持LPC（1,2通道输入时）

• —— 工作温度：商业级0℃～+70℃ ，工业级-40℃～+85℃

应用领域

• ——软件无线电

• ——宽带MIMO应用

• ——数字波束成形

• ——（雷达/声纳）电子战

• ——物理实验

• ——信号智能

• ——航空航天和测试仪器

其他支持

• —— 提供Verilog bit文件

• —— 开源的C/C++参考例子
