产品简介

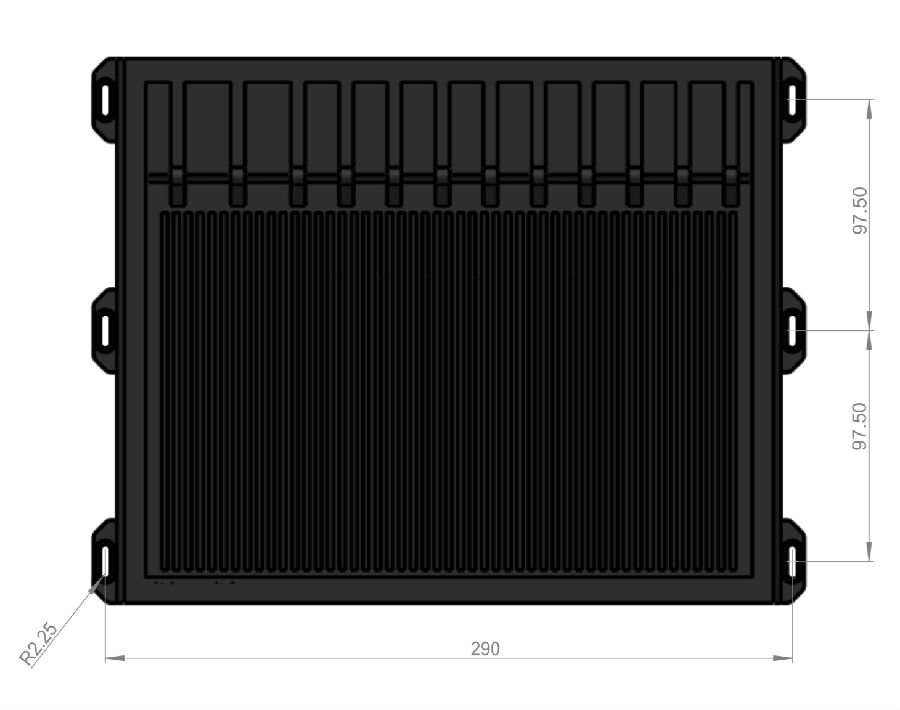

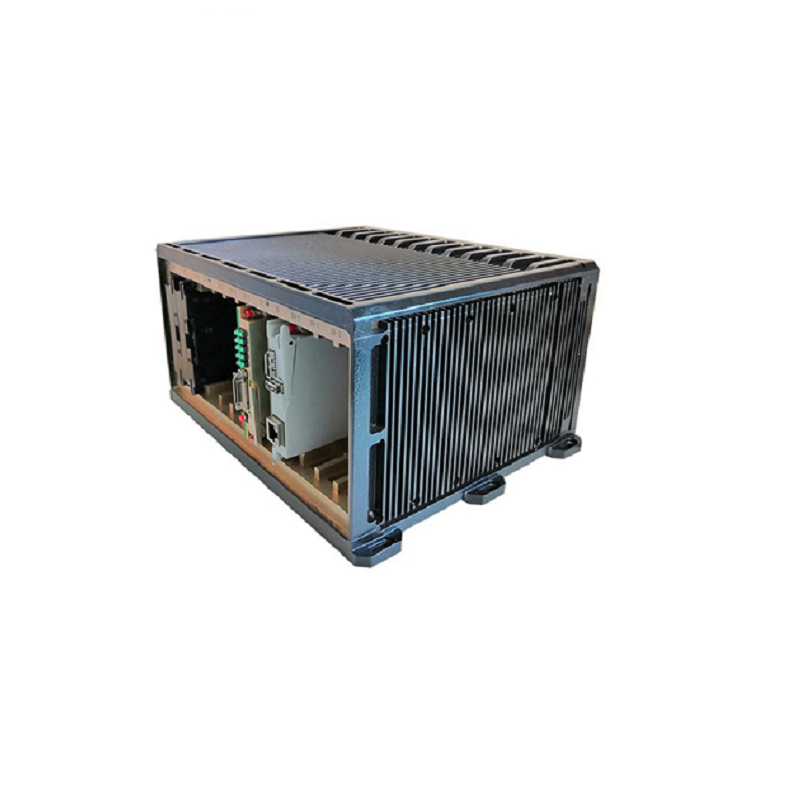

QT3003是一款3U 12槽的导冷式加固VPX机箱，包含一块支持12槽的3U VPX背板。除了SLOT1和SLOT2为5HP的电源槽之外，剩下的所有槽位均为4HP宽度。机箱外形尺寸为宽300mm深230mm高150mm，此外形不含接地柱及供电航插连接器。

P1和P2为双冗余电源设计，适配5HP电源模块；X0为CPU主控板槽位，用于4HP主控板；S1为交换板槽位，用于4HP的交换板；X1-X8为负载槽，用于适配用户8块4HP的功能板卡。设计合理的密封导冷结构易于迅速把热量传导出去。

技术规格

• ——5HP双电源槽位冗余设计，标准VITA62电源连接器接口；

• ——X0为CPU槽位，S1为交换槽位，X1-X8为负载槽，均为4HP；

• ——4pin 或20pin ATX直流输入接口；

• ——支持3U OpenVPX（VITA65）嵌入式模块；

• ——支持RTM后背板扩展；

• ——3U 12槽导冷式加固机箱；

• ——机箱整体尺寸： 300mm（宽）* 230mm（深）*150mm（高）

客户价值

• ——高性价比

• ——缩短开发周期

• ——丰富的接口与FPGA资源

• ——易于二次开发

• ——易于搭建
