产品简介
VPX同步采集存储系统是基于VPX架构开发的具有多通道高速模拟信号采集、存储功能的系统性平台产品。该系统的主要特点是：基于VPX 架构设计，支持VITA46.0、VITA65等规范；16路高速模拟信号输入，支持同步采集功能；支持SSD大容量数据存储；支持光纤数据传输；支持千兆以太网数据导入，支持RS422总线控制；支持用户自主开发；
系统组成

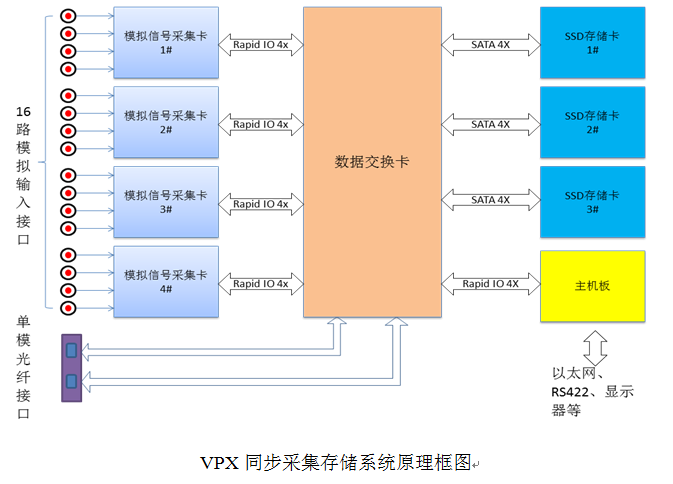

系统主要有模拟信号采集卡、数据交换卡、SSD存储卡、主机板、机箱背板以及显示器等标准输入输出设备组成。系统原理框图如下图所示：
模拟信号采集卡
VPX同步采集存储系统内包含4块模拟信号采集卡，每个模拟信号采集卡支持四个模拟信号输入通道，四块开组成16路模拟输入。模拟信号采集卡的原理框图如下图所示：
模拟信号采集卡原理框图
模拟信号采集卡技术规格：
模拟输入通道：4路；
耦合方式：交流耦合；
输入阻抗：50Ω；
ADC采样率：1.25Gsps；
ADC分辨率：10bit；
外部时钟源、内部时钟源可选；
支持ADC同步输入；
采用FPGA作为主控制器，支持FPGA自主开发；
板载2GB、64bit的DDR3 SDRAM，大数据率大1866Mbps；
数据传输接口协议支持Rapid IO、Aurora或其他自定义协议；
数据传输率高可达2GB/s（按照1X速率5Gbps ，Rapid IO 4X计算）；
数据交换卡
VPX同步采集存储系统内包含一块数据交换卡，主要功能是：
根据控制命令，将16路ADC数据进行处理，存入到SSD存储模块中；
根据控制命令，将SSD存储卡中的存储数据上传；
根据控制命令，将光纤输入数据进行处理，存入到SSD存储模块中；
其他用户要求的功能；
数据交换卡技术规格：
支持2路单模光纤输入，单路高速率3.125Gbps；
支持VITA46.0和VITA65等规范，兼容MOD3-SWH-8F；
8个的Rapid IO 4x接口，每个Rapid IO 4x的数据传输带宽可达2GB/s；
板载2GB、64bit的DDR3 SDRAM，数据率高达1866Mbps；
支持用户自主开发；

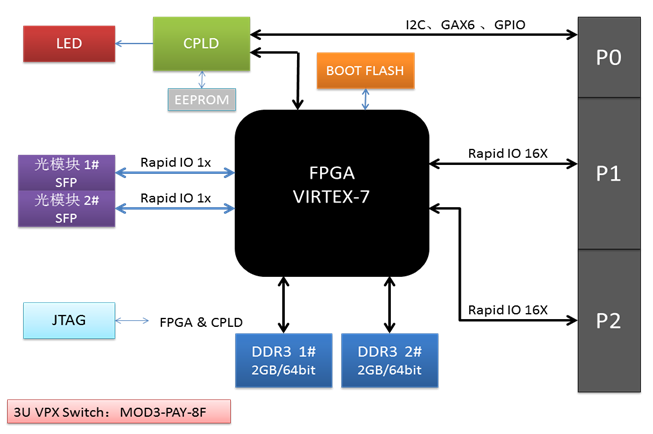

数据交换卡原理框图
SSD存储卡
VPX同步采集存储系统配置三个SSD存储卡，每块SSD存储卡包含4个SSD盘阵，因此VPX同步采集存储系统攻击12个SSD盘阵，总容量为12TB，总数据带宽可达6GB/s。

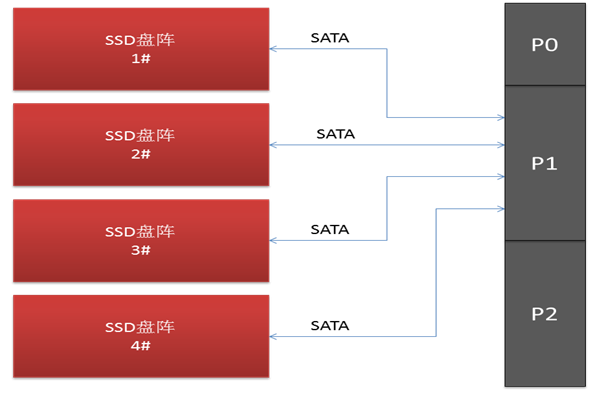

SSD存储卡原理框图
SSD存储卡的规格：
4TB存储容量；
读写数据带宽可达1.5GB/s；
主机板

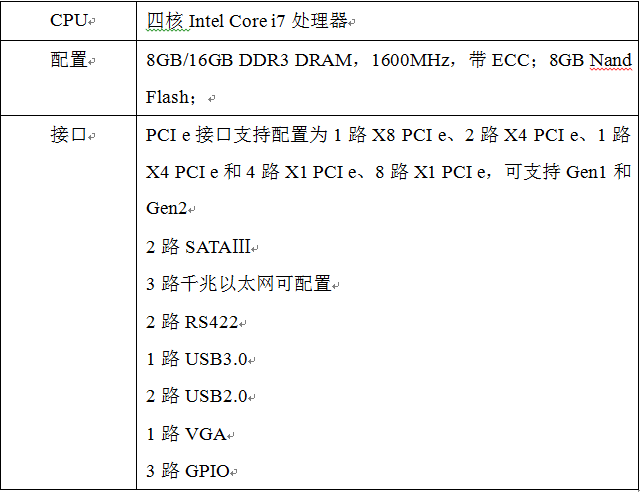

主机板是VPX同步采集存储系统的主控制中心，其主要规格：

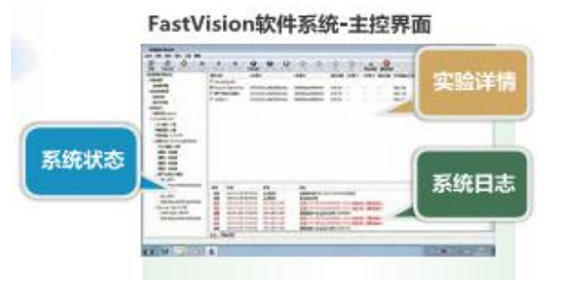

存储管理软件
采集、存储、监视、导出、数据保护管理
提供用户API进行用户自定义开发
模拟信号采集存储回放功能；
数字信号记录存储回放；
信号快速浏览和实时监控功能；
数据管理功能；
控制显示功能。

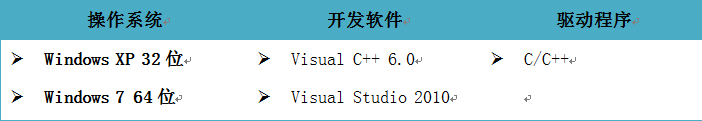

软件支持

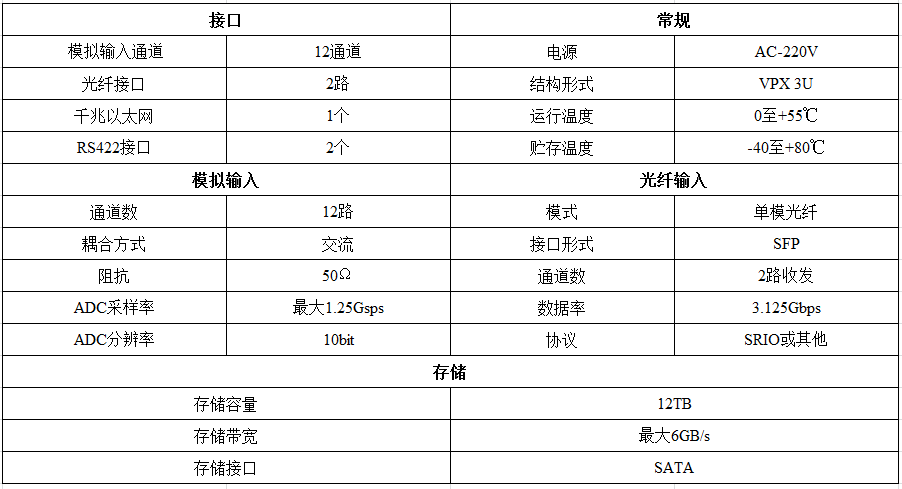

系统规格
