产品简介

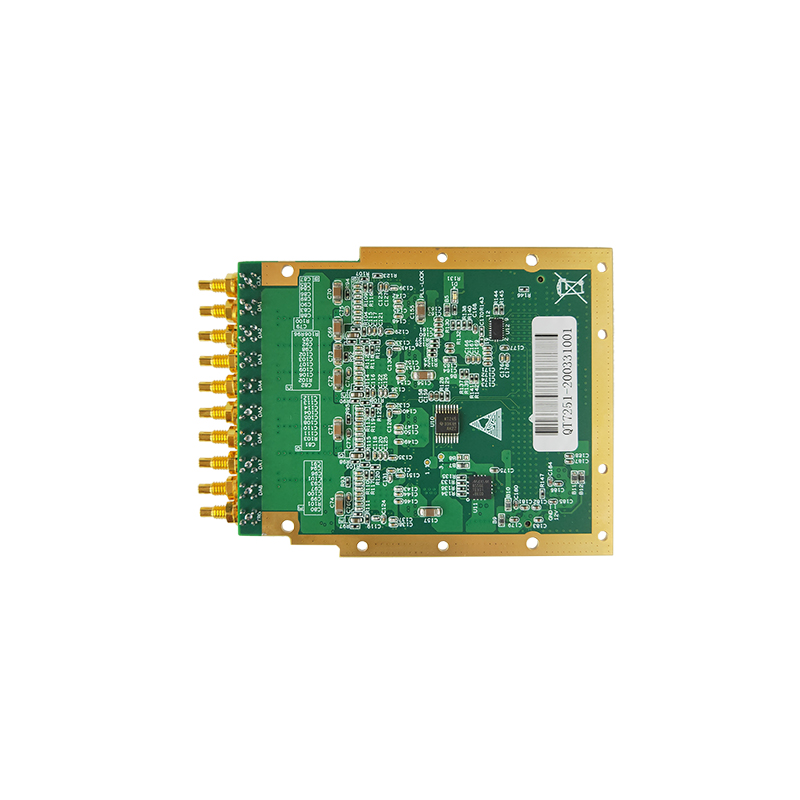

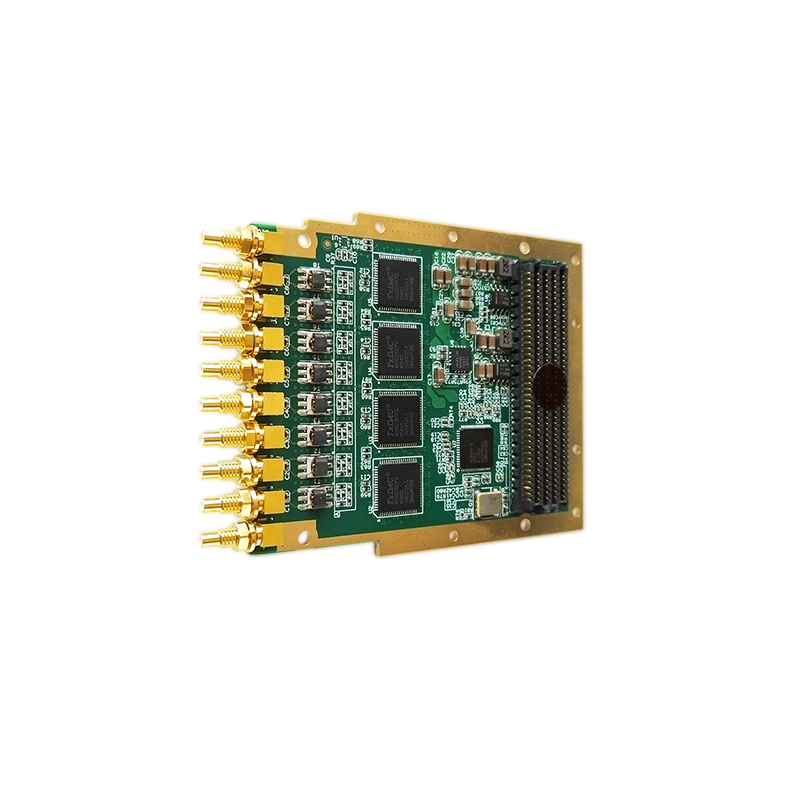

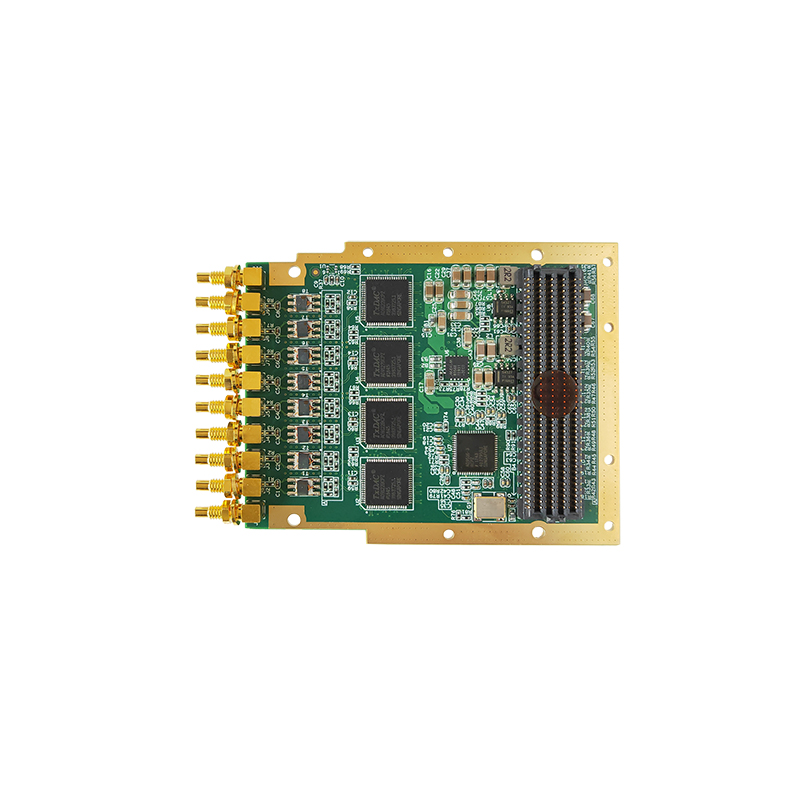

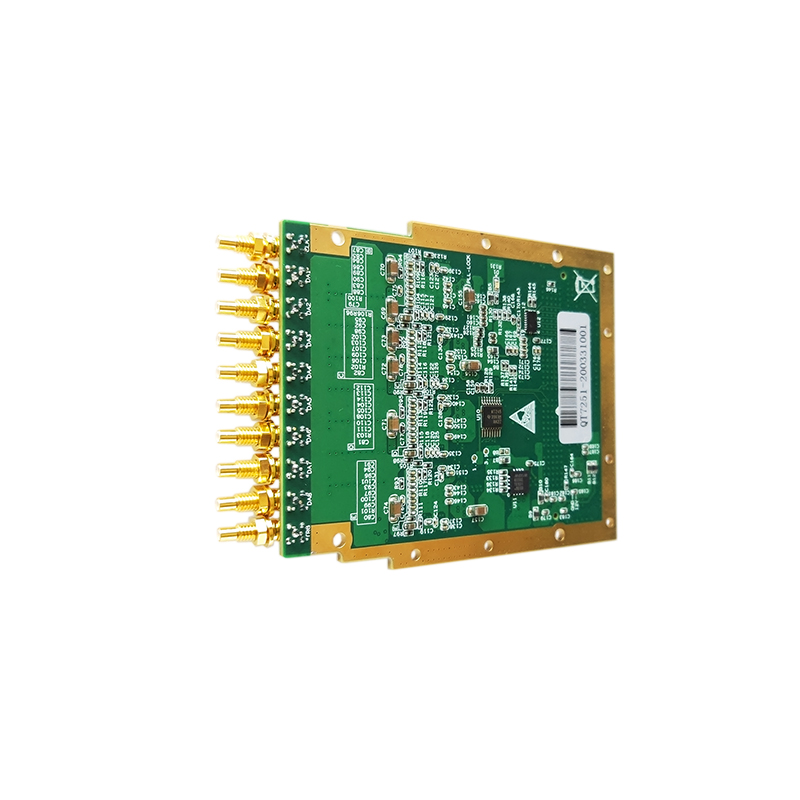

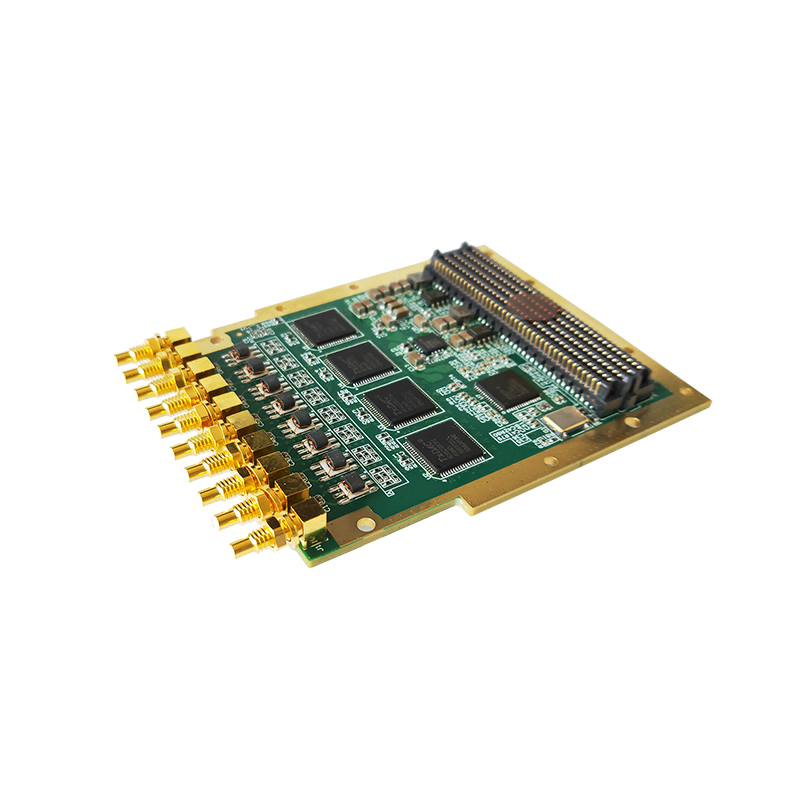

QT7251是一款高带宽、高分辨率的DAC回放板，它集成了4颗DAC芯片可支持8路500MS/s的16位同步数模转换通道。DAC采样的时钟源支持内部参考时钟、外部参考时钟、外部采样时钟三种方式，可通过SPI总线实现时钟源选择；它具有同步触发输出接口，以及外部触发输入接口，可实现多卡同步采集。它主要应用于软件无线电、阵列雷达等系统中。QT7251设计了风冷和导冷版本，能够满足用户在特殊环境下的使用需求。QT7251板卡的电气与机械设计依据FMC标准(ANSI/VITA57.1)，通过一个高密度连接器（HPC）连接至FPGA载板（FCC）。前面板装配有10个SSMC同轴连接器和一个LED指示灯。可适用于坤驰的多种FPGA载板，如QT7010、QT7011、QT7020、QT3011及Xilinx和Altera等通用载板，以进行高性能的算法计算。

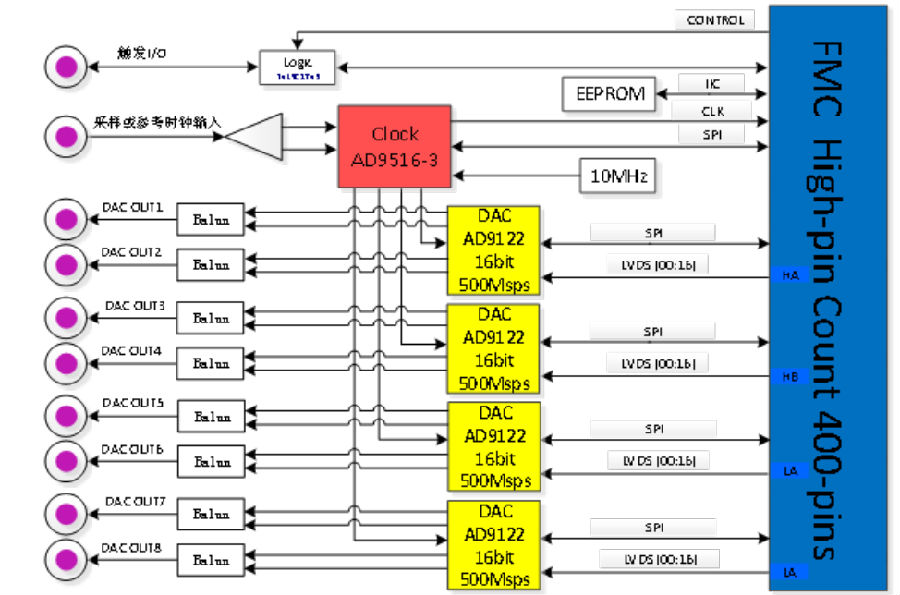

系统框图
