软件简介

QT Signal View 是一款操作简单、界面简洁的数字化仪上位机软件，用于查看、记录和处理采集的信号。QT Signal View 可以在不需要代码编程的情况下立即开始信号采集任务。在将硬件设置以简洁直观的形式呈现出来的前提下，QT Signal View 还具备信号采集和播放、数据处理、波形显示、文件存储、文件导入和导出等功能。除此之外，QT Signal View 还通过快速处理计算出信号的各项指标性能，显示在上位机软件的信息页面。

功能概述

主要功能描述:

信号采集播放

数据实时处理

数实时显示

数据文件存储

数据分析计算

波形细节查看

文件导入导出

windows 系统

Linux 系统

国产化系统平台

二次开发支持

QT Signal View 同时提供软件开发包，开发包中包含开发接口 API 和采集卡使用的例程，支持多种开发语言，包括 C/C++、C#、Python、matlab、Labview。用户可以通过该软件开发包开发特定应用场景的上位机软件。

适用产品型号

本软件适应于坤驰公司以下产品系列：

QT12136AC/DC

QT20350DC

QT1144、QT1148、QT1149

QT12135AC/DC

QT12131DC

QT12131A

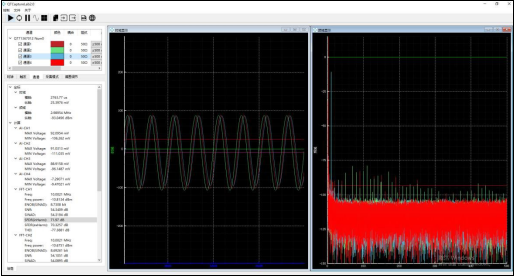

使用 QT Signal View

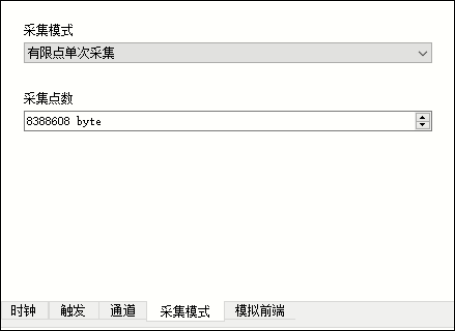

硬件设置窗口

硬件设置可以通过软件提供的设置窗口来操作，包括时钟模式、触发模式、采集模式、采集点数等。

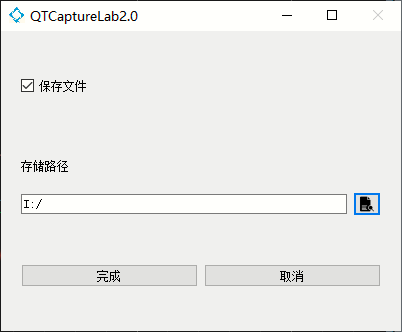

数据文件存储

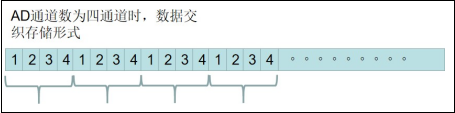

该功能是为快速的数据传输和存储而设计的。QT Signal View 的显示层和硬件控制之间做了严格的分离，为信号采集完整性提供了最大的性能保障。为了提高数据的后期处理效率，QT Signal View 将数据以设定的大小自动分割成多个文件。QT Signal View 支持文件以二进制格式保存，并以交织的形式保存到计算机中。数据交织存储形式如下图所示。

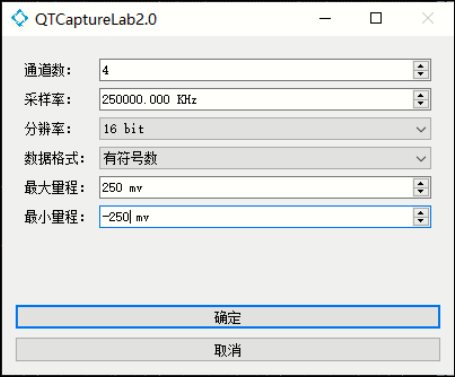

数据文件导入

QT Signal View 允许用户通过导入功能将需要查看的数据文件导入到软件中，设置数据文件相应的参数之后，通过显示界面显示数据文件的波形以便于用户查看。并且QT Signal View 还支持用户将数据文件做FFT 运算和信号性能指标分析。

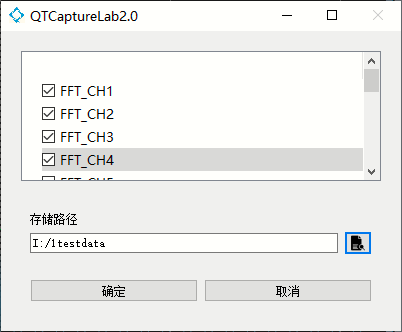

数据文件导出

QT Signal View 允许用户通过导出功能将想要保存的 FFT 数据保存到指定的存储路径下。

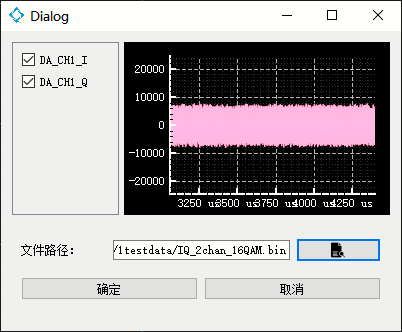

数据文件预览

QT Signal View 允许用户通过文件选择的方式将需要查看或者播放的二进制数据文件导入到软件中，并通过显示界面显示数据文件的波形以便于用户查看。

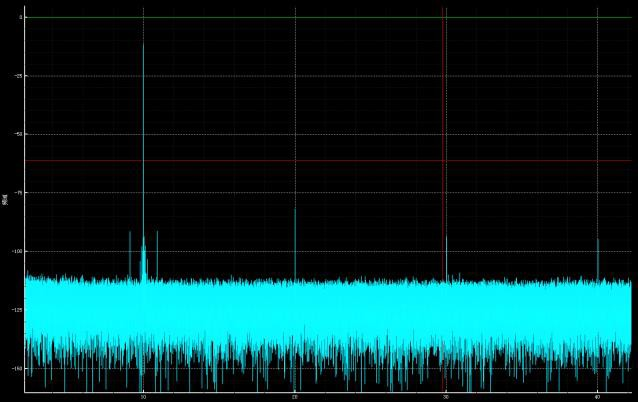

FFT 分析与显示

在QT Signal View 中增加了 FFT 计算，提供了信号的频域信息。FFT 信号可用于进一步的计算，如信噪比，THD，MAX 值与其他可用的。

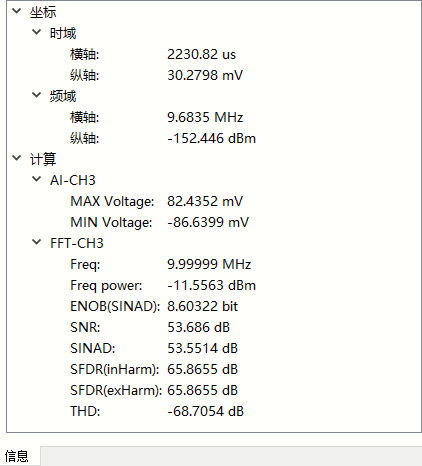

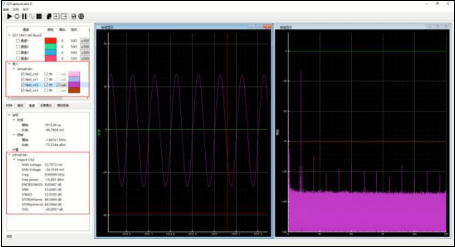

信息

QT Signal View 的信息窗口显示了当前光标位置的横坐标和纵坐标信息，并显示采集后的各通道信号的最大幅度和最小幅度。通过计算得到采集卡的交流性能并显示，包括信噪比(SNR)、无杂散动态范围（SFDR）、总谐波失真（THD）、信纳比（SINAD）、有效位数（ENOB）。
