激光雷达测速系统_中电某所
文章出处:网责任编辑:作者:人气:-发表时间:2015-09-26 12:08:00

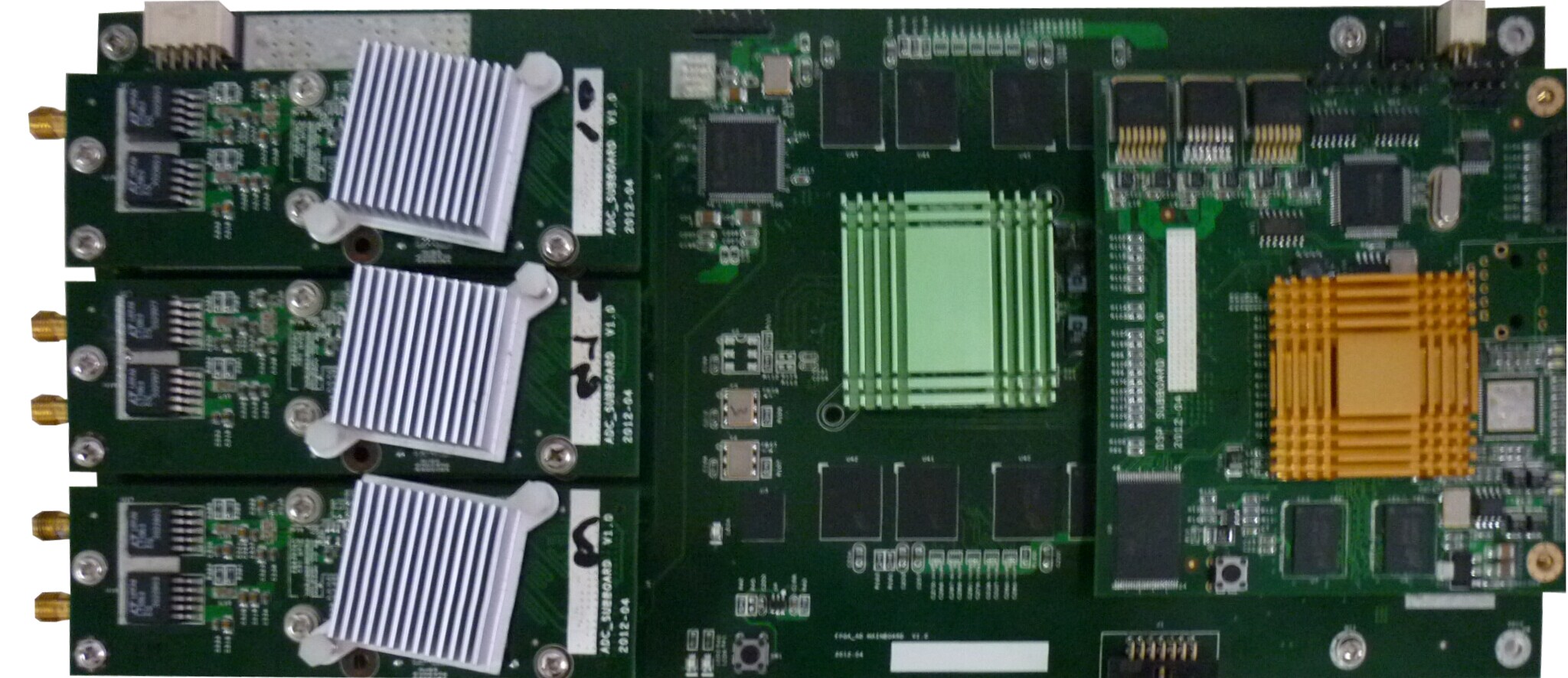

坤驰科技依靠深厚的技术能力长期为用户定制、开发高速数据采集系统,成为众多客户理性之选。中电11所委托坤驰科技定制研发的激光雷达测速系统具有如下特征:
1.3通道,10bit1GSPSADC转换器
2.模拟带宽100MHz
3.输入方式:单端
4.输入阻抗50Ω
5.ENOB:9.1bits@500MHz
6.非线性失真±0.25LSB
7.SNR:44dB
8.存储:板载1GDDR2
9.信号调理模块,支持PGA和AGC功能
10.大规模FPGA,支持数字信号实时处理,包括三通道FFT
11.低抖动采集时钟发生器
12.TI320C6455DSP模块
13.RS232和RS422通信接口
14.板卡尺寸:284mm*130mm
15.外供电电源板尺寸图如下(单位:mm):

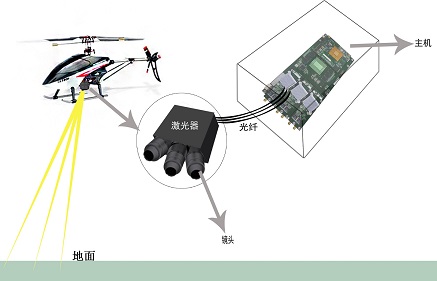

该系统是基于FPGA、DSP进行实时处理的高速数据采集与处理系统,数据经过FPGA、DSP实时计算处理后,通过串口与上位机进行能信连接。
目前该系统已经上机成功试飞。
