Matlab实现高速数据采集卡驱动的调用
运用c-mex混合编程的方法,通过接口函数mexfunction实现对高速数据采集卡驱动的调用。
一、指令格式
指令+bar地址+偏移地址+值
Cmd+bar_addr+Offset+Value
cmd:0写寄存器
cmd:1读寄存器
二、使用方法

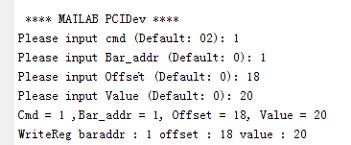

用matlab打开QTPCIDevUser.m文件,点击运行,按提示输入先后输入指令Cmd,输入bar地址(bar_addr),输入偏移地址(Offset),执行写操作时输入值(Value),执行读操作时只输入指令、bar地址、偏移地址即可。(传入的值均为十进制数值)
三、实现原理
通过接口函数mexfunction传入相应指令,实现用户对QTPCIAPI中封装的相应函数的调用,从而实现相应功能。
只需要对接口函数的修改,就可以实现对驱动的功能的修改。
四、编译方法
在matlab的commandwindow中输入mexQTPCIDev.cpp(要把函数所需头文件全部放在matlab活动的文件夹下)
本方案只是初步demo,后的使用需要一些修改、优化与调试。
若您有高速数据采集板卡定制需求,请联系我们:400-000-4026
