VPX标准

文章出处:坤驰科技网责任编辑:坤驰科技市场部作者:坤驰科技人气:-发表时间:2015-09-17 19:36:00

  VPX是一种被宽泛定义的,涉及3U与6U格式的交换结构技术。OpenVPX架构从系统上定义了多厂商,多模块之间互可操作性。OpenVPX框架定义明确了原VPX各必要集成模块间,模块与背板间和背板与机箱之间的定义。OpenVPX建议,但不指定VPX系统的开发,用来协助评估和开发openVPX系统。OpenVPX发展,包括新材料,新标准定义的连接器和系统技术。

目的

  VPX标准的目的是有关方面建立一个VPX生态系统,建立VPX系统的知名度,以及促进VPX的规格和技术的采用。VPX标准联盟是负责教育,培训,促进VPX系列规格的社区。

工作范围

  VPX标准包括VPX,VPXREDI的OpenVPX,以及其他相关VPX。VPX标准联盟将不断公布新兴VSO的工作组来制定相关的VPX生态系统。

  在2004年,VITA提出VME技术来提高设备性能。VPX家族的提出使得VITA达到了这一目标。VPX(VITA46)规格总线为下一次革命指出了一个新的方向。VPX打破了从传统的VME总线的确定,提出了新的连接器方案,使用最新的连接器与最新的总线交织技术。VPX总线可以保证有一个很长的生命周期,在类似于原VME总线的解决方案基础上,通过新的桥接方案,确保了坚实的技术迁移,并将继续支持传统的并行VME总线。



vpx

VPX技术包括:
3U和6U格式
7排额定功率高达6.25Gbps的高速连接器
选择了高速串行交织技术
PMC和XMC子板
混合式背板,以适应VME64,VXS,VPX板
  VITA48(REDI)为坚固耐用的增强型设计。实现了用模块化布局技术来更好地支持系统冷却功能。目前,它涵盖了传统的风冷(使用挡板和压力通风系统),先进的传导冷却(使用更大的和更有效的热接口),和液体冷却。它还提出涉及到军事维修策略的布局方式。 vpx





vpx

  美国能源部,美国国防部和世界各大VPX生产及应用厂商提出的强制开放的OpenVPX标准。用来增加各厂商之间VPX系统的可互换性。用来降低使用成本,增加通用性及提供可维护性能和减少定制,测试,成本和风险。

  OpenVPX系统规范定义了一个架构框架,模块和背板设计,包括定义引脚输出管理和约束,并设置VPX的互操作性文档,同时保持系统完全兼容VPX。坤驰科技与世界知名VPX厂商紧密合作,一起致力于VPX标准与产品的设计与改进,为国内VPX技术的领先厂商。若有关于VPX方面的疑问,请访问www.queentest.cn获取更多资讯。

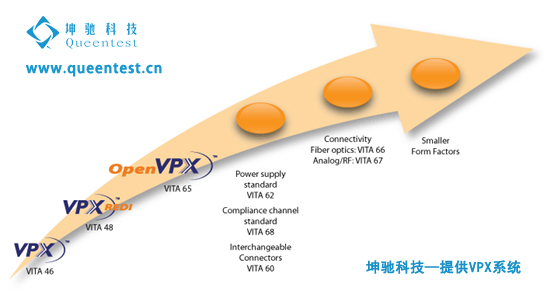

VPX技术路线图

VPX标准



VITA46的各个基本组成:

VITA46.0VPXBaseStandard

VITA46.1VMEbusSignalMappingonVPX

VITA46.3SerialRapidIO™onVPX

VITA46.4PCIExpressonVPXFabricConnector

VITA46.5:HypertransportonVPXFabricConnector

VITA46.6:GigabitEthernetonVPXFabricConnector

VITA46.7EthernetonVPXFabricConnector

VITA46.8:InfinibandonVPXFabricConnector

VITA46.9XMC/PMC/GbESignalMappingto3U/6Uon

VITA46.10RearTransitionModuleonVPX

VITA46.11SystemManagementonVPX

VITA46.12FibreOpticInterfaceonVPX

VITA46.20VPXSwitchSlotDefinition
