Spectrum的下一代16位AWG - 更小,更快,更好

文章出处:网责任编辑:作者:人气:-发表时间:2019-03-26 16:26:00

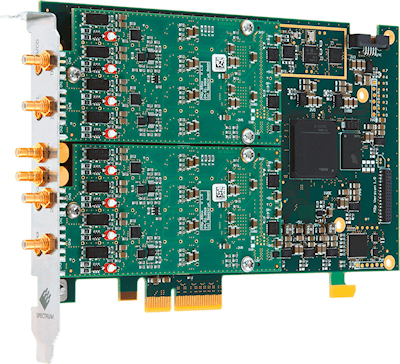

20193月13日Spectrum公司发布了六款新的任意波形发生器(AWG),这些发生器针对信号质量,尺寸和成本进行了优化。新的“65”系列AWG提供最新的16位数字模拟转换器,一个快速的PCIe x4接口,流速高达700 MByte / s,卡长度仅为168 mm,几乎适用于所有PC。40或125 MS / s的信号发生速度,512 MSamples的高板载内存,高达±6 V的输出电平和4个额外的多功能输出,在超声波、激光、激光雷达、雷达、汽车、医学和大型物理实验领域,所需要1到60mhz频率信号发生器的工程师都将对这些最新的任意波形发生卡感兴趣。





用户可以选择40或125 MS/s的输出速率,每个卡具有一个、两个或四个通道的型号。每个通道都有自己的DAC和输出范围。多通道卡共享一个公共时钟和触发器以确保完全同步,输出级包含四个可切换的滤波器路径,以帮助优化信号质量。同时,它们可以产生高达±6 V的输出摆幅,进入高阻抗(1 MOhm)负载或±3 V进入50欧姆。灵活的输出范围与高分辨率16位DAC相结合,可以生成具有极低失真,出色动态范围和高信噪比的信号。



Spectrum首席技术官Oliver Rovini表示:“这些新型AWG卡以非常合理的成本提供出色的性能,对于想要在DC至60 MHz范围内生成测试或模拟信号的人,或许都会对它感兴趣。对于需要使用高精度,易于调整和模拟实际操作条件的波形来搭建系统或组件的工程师和科学家来说,再现高质量信号的能力始终是非常有价值。“



创建任意的波形阵列

为了使M2p.65xx系列AWG能够生成长而复杂的波形,每张卡还配备了大容量512 MSamples的板载内存。大容量存储器由各种不同的输出模式补充。例如,可以对存储器进行分段,并且可以通过在不同段之间循环和切换来创建波形。这些卡还具有FIFO流功能,可以通过快速PCIe总线(速率高达700 MB / s)读取新的波形数据,同时重放已传输的信息。这种灵活性允许用户创建超长单次波形或不断变化的突发型信号,例如雷达,超声波,激光雷达或声纳系统中的信号。可能性几乎是无限的。



刺激 - 反应系统

对于需要连接AWG和数字化仪的应用,例如激励响应或闭环应用,Spectrum的Star-Hub背负式模块可同步多达16种不同的M2p系列产品。新的M2p.65xx AWG与2018年发布的M2p.59xx 16位数字转换器完美匹配.M2p.59xx数字转换器提供1到8个通道,采样率在20 MS / s和125 MS / s之间。 Star-Hub为每个通道分配一个公共时钟和触发信号,确保完全同步操作。 Star-Hub系统也适用于需要同时通过不同测试信号激励多个测试点或传感器阵列的情况。



简单直接的AWG控制和信号生成

使用Spectrum AWG控制和生成信号也很简单直接。这些卡是可编程的,免费提供驱动程序,以支持最常用的语言(如C ++,VB.NET,C#,J#,Delphi,Java或Python代码)以及LabVIEW、MATLAB等第三方软件工具。或者用户只需运行Spectrum自己的软件SBench 6 Professional即可。

SBench 6用户能够通过简单易用的界面控制AWG的所有模式和设置。该软件支持多通道操作,并具有许多内置功能,可用于波形显示,信号生成,数据分析和文档编制。可以使用软件的EasyGenerator功能创建基本信号,该功能可生成具有可编程频率,幅度和相位的正弦波,三角形或矩形等波形。可以使用数学方程式创建更复杂的信号,或使用二进制,ASCII或波形格式从其他程序或设备(如数字化仪或示波器)导入更复杂的信号。



集成到任何测试系统中

一旦安装在PC中,AWG卡便于与其他测试和测量设备集成。通过前面板SMB连接器提供信号输出以及时钟和触发输入。前面板还包含四个MMCX连接器(一个多功能输出和三个多功能I/O线),可用于不同的任务,如数字输出通道,时钟,触发或状态输出以及异步I/O线。这种高水平的连接性使AWG卡可以轻松适应大多数自动化测试系统环境。



混合模式AWG

将多功能I/O线切换为数字输出会为AWG增加另外四个同步输出通道。然后,单个AWG卡可以全速并行生成四个模拟输出和四个数字输出。在与实验控制中的外部设备或OEM项目进行接口时,这尤其有用。



五年保修

Spectrum M2p.65xx系列AWG已全面投入生产,可立即供货。所有卡都经过工厂测试,包括Spectrum的SBench 6软件的基本版本,用于首次测试。 “M2p系列AWG产品代表了近30年基于PC的仪器设计和生产的顶尖水平。因此,我们很自豪能够为我们的产品提供行业领先的五年质保,“首席执行官Gisela Hassler表示。 “此外,软件和固件更新在产品的整个生命周期内都是免费的。我们熟练的内部工程师团队直接提供支持。“



关于Spectrum Instrumentation

该公司成立于1989年,当时是Spectrum Systementwicklung Microelectronic GmbH,并于2017年更名为Spectrum Instrumentation GmbH,该公司是使用模块化设计的先驱,以最流行的行业标准创造500多种数字转换器和发生器产品; PCIe,LXI和PXIe。这些基于PC的高性能测试和测量设计用于电子信号捕获,生成和分析。该公司总部位于德国Grosshansdorf,通过广泛的销售网络在全球销售其产品,直接由设计工程师提供卓越的支持。
