新便携式任意波形发生器NETBOX系列,允许多达16个通道的信号生成

文章出处:网责任编辑:作者:人气:-发表时间:2019-08-14 10:18:00

  Spectrum instruments最新基于LXI仪器标准任意波形发生器(AWG)系列,专为需要同时产生多达16个精确电子信号的工程师和科学家设计。体积小,结构紧凑,适用于自动化测试或远程控制类型的应用。随着六种新仪器的发布,用户可以选择多种配置和性能级别。所有单元均采用最新的16位数模转换器(DAC)技术,并将其与低噪声灵活输出相结合;;允许它们在DC到60 MHz频率范围内产生几乎任何测试信号。此外,通过与任何PC或局域网(LAN)的简单以太网连接实现完全远程控制,使其易于集成到几乎每个测试系统中。

DN2.65x lowres.jpg

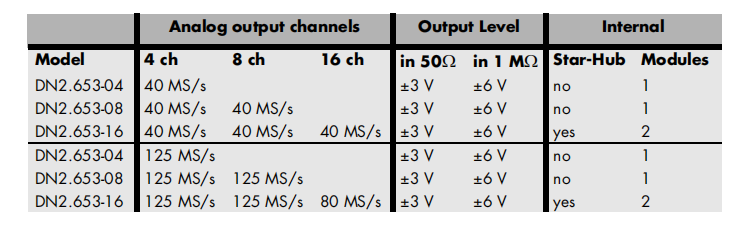

  新型DN2.65x系列generatorNETBOX仪器提供4,8或16个完全同步通道,输出速率为40MS/s或125MS/s。 可以产生可编程输出摆幅高达±6V至高阻抗或±3V至50Ω的信号。 这些单元还包括最多2 x 512 MSamples的大型板载存储器,可用于多种不同的工作模式,以生成长而复杂的波形。 这包括单次,循环,FIFO,门控和序列重放模式。 甚至可以在将新波形数据加载到板载存储器时生成信号。


  为了实现完美的波形生成,AWG的每个通道都使用锁相环(PLL)控制系统进行计时,该系统可以在内部生成,也可以通过外部时钟或参考生成。 有四种不同的滤波器可用于优化输出信号质量,并有助于确保出色的动态性能。 例如,噪声频谱密度(NSD)低至-142 dBm/Hz,总谐波失真(THD)低至-74dB,信噪比(SNR)高达90dB且无杂散动态范围 (SFDR)高达97dB。 它是一个总体性能水平,允许用户生成最高质量的测试信号。

  前面板多功能I/O连接器可进一步增强AWG的灵活性,可以访问同步数字(标记)输出、触发器输出、运行和arm状态、锁相环参考时钟或异步I/O线。


非常适合远程和移动应用

  GeneratorNETBOX产品重量仅为6.3千克,便于携带,几乎可以在任何地方工作:在测试台上独立安装,机架安装其他设备甚至可以移动(当使用可选的12或24 V直流电源供电时)。

  这些仪器是完全独立的,并配备了所有必要的工具,以产生无限多种波形。只需将它们连接到主机(例如笔记本电脑或工作站)或公司网络上的任何地方,就可以启动Spectrum的SBench 6专业软件。  SBench 6是每个单元的标准配置。它允许您通过一个简单易用的图形用户界面控制所有的操作模式和硬件设置。该软件还具有许多内置功能,用于波形创建、数据分析和文档编制。这些包括EasyGenerator函数,用于生成标准波形,如正弦、矩形、三角形、锯齿形、正弦和直流。波形也可以从方程,从其他设备(如数字化仪和示波器)或其他软件程序导入创建。SBench 6-Pro甚至允许以最流行的格式(如ASCII、二进制和WAV)导入和导出数据。

广泛的软件支持

  这些板卡带有驱动程序,因此用户可以用几乎任何流行的编程语言编写自己的控制程序。 这包括C ++,Visual Basic,VB.NET,C#,J#,Delphi和Python代码。 LabVIEW,LabWindows和MATLAB还提供第三方软件支持。

  generatorNETBOX产品可立即供货。 所有装置均经过工厂测试,包括行业领先的五年制造商保修。 免费提供技术支持,包括软件和固件更新。


关于Spectrum Instrumentation

  Spectrum Instrumentation成立于1989年,采用模块化设计,可生成500多种数字转换器和发生器产品,如PC卡(PCIe和PXIe)和独立的以太网单元(LXI)。 30年来,他们赢得了世界各地的客户,包括许多A-brand行业领导者和几乎所有精英大学。 该公司总部位于德国汉堡附近,以其直接来自设计工程师的出色支持而闻名。
