用于解决快速声学和机电一体化应用的数字化仪

文章出处:网责任编辑:作者:人气:-发表时间:2020-03-23 17:53:00

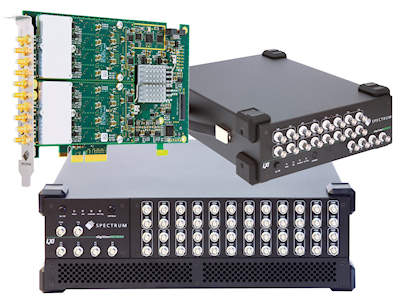

Spectrum已发布11种新的数字化仪产品,专门用于捕获和分析DC至2MHz频率范围内的电子信号。产品以1kS/s至5MS/s的速率提供信号采集,并具有16位分辨率,几乎可用于传感器将机械性能(如振动,加速度,压力,位移等)转化为电信号的任何应用。11种数字化仪有两种格式:2至8个通道的PCIe卡和4至48个通道的LXI以太网仪器。



卡和机箱

PCIe卡直接可以插入PC内,将其转变为功能强大的数据采集系统或数据记录仪。M2p.591x系列的四个新型号提供2、4或8个通道,还可以将多达16个卡连接在一起,以创建具有多达128个完全同步通道的大型系统。基于LXI的产品是公司NETBOX系列的一部分。它们提供与PCIe卡类似的功能,但通过一条简单的以太网电缆连接到PC或系统网络。NETBOX有两种尺寸。小型DN2.591产品提供4、8或16个通道,较大的DN6.591产品提供24、32、40或48个通道。DN2.591产品的体积小巧,配有可选的12V/24V电源,几乎可以在任何地方部署。DN6.591单元的高通道密度使其非常适合需要采集和分析多个信号的情况(例如来自传感器,换能器或天线阵列的信号)。

灵活的通用设计

为了确保新的数字转换器可以在尽可能多的应用中使用,通道输入提供了极大的多功能性。每个器件都有其自己的16位ADC和一个完全可编程的放大器,其输入范围在±200mV至±10V内。该功能使其可以轻松捕获相同大小的信号。所有通道均具有用于单极性测量的可编程输入失调,以及可选的输入端(50Ohm和1MOhm)。必要时,数字化仪甚至可以配置为单端或差分通道测量模式。

灵活性并不意味着放弃准确性。数字化仪通过结合板载校准,高精度采样时钟,低噪声放大器设计,内部数字滤波和较低采样率的平均,可以产生出色的结果,提供出色的动态性能,如信噪比(SNR)高达86dB且无杂散动态范围(SFDR)优于103dB的产品所表现的。这种性能使用户可以放心地进行测量。

板载大容量存储器(每张卡最高512MSamples)更容易捕获快速和慢速事件,各种智能触发功能和采集模式也是如此。触发故障信号,如毛刺、尖峰、突发信号或出现特定模式时,都可以以最有效的方式将波形存储到内存中。支持瞬态捕获,多次(突发)记录,门控采样,ABA采样和数据流(FIFO)模式。在FIFO模式下,所获取的数据可以直接发送到PC。由CPU处理,存储在PC内存中或发送到GPU(仅PCIe卡)以进行数据密集型信号处理。PCIe卡支持高达700MB/s传输速度的数据流,而LXI仪器使用Gbit以太网以高达100MB/s速度传输数据流。

混合模式测试

所有数字化仪均的标准配置包含4条多功能I/O线。这些线可以作为同步数字输入,异步I/O线,状态线甚至其他触发器输入运行。在PCIe卡上,有一个选项可以为模拟数据添加额外的16条同步数字线路。这样一来,共有20条完全可编程的I/O线可以用作同步数字输入。该选项在用户需要测试包含模拟和数字接口的设备(例如微控制系统)的情况下特别有用。

Spectrum的CTO OliverRovini说:"这些新数字化仪提供了一套独特的功能,任何机电系统工作的工程师和科学家都会对此感兴趣。它可以在机器人、控制系统开发、声学、材料测试、通信或一般产品工程领域进行。通过如此广泛的数字化配置选择,可以定制频谱系统,以匹配几乎任何必需的信号测试设置。

易于编程和简单的远程控制

所有Spectrum数字化仪都是完全可编程的。用户可以用任何流行的语言编写自己的控制程序,包括C++,VB.NET,C#,J#,Delphi,Java和Python,并支持第三方软件工具(如LabVIEW和MATLAB)。另外,用户只需运行Spectrum自己的软件SBench 6,SBench 6使用户通过简单易用的界面,控制硬件的所有模式和设置。该软件具有用于数据分析和存档的大量内置功能。其中包括FFT分析,XY显示,功能解释器,参数测量,将数据导出为ASCII,Wave,MATLAB格式,注释功能(用于注释信号或显示),甚至是简单的报告和打印输出功能。
