公司与南京中电14所合作雷达天线中频数据采集系统

文章出处:网责任编辑:作者:人气:-发表时间:2015-07-06 12:00:00

  近日,公司与南京中电X所成功合作雷达天线中频数据采集系统,该系统核心由cPCI高速数据采集卡与cPCI机箱构成。高速AD板卡具有如下特征:

  一、cPCI数据采集板卡规格:

  系统采用6U标准的cPCI架构,包括如下几个部分:

  1.2通道14bit250MSPS/16bit100MSPS采集模块,双通道ADC。
  2.50欧姆,AC耦合,输入幅度1Vpp。
  3.板载512MB64位宽DDR2存储器连接到FPGA。
  4.支持33MHz32bitPCI总线,支持中断方式和DMA传输数据。
  5.支持后插板连线,能通过后插板输入状态控制字。
  6.板载采集时钟产生器,支持外时钟输入。
  7.前面板状态指示灯。
  8.提供基于VC++的API函数库和应用程序,支持二次软件开发。

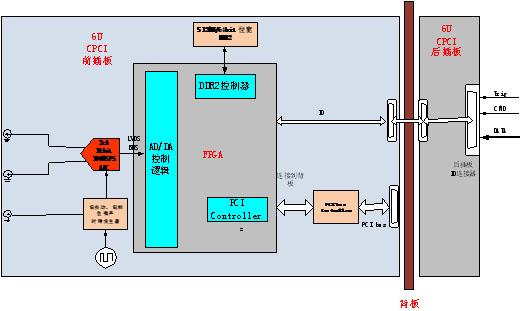

  二、系统实现框图如下:

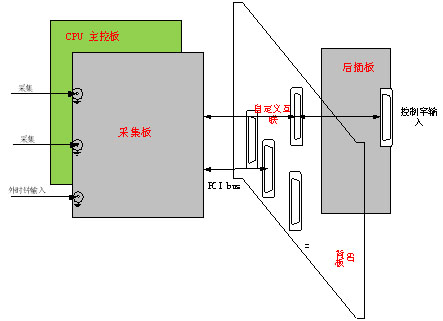

  该系统组成由6UCPCI采集卡和后插板组成,如下图所示:

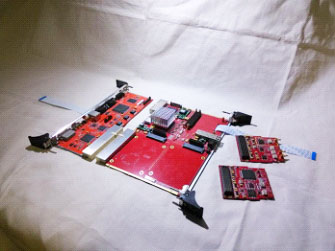

  采集板卡外观图如下:



  南京14所选择与坤驰科技合作,是公司实力的再一次证明。
