中子信号探测系统_ 原子能研究院

文章出处:网责任编辑:作者:人气:-发表时间:2015-09-27 21:08:00

  1.硬件要求:

  两通道输入,信号输入为0-5V数字信号。
  FPGA主板采用单片xilinxV6FPGA,支持xc6vlx240t-lff1156,兼容xc6vlx130t-lff1156。
  板载FLASH配置FPGA,通过JTAG配置FPGA。
  数据由RS232输出。
  信号输入端口带6VBreakdown电压ESD保护。

  2.系统原理

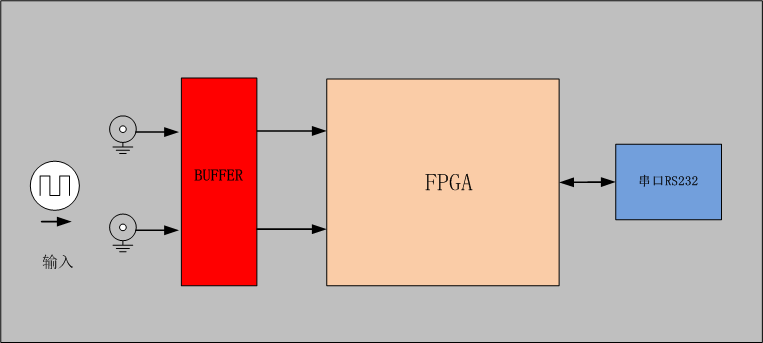

中子信号探测系统原理图



  整个系统采用子母卡形式,采集子板通过buffer采集数字信号,然后由主板FPGA做逻辑算法,最终由载板通过RS232输出检测数据。
  信号输入为5VTTL电平或者脉冲,需要转换成,可选择两种方案:

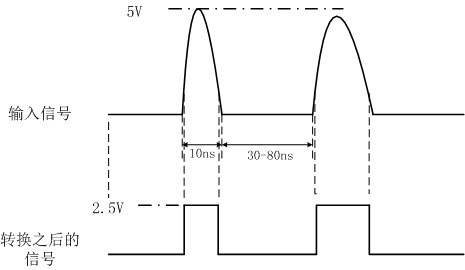

  ①5VTTL转2.5V,可采用电平转换驱动器或者CPLD。5V转2.5V的buffer,可选用TI的SN74LVC2T45(140Mbps),CPLD可选用XILINX的XC9500XL系列的XC9536XL-7VQ44C。如下图:



中子信号探测系统



  ②5VTTL转LVDS,采用TTL转LVDS芯片,可选用TI的四路DS90C032TM(>155.5Mbps)或者MAXIM的单路MAX9164(200Mbps)。
