高速数据采集卡在汤姆逊散射诊断中的应用

文章出处:网责任编辑:作者:人气:-发表时间:2018-07-31 14:28:00

数字化仪高速数据采集卡)用于托卡马克(聚变反应堆)和等离子体诊断系统,以测量等离子体电子的温度和密度。

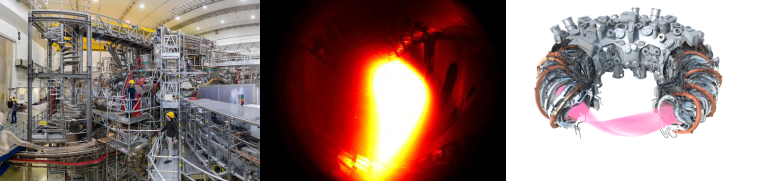

Wendelstein 7-X的汤姆逊散射系统

图片来源:马克斯-普朗克研究所,简称马普所,MPI

注:Wendelstein 7-X是世界大的核聚变研究装置“文德尔施泰因7-X”仿星器

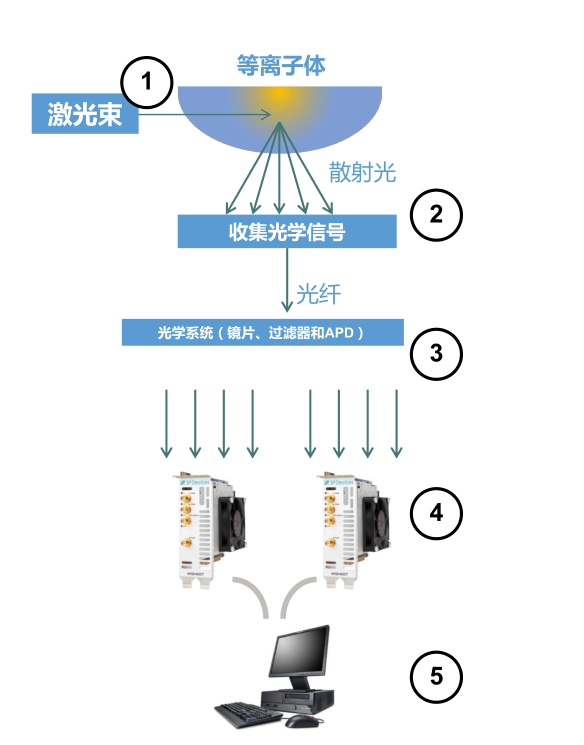

系统工作过程:

1.   激光束在等离子体上发射光脉冲。

2.   光被等离子体散射并通过光学系统收集。

3.   接下来是由镜片,滤光片和APD组成的光学系统。

4.   数字化仪获取数据,提供步的处理后将其转发到处理单元。

5.   软件用于分析散射数据并识别相关的等离子体参数。

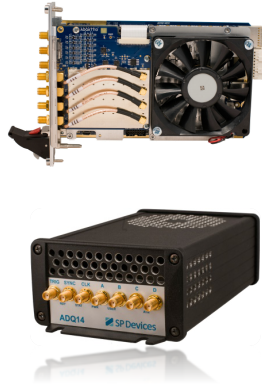

数字化仪推荐:


  • 使用ADQ14进行数据采集

  • 支持散射光脉冲的时间分辨测量,持续时间约为10ns

  • 模拟带宽要求为300MHz,每通道采样率为1GS/s

  • 14位分辨率提升性能

  • 在板载FPGA中对数据进行实时处理
